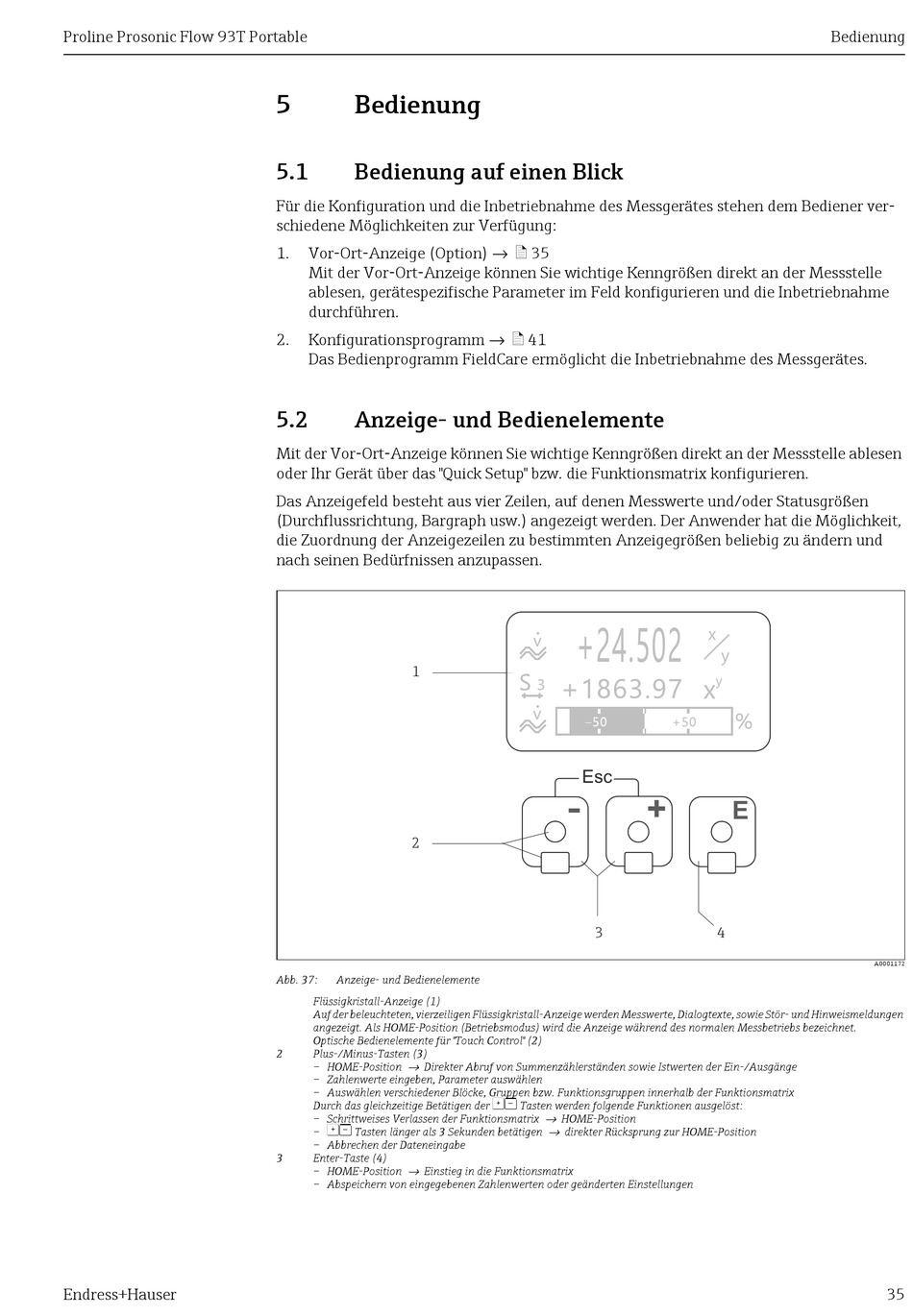

5 Bedienung
5.1 Bedienung auf einen Blick
Für die Konfiguration und die Inbetriebnahme des Messgerätes stehen dem Bediener ver-
schiedene Möglichkeiten zur Verfügung:
1. Vor-Ort-Anzeige (Option) → ä 35
Mit der Vor-Ort-Anzeige können Sie wichtige Kenngrößen direkt an der Messstelle
ablesen, gerätespezifische Parameter im Feld konfigurieren und die Inbetriebnahme
durchführen.
2. Konfigurationsprogramm → ä 41
Das Bedienprogramm FieldCare ermöglicht die Inbetriebnahme des Messgerätes.
5.2 Anzeige- und Bedienelemente
Mit der Vor-Ort-Anzeige können Sie wichtige Kenngrößen direkt an der Messstelle ablesen
oder Ihr Gerät über das "Quick Setup" bzw. die Funktionsmatrix konfigurieren.
Das Anzeigefeld besteht aus vier Zeilen, auf denen Messwerte und/oder Statusgrößen
(Durchflussrichtung, Bargraph usw.) angezeigt werden. Der Anwender hat die Möglichkeit,
die Zuordnung der Anzeigezeilen zu bestimmten Anzeigegrößen beliebig zu ändern und
nach seinen Bedürfnissen anzupassen.
1
2
Abb. 37: Anzeige- und Bedienelemente
Flüssigkristall-Anzeige (1)
Auf der beleuchteten, vierzeiligen Flüssigkristall-Anzeige werden Messwerte, Dialogtexte, sowie Stör- und Hinweismeldungen
angezeigt. Als HOME-Position (Betriebsmodus) wird die Anzeige während des normalen Messbetriebs bezeichnet.
Optische Bedienelemente für "Touch Control" (2)
2 Plus-/Minus-Tasten (3)
– HOME-Position → Direkter Abruf von Summenzählerständen sowie Istwerten der Ein-/Ausgänge
– Zahlenwerte eingeben, Parameter auswählen
– Auswählen verschiedener Blöcke, Gruppen bzw. Funktionsgruppen innerhalb der Funktionsmatrix
Durch das gleichzeitige Betätigen der
– Schrittweises Verlassen der Funktionsmatrix
OS
– Tasten länger als 3 Sekunden betätigen
– Abbrechen der Dateneingabe
3 Enter-Taste (4)
→
– HOME-Position Einstieg in die Funktionsmatrix
– Abspeichern von eingegebenen Zahlenwerten oder geänderten Einstellungen
+24.502
v
S
+1863.97
3
v
–50
Esc
+
-
3
OS
Tasten werden folgende Funktionen ausgelöst:
→ HOME-Position
→
direkter Rücksprung zur HOME-Position
Bedienung
x
y
x y
%
+50
E
4
A0001172
