Montage
20
Typ 2
1. Den ermittelten Sensorabstand (z.B. C9) an der Rohrhalterung einstellen.
– Messaufnehmerhalterungen mit Hilfe der Montageschiene positionieren.
A
27. 25 . 23 . 21. 19 . 17 . 15 . 13 . 11 . 9 . 7 . 5 . 3 . 1 K I H G F E D C B A
27 25 23 K I H G F E

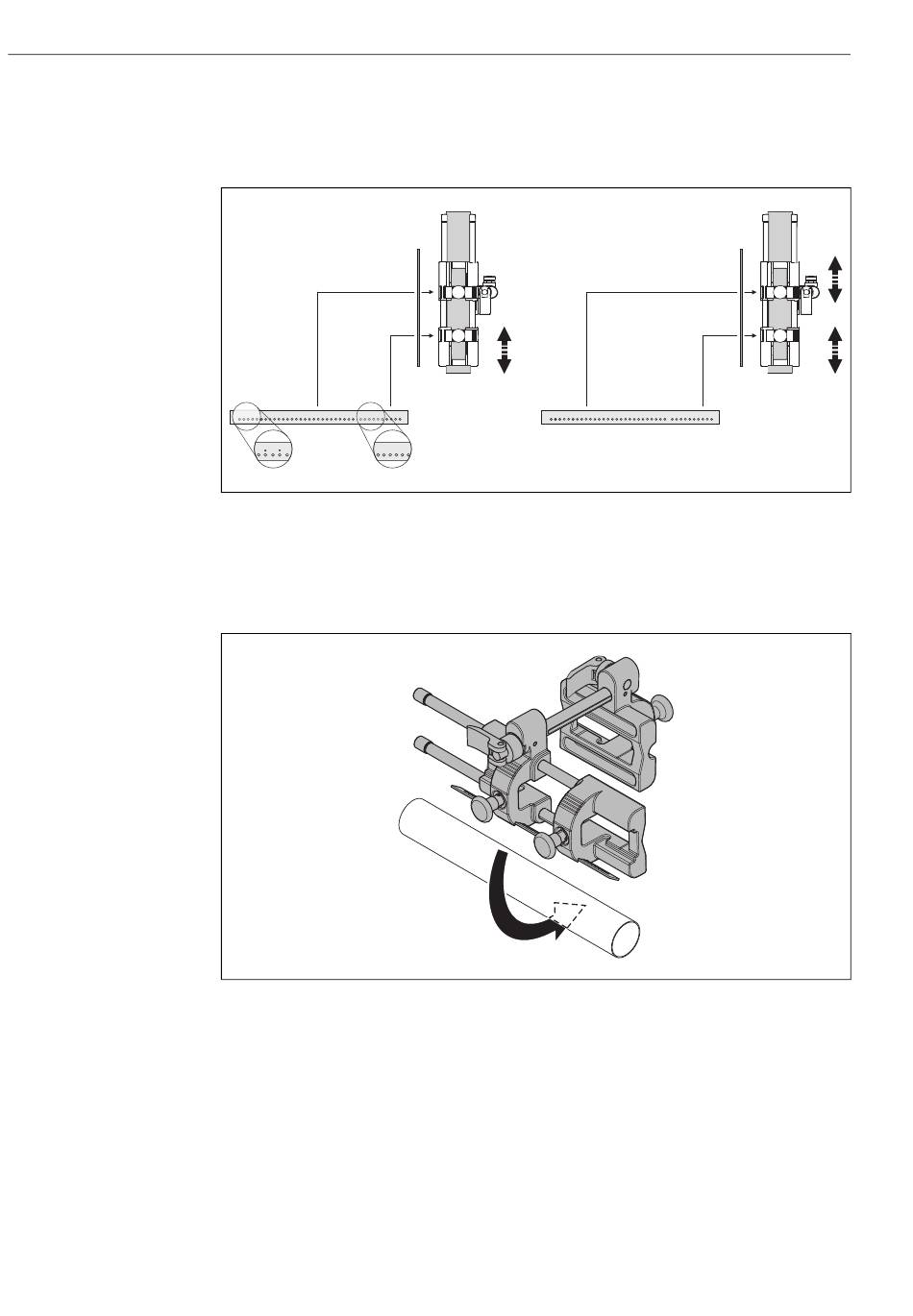

Abb. 12: Sensorabstand mit der Montageschiene (Wert aus Funktion POSITION SENSOR) einstellen
A Sensorabstand für eine Messung über eine Traverse
B Sensorabstand für eine Messung über zwei Traversen
2. Rohrhalterung über das Rohr führen.
Abb. 13: Rohrhalterung auf das Rohr setzen
Proline Prosonic Flow 93T Portable
B
27. 25 . 23 . 21. 19 . 17 . 15 . 13 . 11 . 9 . 7 . 5 . 3 . 1 K I H G F E D C B A
A0013546
A0013542
