Montage
18
3.6.1 Rohrhalterung montieren
• Messaufnehmer: Prosonic Flow (DN 15...65 / ½...2½")
• Rohrhalterung: Typ 1 oder 2
Typ 1
1. Den ermittelten Sensorabstand (z.B. A19) an der Rohrhalterung einstellen.
– Schrauben der Messaufnehmerhalterungen lösen.
– Messaufnehmerhalterungen mit Hilfe der Montageschiene positionieren.
– Schrauben der Messaufnehmerhalterungen wieder anziehen.
A B C D E F G H I K 1 3 5 7 9 11 13 15 17 19 21 23 25 27
A B C D E F 1 3 5 7 9

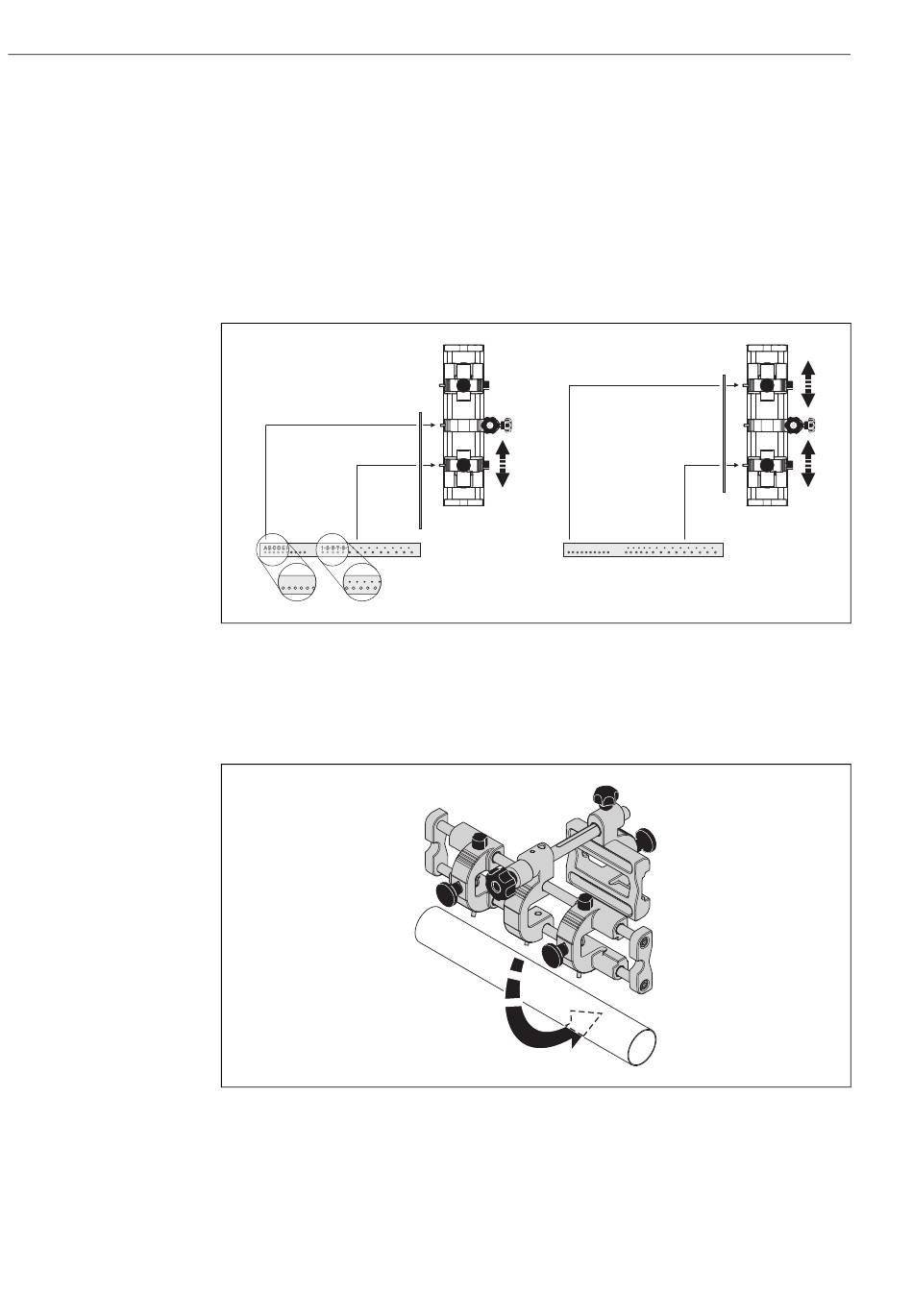

Abb. 8: Sensorabstand mit der Montageschiene (Wert aus Funktion POSITION SENSOR) einstellen
A Sensorabstand für eine Messung über eine Traverse
B Sensorabstand für eine Messung über zwei Traversen
2. Rohrhalterung über das Rohr führen.
Abb. 9: Rohrhalterung auf das Rohr setzen
A
A B C D E F G H I K
Proline Prosonic Flow 93T Portable
B
1 3 5 7 9 11 13 15 17 19 21 23 25 27
