Proline Prosonic Flow 93T Portable
Endress+Hauser

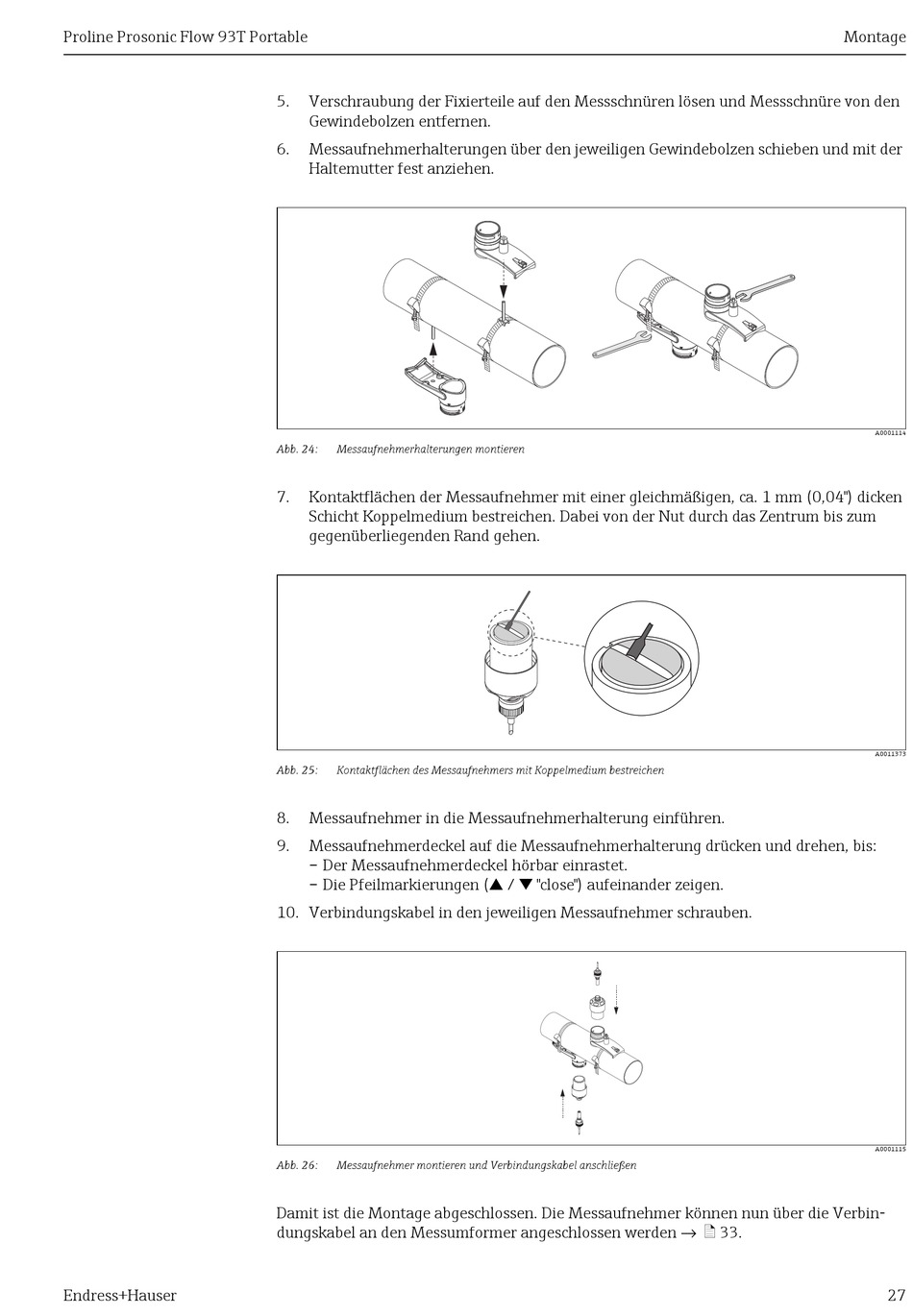

5. Verschraubung der Fixierteile auf den Messschnüren lösen und Messschnüre von den
Gewindebolzen entfernen.
6. Messaufnehmerhalterungen über den jeweiligen Gewindebolzen schieben und mit der
Haltemutter fest anziehen.
Abb. 24: Messaufnehmerhalterungen montieren
7. Kontaktflächen der Messaufnehmer mit einer gleichmäßigen, ca. 1 mm (0,04") dicken
Schicht Koppelmedium bestreichen. Dabei von der Nut durch das Zentrum bis zum
gegenüberliegenden Rand gehen.
Abb. 25: Kontaktflächen des Messaufnehmers mit Koppelmedium bestreichen
8. Messaufnehmer in die Messaufnehmerhalterung einführen.
9. Messaufnehmerdeckel auf die Messaufnehmerhalterung drücken und drehen, bis:
– Der Messaufnehmerdeckel hörbar einrastet.
– Die Pfeilmarkierungen (Å / Æ "close") aufeinander zeigen.
10. Verbindungskabel in den jeweiligen Messaufnehmer schrauben.
Abb. 26: Messaufnehmer montieren und Verbindungskabel anschließen
Damit ist die Montage abgeschlossen. Die Messaufnehmer können nun über die Verbin-
dungskabel an den Messumformer angeschlossen werden → ä 33.
Montage
A0001114
A0011373
A0001115
27
