11 Beschreibung der Gerätefunktionen
11.1 Funktionsmatrix
11.1.1 Allgemeiner Aufbau der Funktionsmatrix

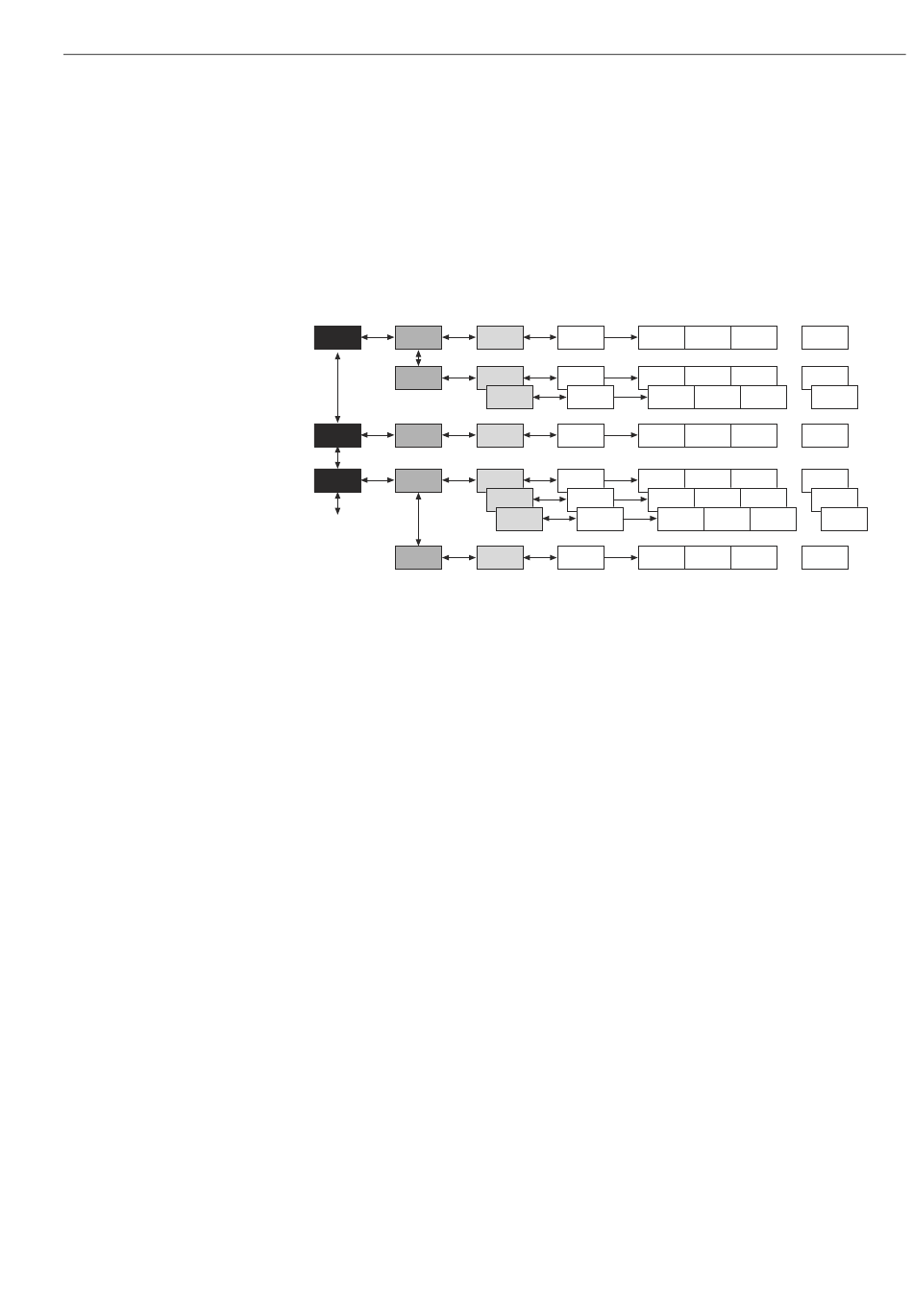

Die Funktionsmatrix besteht aus vier Ebenen:
Blöcke -> Gruppen -> Funktionsgruppen -> Funktionen
A AAA
ACA
B BAA
C CAA
D, E, ...
CBA
Blöcke (A, B, C usw.)
In den Blöcken erfolgt eine Grobeinteilung der einzelnen Bedienmöglichkeiten des Gerätes.
Zur Verfügung stehende Blöcke sind z.B.: MESSGRÖSSEN, QUICK SETUP, ANZEIGE,
SUMMENZÄHLER usw.
Gruppen (AAA, AEA, CAA usw.)
Ein Block besteht aus einer oder mehreren Gruppen. In einer Gruppe erfolgt eine erweiterte
Auswahl der Bedienmöglichkeiten des jeweiligen Blockes. Zur Verfügung stehenden Grup-
pen des Blockes ANZEIGE sind z.B.: BEDIENUNG, HAUPTZEILE, ZUSATZZEILE usw.
Funktionen (0000, 0001, 0002 usw.)
Jede Funktionsgruppe besteht aus einer oder mehreren Funktionen. In den Funktionen
erfolgt die eigentliche Bedienung bzw. Parametrierung des Gerätes. Hier können Zahlen-
werte eingegeben bzw. Parameter ausgewählt und abgespeichert werden.
Zur Verfügung stehende Funktionen der Funktionsgruppe GRUNDEINSTELLUNG sind z.B.:
SPRACHE, DÄMPFUNG ANZEIGE, KONTRAST LCD usw.
Soll z.B. die Bediensprache des Gerätes verändert werden, ergibt sich folgendes Vorgehen:
1. Auswahl des Blocks ANZEIGE
2. Auswahl der Gruppe BEDIENUNG
3. Auswahl der Funktionsgruppe GRUNDEINSTELLUNG
4. Auswahl der Funktion SPRACHE (in der die Einstellung der gewünschten Sprache
erfolgt).
Funktionsgruppen (000, 020, 060 usw.)
Eine Gruppe besteht aus einer oder mehreren Funktionsgruppen. In einer Funktionsgruppe
erfolgt eine erweiterte Auswahl der Bedienmöglichkeiten der jeweiligen Gruppe. Zur Verfü-
gung stehende Funktionsgruppen der Gruppe BEDIENUNG sind z.B.: GRUNDEINSTELLUNG,
ENT- / VERRIEGELN, BETRIEB usw.
Beschreibung der Gerätefunktionen
000 0000 0001
040 0400 0401
042 0420 0421
200 2000 2001
202 2020 2021
204 2040 2041
206 2060
220 2200 2201
0002 0003 0009
...
0402 0403 0409
...
0422 0423 0429
...
2002 2003 2009
...
2022 2023 2029
...
2042 2043 2049
...
2061 2062 2063 2069
...
2202 2203 2209
...
