3.2.4 Ein- und Auslaufstrecken
Der Messaufnehmer ist nach Möglichkeit vor Armaturen, wie Ventilen, T-Stücken, Krüm-
mern usw. zu montieren. Zur Einhaltung der Messgenauigkeitsspezifikationen sind fol-
gende Ein- und Auslaufstrecken zu beachten:
1
2
3

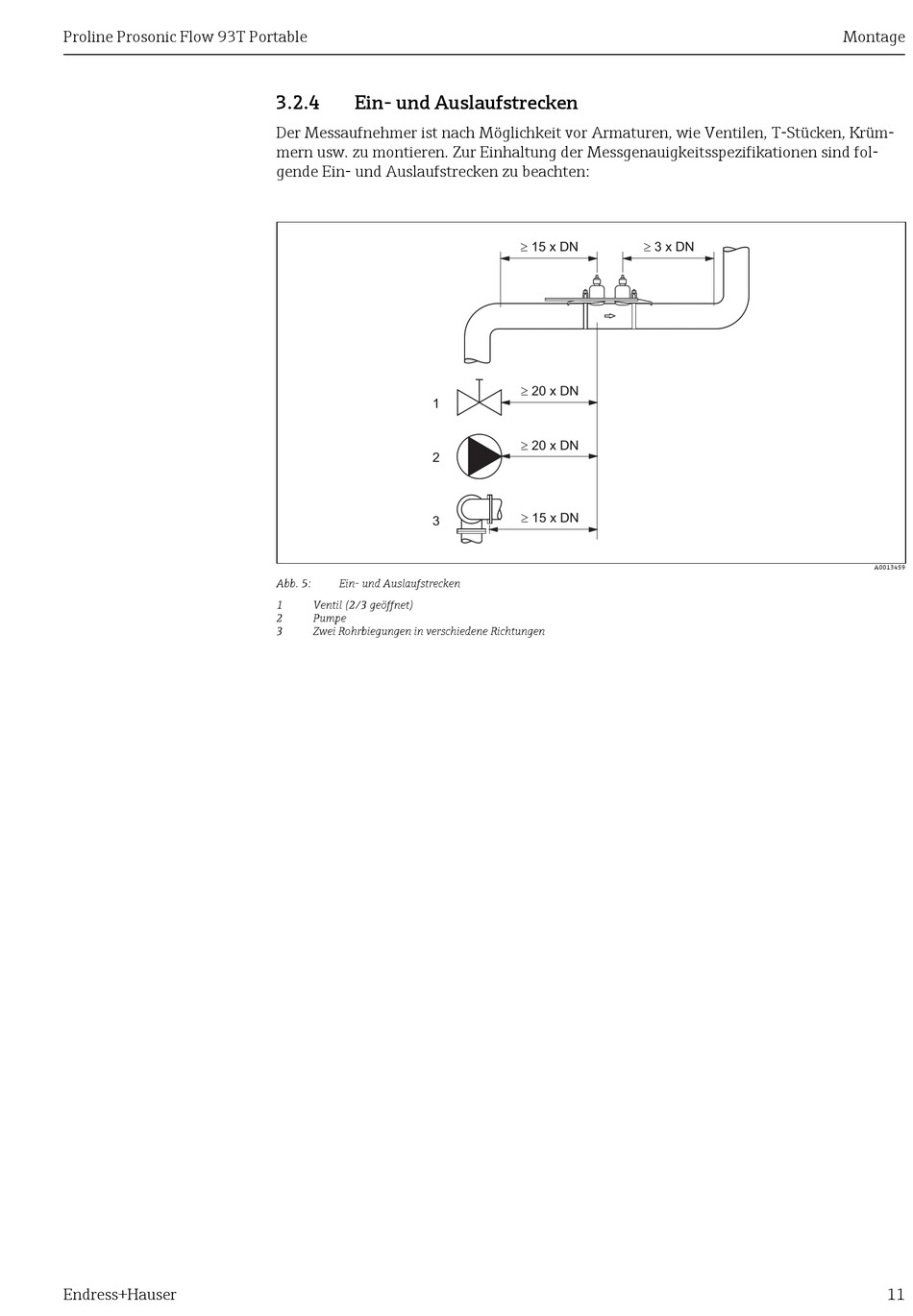

Abb. 5: Ein- und Auslaufstrecken
1 Ventil (2/3 geöffnet)
2 Pumpe
3 Zwei Rohrbiegungen in verschiedene Richtungen
³ 15 x DN ³ 3 x DN
³ 20 x DN
³ 20 x DN
³ 15 x DN
