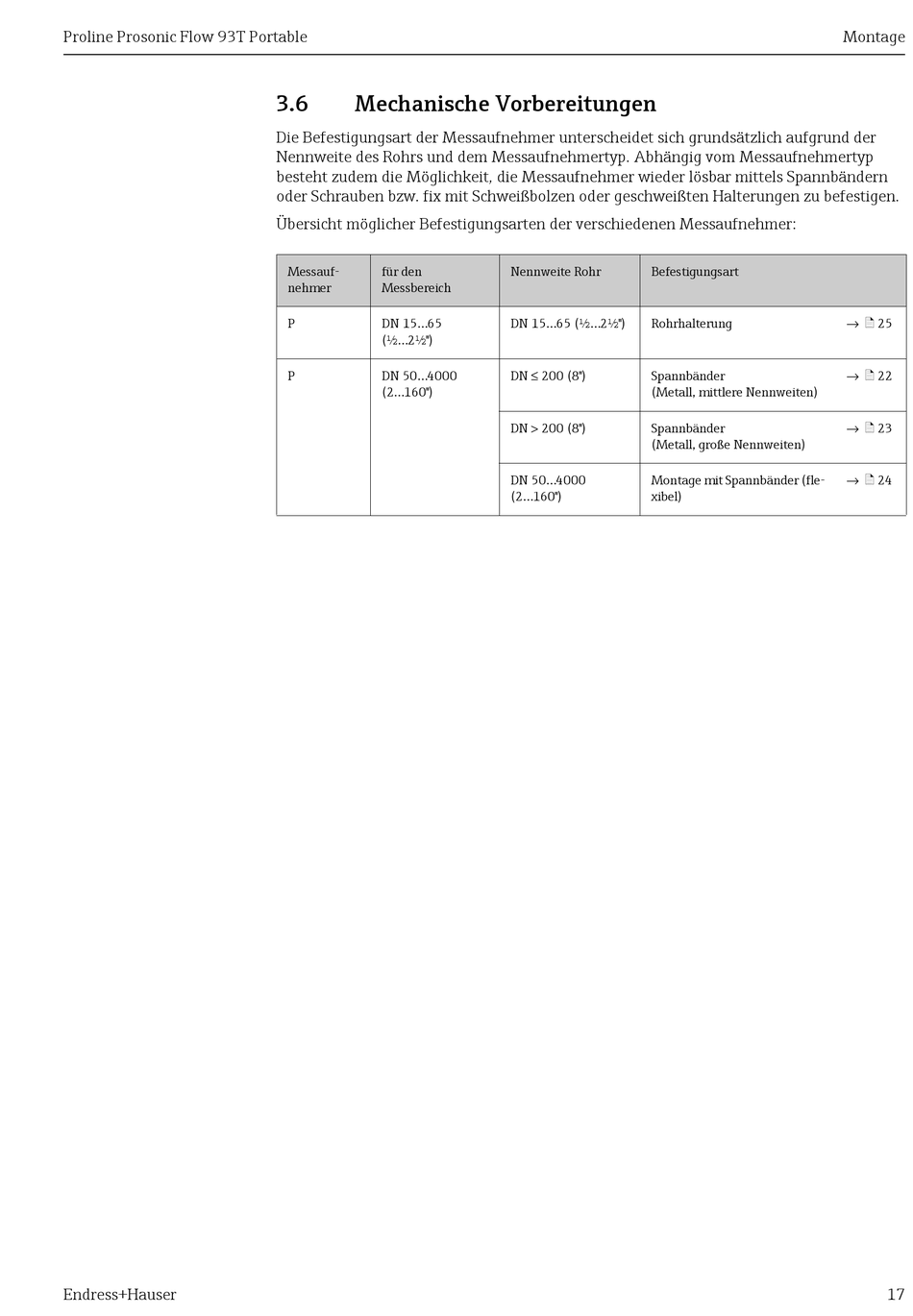

3.6 Mechanische Vorbereitungen
Die Befestigungsart der Messaufnehmer unterscheidet sich grundsätzlich aufgrund der
Nennweite des Rohrs und dem Messaufnehmertyp. Abhängig vom Messaufnehmertyp
besteht zudem die Möglichkeit, die Messaufnehmer wieder lösbar mittels Spannbändern
oder Schrauben bzw. fix mit Schweißbolzen oder geschweißten Halterungen zu befestigen.
Übersicht möglicher Befestigungsarten der verschiedenen Messaufnehmer:
Messauf- für den
nehmer Messbereich
P DN 15...65
(½...2½")
P DN 50...4000
(2...160")
Nennweite Rohr Befestigungsart
DN 15...65 (½...2½") Rohrhalterung
DN ≤ 200 (8") Spannbänder
(Metall, mittlere Nennweiten)
DN > 200 (8") Spannbänder
(Metall, große Nennweiten)
DN 50...4000 Montage mit Spannbänder (fle-
(2...160") xibel)
Montage
→ ä 25
→ ä 22
→ ä 23
→ ä 24
