Proline Prosonic Flow 93T Portable

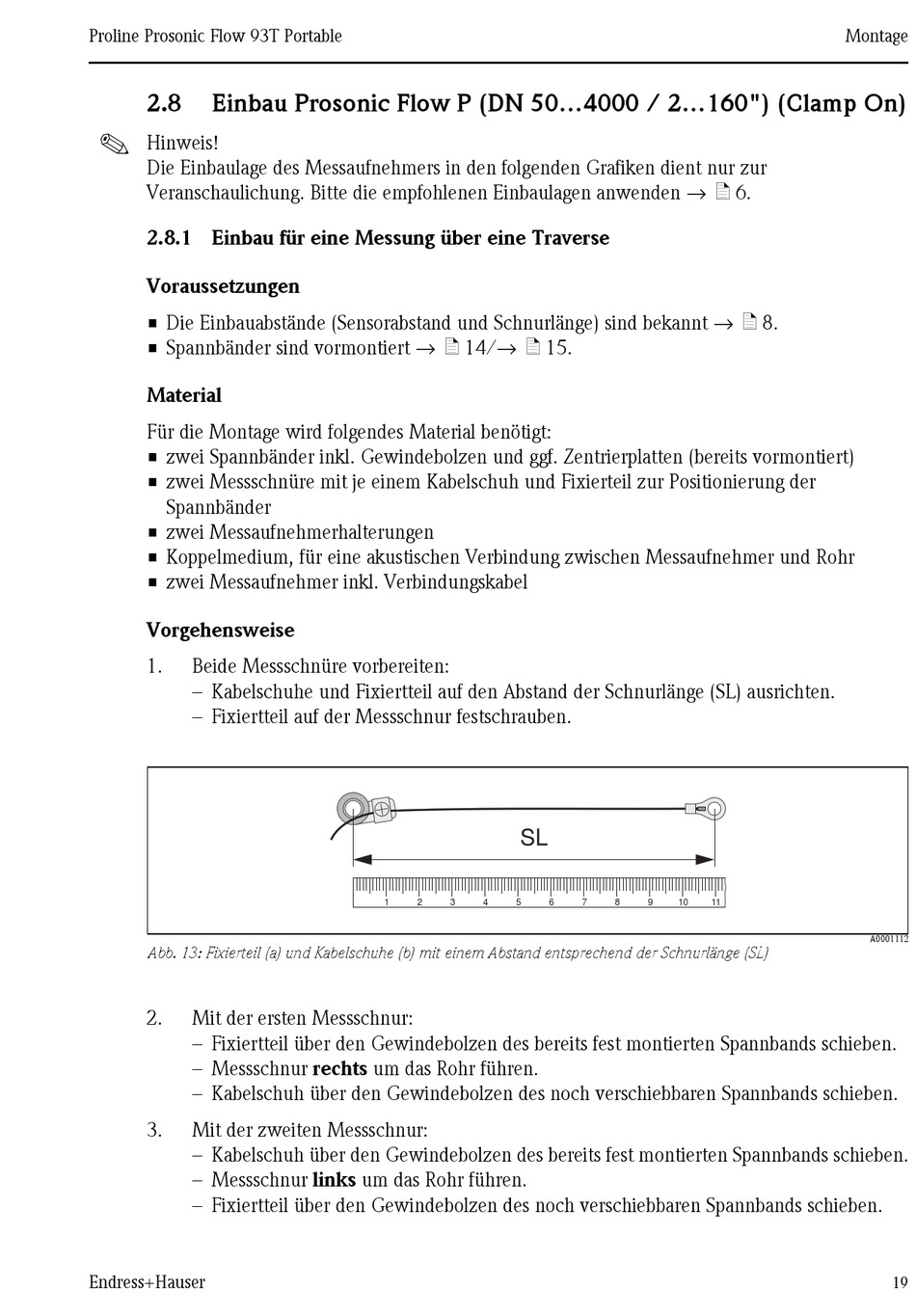

2.8 Einbau Prosonic Flow P (DN 50...4000 / 2...160") (Clamp On)
!
Hinweis!
Die Einbaulage des Messaufnehmers in den folgenden Grafiken dient nur zur
Veranschaulichung. Bitte die empfohlenen Einbaulagen anwenden → ä 6.
2.8.1 Einbau für eine Messung über eine Traverse
Voraussetzungen
• Die Einbauabstände (Sensorabstand und Schnurlänge) sind bekannt → ä 8.
• Spannbänder sind vormontiert → ä 14/→ ä 15.
Material
Für die Montage wird folgendes Material benötigt:
• zwei Spannbänder inkl. Gewindebolzen und ggf. Zentrierplatten (bereits vormontiert)
• zwei Messschnüre mit je einem Kabelschuh und Fixierteil zur Positionierung der
Spannbänder
• zwei Messaufnehmerhalterungen
• Koppelmedium, für eine akustischen Verbindung zwischen Messaufnehmer und Rohr
• zwei Messaufnehmer inkl. Verbindungskabel
Vorgehensweise
1. Beide Messschnüre vorbereiten:
– Kabelschuhe und Fixiertteil auf den Abstand der Schnurlänge (SL) ausrichten.
– Fixiertteil auf der Messschnur festschrauben.
Abb. 13: Fixierteil (a) und Kabelschuhe (b) mit einem Abstand entsprechend der Schnurlänge (SL)
2. Mit der ersten Messschnur:
– Fixiertteil über den Gewindebolzen des bereits fest montierten Spannbands schieben.
– Messschnur rechts um das Rohr führen.
– Kabelschuh über den Gewindebolzen des noch verschiebbaren Spannbands schieben.
3. Mit der zweiten Messschnur:
– Kabelschuh über den Gewindebolzen des bereits fest montierten Spannbands schieben.
– Messschnur links um das Rohr führen.
– Fixiertteil über den Gewindebolzen des noch verschiebbaren Spannbands schieben.
