Max. Klemmenbelastung (AC)
an 4-5, Steuerkarte
Max. Klemmenbelastung (DC)
an 4-5, Steuerkarte
Max. Klemmenbelastung
(DC) an 4-5, Steuerkarte bei
UL-/cUL-Anwendungen
327 Pulssollwert, max. Frequenz
(PULSE SOLLW. MAX)
Wert:
100 - 65000 Hz an Klemme 29
Funktion:
In diesem Parameter wird der Signalwert eingestellt,
der den maximalen Sollwert, Einstellung in
Parameter 205, ergibt.
Beschreibung der Auswahl:
Stellen Sie den gewünschten Pulssollwert ein.
329 Sollwert Encoder Puls/Umdreh.
(PULSE ENCODER)
Wert:
512 Pulse/Umdreh. (512)
1024 Pulse/Umdreh. (1024)
2048 Pulse/Umdreh. (2048)
4096 Pulse/Umdreh. (4096)
Der Wert kann auch stufenlos zwischen 500-10.000
Pulse/Umdrehung eingestellt werden.
Die Anzahl von Pulsen/Umdrehung kann stufenlos
auf zwischen 500 - 10.000 eingestellt werden.
Funktion:
Stellen Sie die Encoder-Pulse je Umdrehung
an der Motorwelle ein.
Dieser Parameter ist bei der Drehzahlregelung ohne
Istwertrückführung deakti v iert. (Parameter
100 = RESERVED)
Beschreibung der Auswahl:
Lesen Sie den korrekten Wert am Encoder ab.

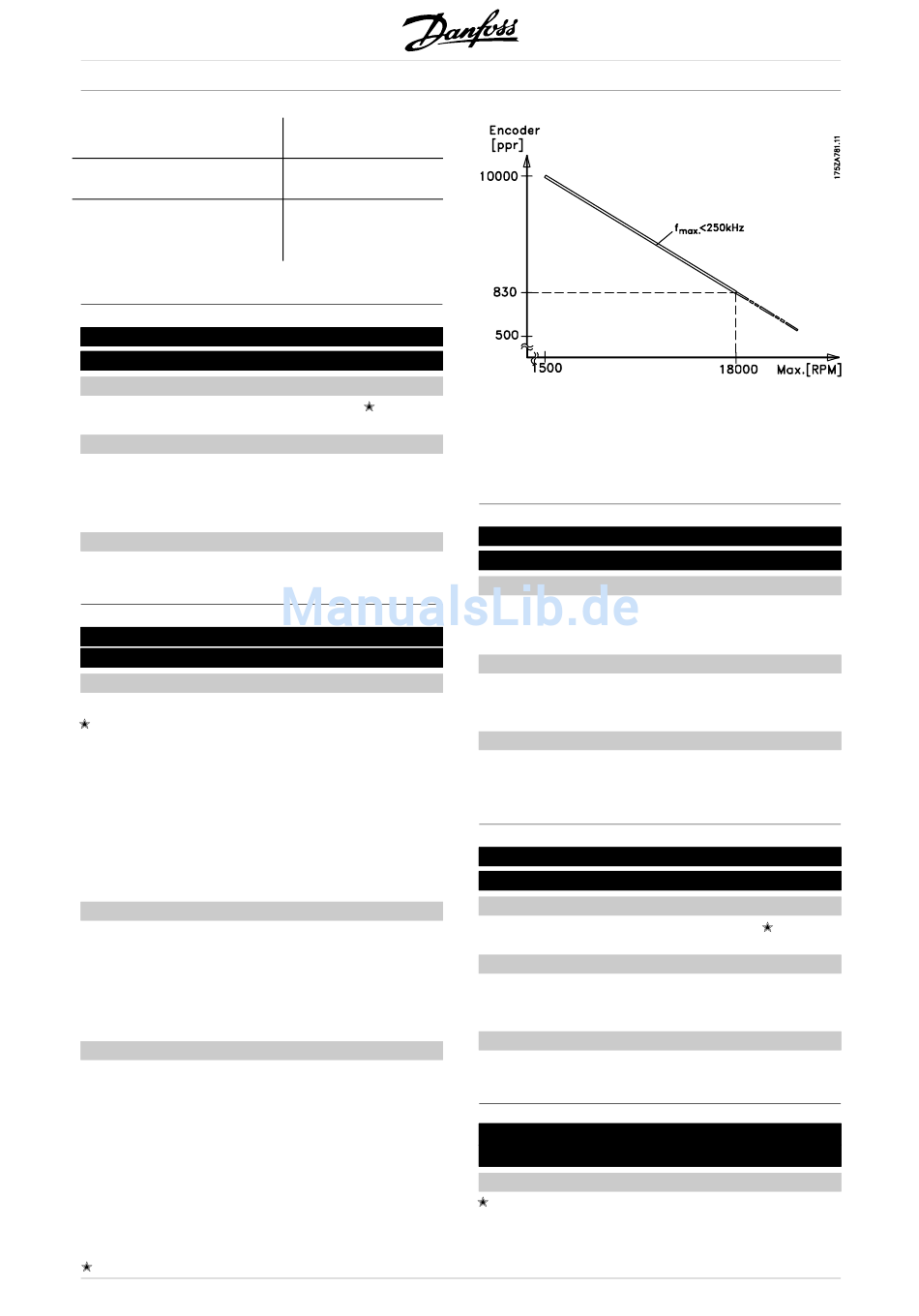

Beachten Sie die Begrenzung der Drehzahl (U/Min.)
für eine gegebene Anzahl Pulse/Umdrehungen,
vgl. nachstehende Zeichnung.
= Werkseinstellung. () = Displaytext. [] = bei Kommunikation über serielle Schnittstelle benutzter Wert
108
50 V AC, 1 A, 60 VA
75 V DC, 0,1 A, 30 W
30 V AC, 1 A / 42.5 V
DC, 1A
5000 Hz
[512]
[1024]
[2048]
[4096]
MG.55.A6.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
®
VLT 5000 FLUX
Eingesetzt wird ein 5-Volt-Vierfach-Encoder.
Max. Eingangsfrequenz: 250 kHz
Siehe unter Istwertsysteme, Allgemeine Technische
Daten und Steuertafel-Encoder.
341 Klemme 46, Digitalausgang
(DO 46 FUNKTION)
Wert:
Siehe Tabelle im Abschnitt Digitale Ausgänge
und Relaisausgänge.
Funktion:
Der Ausgang wechselt von 0 V zu 24 V, wenn
der Ausgang 'Wahr' ist.
Beschreibung der Auswahl:
Siehe Beschreibung im Abschnitt Digitale
Relaisausgänge.
342 Klemme 46, Ausgang, Impulsskalierung
(AUS 46 MAX PULS)
Wert:
1 - 50000 Hz
Funktion:
In diesem Parameter kann das Pulsausgangssignal
skaliert werden.
Beschreibung der Auswahl:
Stellen Sie den gewünschten Wert ein.
350 Überw. Encoder
(ÜBERW.ENCODER)
Wert:
0 (AUS)
1 (OPTION & STANDARD)
5000 Hz
[0]
[1]
