Klemme 37 ist eine Eingangsfunktion für
"Hardware-Freilauf" und dient zum Deakti v ieren
von Ausgangsstufen (IGBT's). Klemme 37 kann
durch keinen Parameter deakti v iert, bearbeitet oder
angepasst werden. Klemme 37 muss auf 24 V DC
gebracht werden, damit das Gerät funktionsfähig ist.
Installation der Steuerkabel
Anzugsmoment: 0,22 -0,25 Nm
Schraubengröße: M2
Schraubendreher-Typ: 0,4 x 2,5 x 80 mm
Hinweise zur korrekten Erdung siehe Erdung
abgeschirmter Steuerkabel.

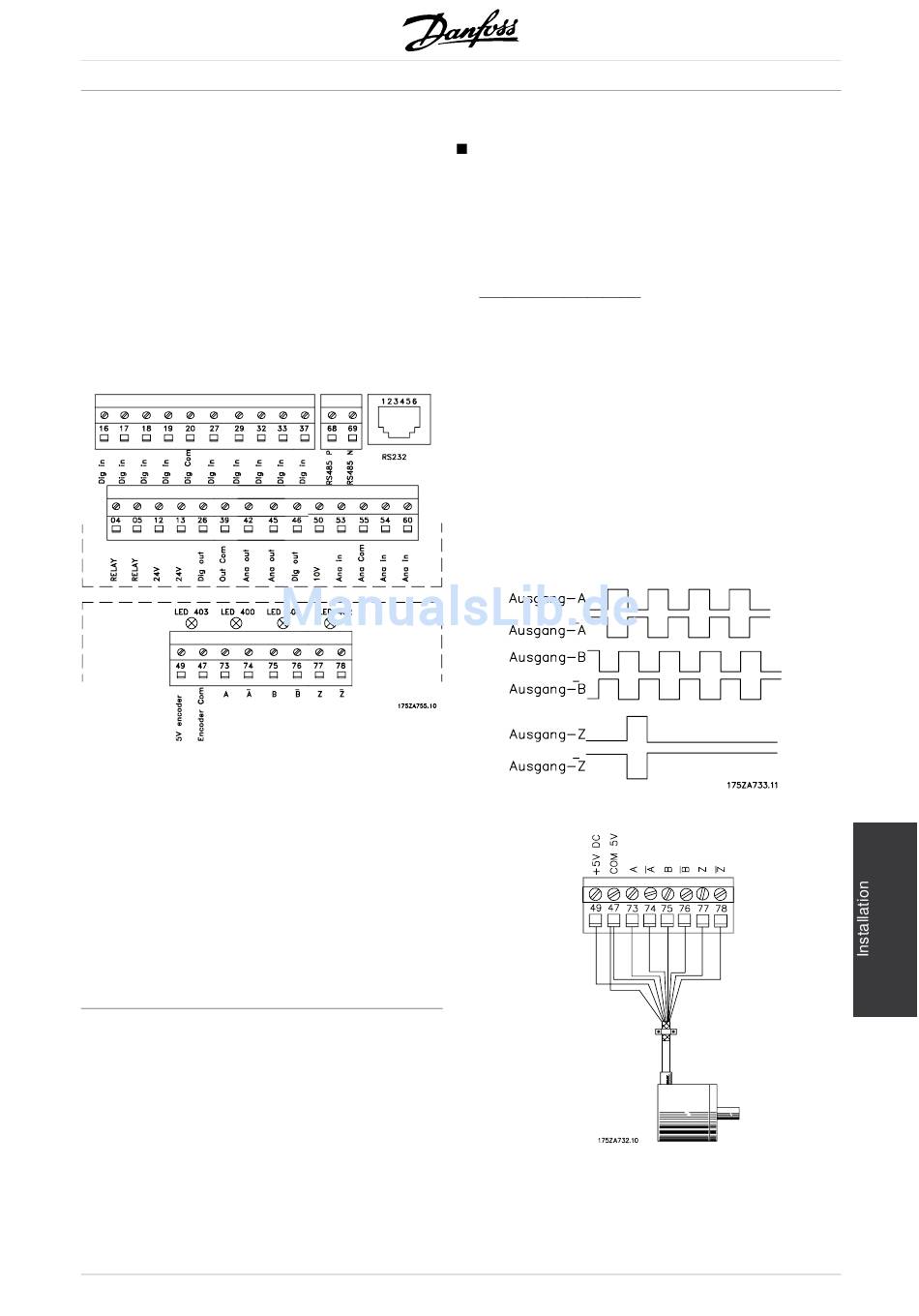

LEDs auf Encoder-Steuertafel:
Wenn alle LEDs EIN sind, sind Encoder-Anschluss
und Zustand OK.
LED 403 AUS: Keine 5 V-Versorgung
LED 400 AUS: Kanal A oder inv. A fehlt
oder kurzgeschlossen
LED 401 AUS: Kanal B oder inv. B fehlt
oder kurzgeschlossen
LED 402 AUS: Kanal Z oder inv. Z fehlt
oder kurzgeschlossen
MG.55.A6.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
®
VLT
Istwertrückführung
Istwertrückführung ist erforderlich, wenn der
Antrieb auf Prozeßregelung programmiert ist
(Parameter 100 [1] oder [5] ).
Der VLT 5000 Flux akzeptiert Inkremental-Encoder
für die Istwertrückführung vom Motor.
Anschluß des Encoders
VLT 5000 Flux unterstützt als Istwertgerät die
meisten Typen von Inkremental-Encodern mit
4 Kanälen + Puls Null.
Netzteil 5 V DC max. 250 mA
(Leistungsaufnahme Encoder max.
0,75 Watt).
Max. Ka- (gemäß Spezifikation RS422) < 150 m
bellänge Bei Verwendung längerer Kabel
wenden Sie sich bitte an
Danfoss-Antriebe.
Typisches Impulsmuster eines Inkremental-Encoders
Grundanschluß Encoder
5000 FLUX
37
