Beispiel 3:
Bsp. 1 Konfiguration
Sollwert Klemme (53)
Min. Sollwertsignal (1V)
Max Sollwertsignal (5 V)
Sollwertbereich
Min. Sollwert (20,000 Upm)
Max. Sollwert (1500,000
Upm)
Bsp. 2 Konfiguration
Sollwert Klemme (53)
Min. Sollwertsignal (0V)
Max Sollwertsignal (10 V)
Sollwertbereich
Sollwertart
Max. Sollwert (3000,000
Upm)
Festsollwert (-50%)
Ausgangsdrehzahl/-richtung
Bsp. 3 Konfiguration
Sollwert Klemme (53)
Min. Sollwertsignal (0 V)
Max Sollwertsignal (10 V)
Sollwertbereich
Sollwertart
Max. Sollwert (3000,000
Upm)
Festsollwert (0%)
Ausgangsdrehzahl/-richtung
Frequenzkorrektur AUF/AB und Sollwertspeicherung über digitalen Eingang Kl. 16, 17, 32 oder 33.
58

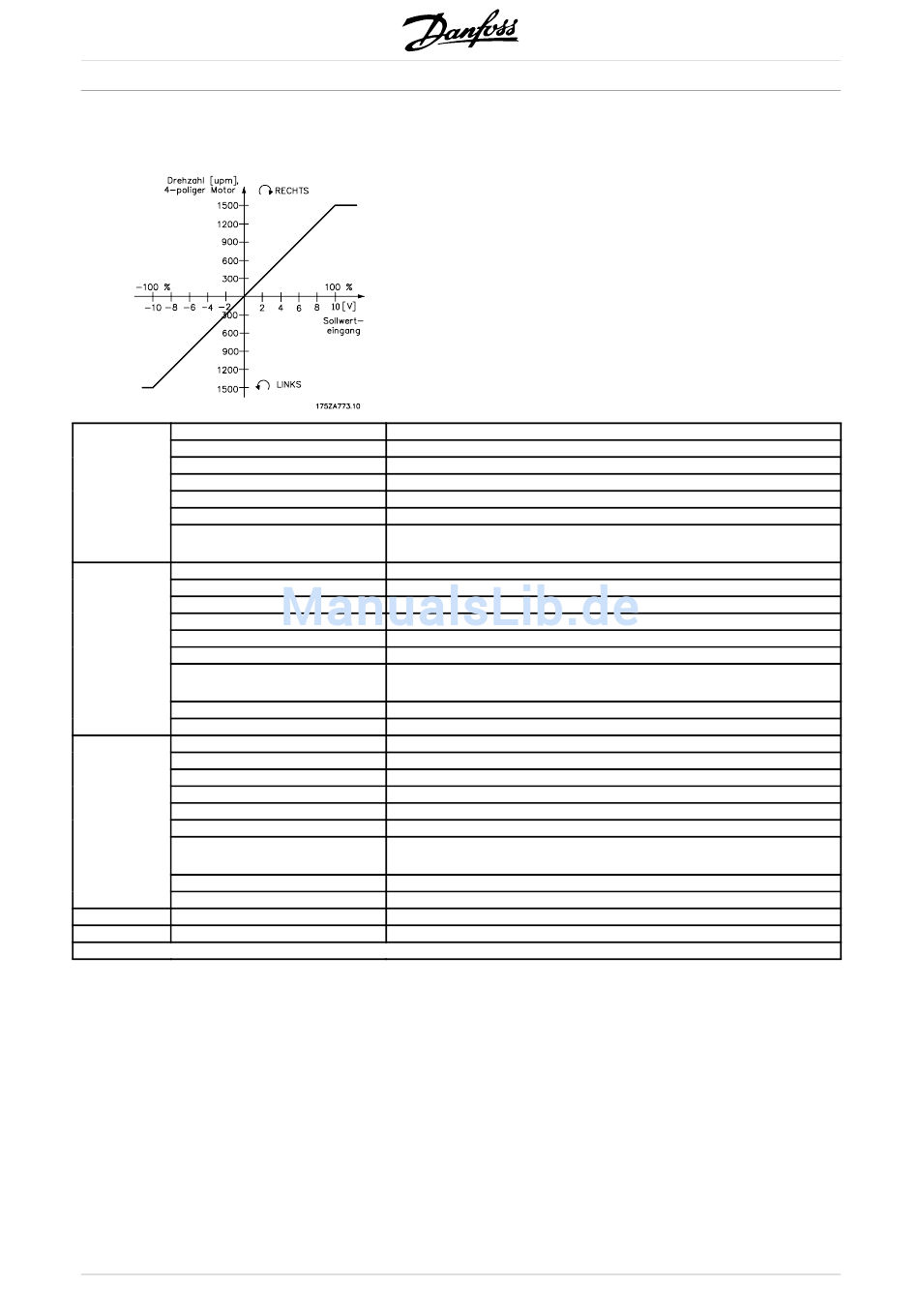

External Sollwertsignal von einer externen Quelle = -10
V (1500 Upm Links) - +10 V (1500 Upm Rechts)
Konfiguration (Parameter 100) = Drehzahlregelung
mit Istwertrückführung.
Parameter 100 Konfigurationsmodus [1]
Parameter 308 [1]
Parameter 309 [0.0...10,0 V]
Parameter 310 [Parameter 309...10,0 V]
Parameter 203 Min - Max [0]
Parameter 204 [-100.000,000...Parameter 205]
Parameter 205 [Parameter 204...100.000,000]
Parameter 100 Konfigurationsmodus [0 oder 5]
Parameter 308 [1]
Parameter 309 [0.0...10,0 V]
Parameter 310 [Parameter 309...10,0 V]
Parameter 203 -Max - + Max [1]
Parameter 214 Addierend [0]
Parameter 205 [Parameter 204...100.000,000]
Parameter 215 [-100,00% -+100,00%]
Parameter 200 4500 Upm Beide Richtungen [1]
Parameter 100 Konfigurationsmodus [1]
Parameter 308 [1]
Parameter 309 [0.0...10,0 V]
Parameter 310 [Parameter 309...10,0 V]
Parameter 203 -Max - + Max [1]
Parameter 214 Addierend [0]
Parameter 205 [Parameter 204...100.000,000]
Parameter 215 [-100,00% -+100,00%]
Parameter 200 4500 Upm Beide Richtungen [1]
