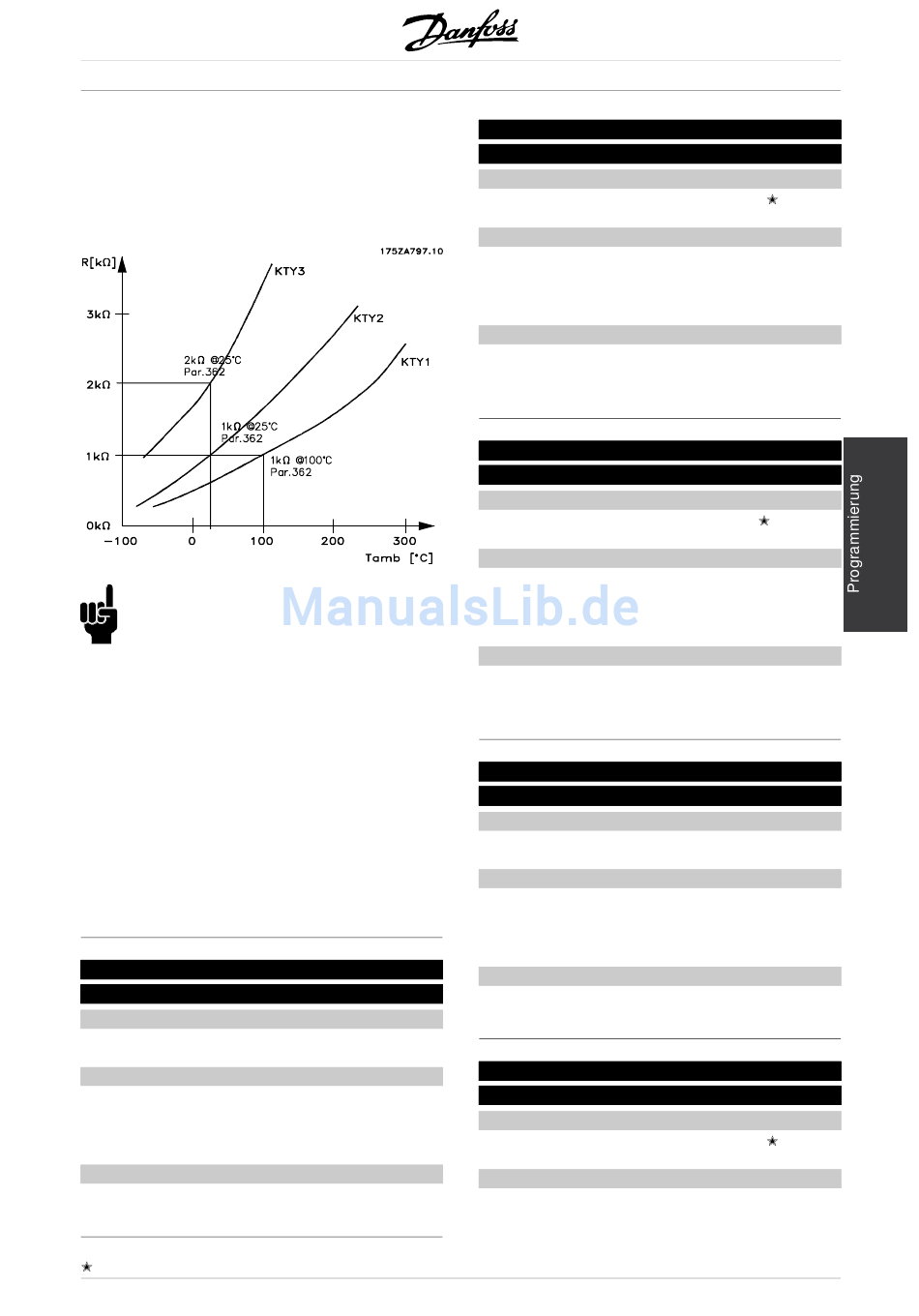

Danfoss VLT 5000 FLUX Anleitung Seite 101

• R = R (20°C) (1 + cu_alfa * (temper-
r r
atur_std_temperatur),
wobei
• cu_alfa = 0,00393 der Kupfer-Temperaturkoeffizient,
• std_temperatur = 20 °C, die Standardtemperatur ist.
ACHTUNG!:
Wenn die Motortemperatur durch einen
Thermistor über den Frequenzumrichter
verwendet wird, ist Folgendes zu beachten:
PELV wird bei Kurzschlüssen zwischen Motorwicklung
und Thermistor nicht eingehalten. Zur Einhaltung von
PELV muss der Thermistor isoliert werden.
Wenn ein Motor stattdessen einen Thermoschalter
hat, kann dieser ebenfalls am Eingang angeschlossen
werden. Parameter 128 muss auf Warnung
Thermistor [1] oder Abschaltung Thermistor [2]
programmiert werden [2].
Drehzahlgrenze ist zu wählen, wenn mithilfe eines
Analogsignals der in Parameter 202 eingestellte
Drehzahlgrenzwert geändert wird.
308 Klemme 53, Analogeingang Spannung
(EING.53 ANALOG)
Wert:
Siehe Tabelle Analoge Eingänge.
Funktion:
Auswahl der gewünschten Option an Klemme
53. Die Skalierung des Eingangssignals wird in
Parameter 309 und 310 gewählt.
Beschreibung der Auswahl:
Siehe Abschnitt Analogeingang-Funktionen.
= Werkseinstellung. () = Displaytext. [] = bei Kommunikation über serielle Schnittstelle benutzter Wert
MG.55.A6.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
®
VLT 5000 FLUX
309 Klemme 53, min. Skalierung
(EIN.53 SKAL-MIN)
Wert:
0,0 - 10,0 Volt
Funktion:
Mit diesem Parameter wird der Wert für die Skalierung
des Analogeingangs eingestellt, der dem minimalen
Sollwert (Einstellung in Parameter 204) entspricht.
Beschreibung der Auswahl:
Gewünschten Spannungswert einstellen.
Siehe auch Abschnitt Sollwertverarbeitung.
310 Klemme 53, max. Skalierung
(EIN.53 SKAL-MAX)
Wert:
Parameter 309 - 10,0 Volt
Funktion:
Hiermit wird der Signalwert eingestellt, der
dem maximalen Sollwert (Einstellung in
Parameter 205) entspricht.
Beschreibung der Auswahl:
Gewünschten Spannungswert einstellen.
Siehe auch Abschnitt Sollwertverarbeitung.
311 Klemme 54, Analogeingang Spannung
(EING.54 ANALOG)
Wert:
Siehe Tabelle Analoge Eingänge.
Funktion:
Auswahl der gewünschten Option an Klemme
54. Die Skalierung des Eingangssignals wird in
Parameter 312 und 313 gewählt.
Beschreibung der Auswahl:
Siehe Abschnitt Analogeingang-Funktionen.
312 Klemme 54, min. Skalierung
(EIN.54 SKAL-MIN)
Wert:
0,0 - 10,0 Volt
Funktion:
Mit diesem Parameter wird der Signalwert
eingestellt, der dem minimalen Sollwert (Einstellung
in Parameter 204) entspricht.
0,0 Volt
10,0 Volt
0,0 Volt
