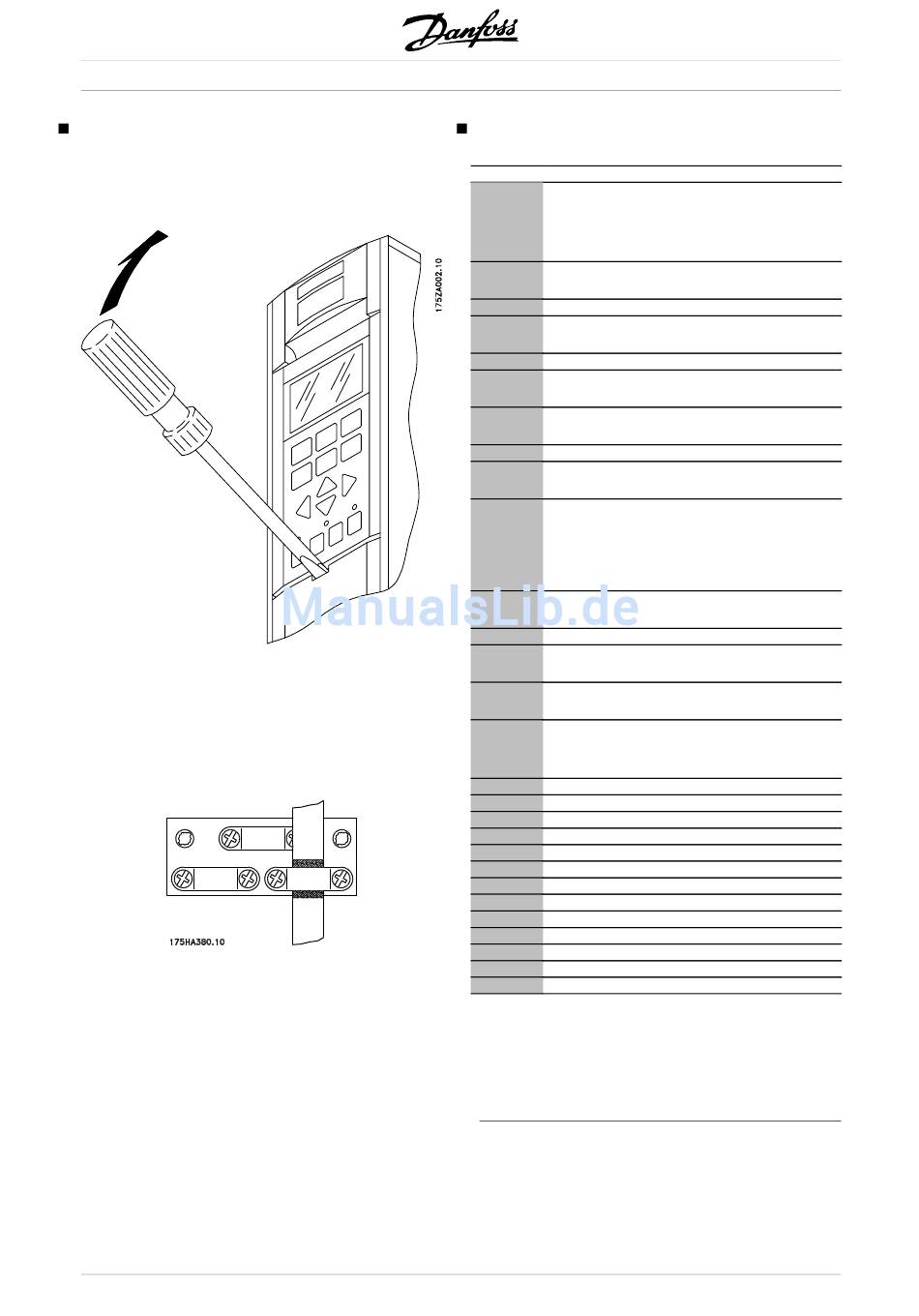

Installation von Steuerkabeln
Alle Steuerkabelklemmen befinden sich unter
der Abdeckplatte des Frequenzumrichters. Die
Abdeckplatte (siehe Abb.) kann mithilfe eines
Schraubendrehers o.Ä. entfernt werden.
Nach dem Entfernen der Abdeckplatte kann
mit der eigentlichen EMV-gerechten elektrischen
Installation begonnen werden. Siehe Abbildungen
im Abschnitt EMV-gerechte Installation.
Anschluss der Abschirmung:
36
Klemmenbezeichnung
Nr.
Funktion
04, 05
Relaisausgang
+24 VDC. Versorgung für Digitaleingänge Imax:
200 mA Kein Anschluss bei Verwendung einer
12, 13
externen 24-V DC-Versorgung und Stellung von
DIP SW4 auf 'Aus'.
Erde für digitale Eingänge (Externer 24-V
20
DC-Anschluss)
16
Digitaleingang 1. Parameter 300 [1] {RESET}
Digitaleingang 2. Parameter 301 [7] {SOLLWERT
17
SPEICHERN}
18
Digitaleingang 3. Parameter 302 [1] {START}
Digitaleingang 4. Parameter 303 [1]
19
{REVERSIERUNG}
Digitaleingang 5. Parameter 304 [0]
27
{MOTORFREILAUF STOPP}
29
Digitaleingang 6. Parameter 305 [5] {JOG}
Digitaleingang 7. Parameter 306 [11]
32
{Setup MSB / DREHZAHL AUF}
Digitaleingang 8. Parameter 307 [1] {Setup LSB /
DREHZAHL AB}
33
Digitaleingang. Hardware-Freilauf. Parameter ohne
37
Einfluss. Ausgangsstufe deakti v ieren.
39
Erde für Analog- und Digitalausgänge
Digitalausgänge für Anzeige von Drehzahl, Sollwert,
26, 46
Strom oder Drehmoment
Analogausgänge für Anzeige von Drehzahl,
42, 45
Sollwert, Strom oder Drehmoment
+10-V DC-Versorgung für analoge
50
Sollwerteingänge wie externe Potentiometer,
Thermistor oder KTY-Sensor. Imax <12 mA
55
Erde für analoge Sollwerteingänge
53
Analoger Sollwerteingang ±10 V
54
Analoger Sollwerteingang ±10 V
60
Analoger Sollwerteingang 0/4 - 20 mA.
68, 69
Schnittstelle RS 485, serielle Kommunikation.
49
+5-V DC-Versorgung für Encoder.
47
Erde für Encoderversorgung
73
Kanal A
74
Kanal A invertiert 2)
75
Kanal B
76
Kanal B invertiert
77
Puls Null von Encoder (Z)
78
Puls Null von Encoder, invertiert
1) Werkseinstellungen. Im Falle anderer Funktionen
siehe Parameter 300 - 307
2) Normalerweise für Drehung der Encoder-Welle
im Uhrzeigersinn.
