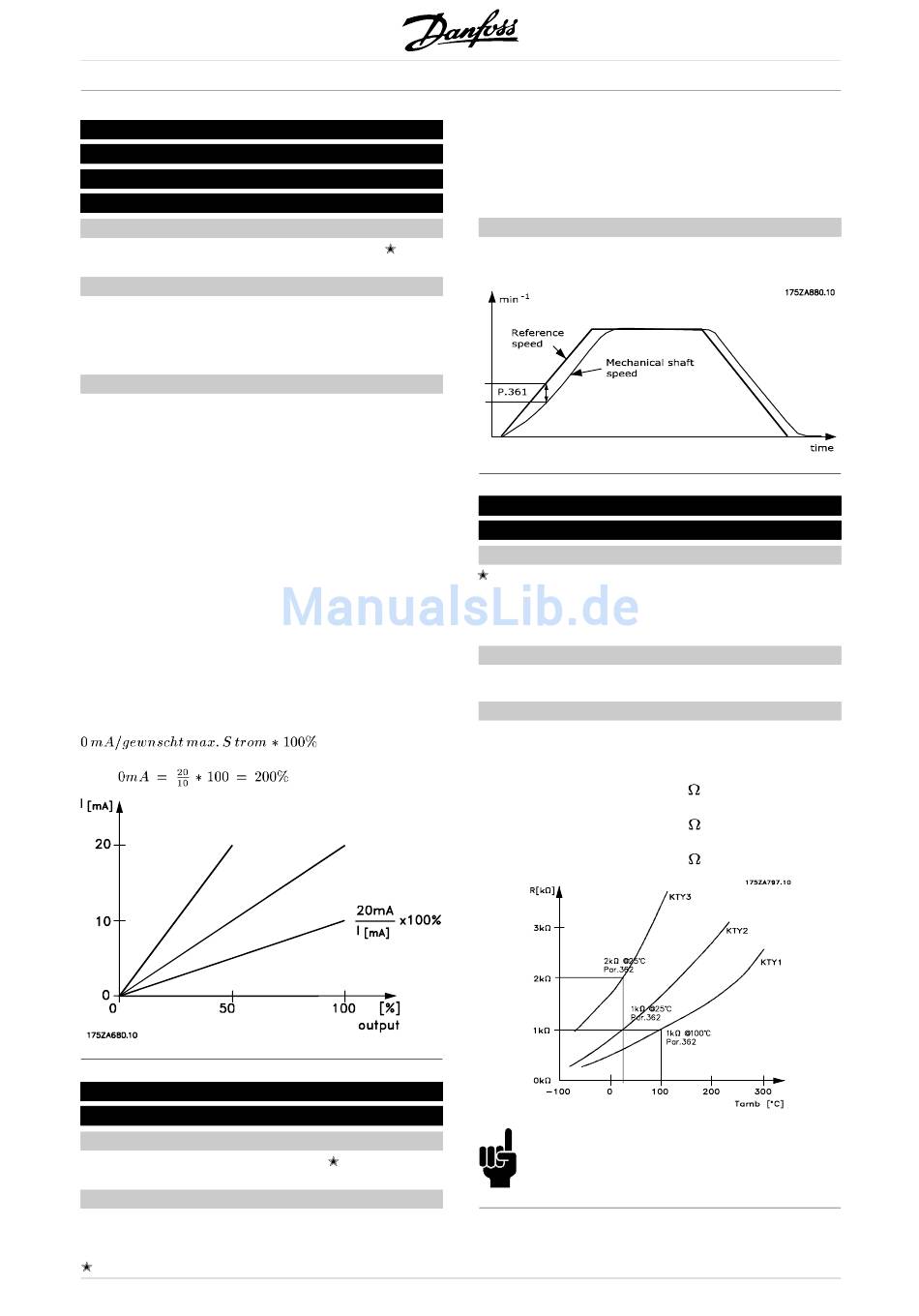

358 Klemme 42, Ausgang Höchstskalierung
(AUS 42 SKAL-MAX)
360 Klemme 45, Ausgang Höchstskalierung
(AUS 45 SKAL-MAX)
Wert:
000 - 500%
Funktion:
In diesen Parametern kann der Höchstausgang
des gewählten Analogsignals an den Klemmen
42 und 45 skaliert werden.
Beschreibung der Auswahl:
Stellen Sie den Wert auf den gewünschten Höchstwert
des Stromsignalausgangs ein.
Höchstwert:
Der Ausgang kann so skaliert werden, dass beim
Skalenendwert ein Strom unter 20 mA bzw. bei
einem Ausgang von unter 100 % des maximalen
Signalwerts 20 mA erzielt werden.
Wenn der gewünschte Ausgangsstrom bei einem
Wert zwischen 0 und 100 % des Gesamtausgangs
20 mA ist, programmieren Sie in dem Parameter den
entsprechenden Prozentsatz, z.B. 50 % = 20 mA.
Wenn bei maximalen Ausgang (100%) ein Strom
zwischen 4 und 20 mA gewünscht ist, wird der zu
programmierende Prozentwert wie folgt berechnet:
d.h.
361 Max. Ungenauigkeit
(MAX UNGENAUIGKEIT)
Wert:
000 - 999 UPM
Funktion:
Parameter 361 misst die Abweichung zwischen
Solldrehzahl (berechnete Drehzahl) und tatsächlicher
= Werkseinstellung. () = Displaytext. [] = bei Kommunikation über serielle Schnittstelle benutzter Wert
110
mechanischer Wellendrehzahl vom Istwertgerät
(Inkrementencoder).
Überschreiten des Werts von Parameter 361 löst
Alarm 48 aus und führt zur Abschaltung.
Beschreibung der Auswahl:
100%
Stellen Sie den gewünschten Wert ein. Drehzahl
0 schaltet die Funktion aus.
362 KTY-Sensortyp
Wert:
KTY-Sensor 1 (KTY1)
KTY-Sensor 2 (KTY2)
KTY-Sensor 3 (KTY3)
Funktion:
Wahl des KTY-Sensors für Temperaturausgleich
Beschreibung der Auswahl:
Der KTY-Sensor muss in Parameter 311 ausgewählt
,
und akti v iert werden (Klemme 54, Analogeingang).
KTY-Sensor 1 ausgewählt: 1 k
KTY-Sensor 2 ausgewählt: 1 k
KTY-Sensor 3 ausgewählt: 1 k
AUS (0 UPM)
MG.55.A6.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
®
VLT 5000 FLUX
(KTY-TYP)
ACHTUNG!:
Dieser Parameter kann nur bei angehaltenem
Motor geändert werden.
[0]
[1]
[2]
@100°C
@25°C
@25°C
