Funkentstörschalter
Ungeerdete Netzversorgung:
Wird der Frequenzumrichter aus einer isolierten
Netzstromquelle ( IT-Netz) versorgt, so wird empfohlen,
den Funkentstörschalter auf OFF (AUS) zu stellen.
Falls optimale EMV-Performance benötigt wird,
parallele Motoren angeschlossen werden oder das
Motorkabel länger als 25 m ist, wird empfohlen, den
Schalter in die Stellung ON (EIN) zu stellen.
In der AUS-Stellung sind die internen
Funkentstörkapazitäten (Filterkondensatoren)
zwischen Gehäuse und Zwischenkreis abgeschaltet,
um Schäden am Zwischenkreis zu vermeiden und die
Erdkapazität (gemäß IEC 61800-3) zu verringern.
Beachten Sie bitte auch den Anwendungshinweis
VLT im IT-Netz, MN.90.CX.02. Es ist wichtig,
Isolationsmonitore zu verwenden, die zusammen mit
der Leistungselektronik (IEC 61557-8) einsetzbar sind.
ACHTUNG!:
Den Funkentstörschalter nicht bedienen,
wenn das Gerät an der Stromversorgung
angeschlossen ist. Vergewissern Sie sich, dass
die Stromversorgung unterbrochen ist, bevor Sie den
Funkentstörschalter (RFI-Schalter) betätigen.
ACHTUNG!:
Ein Betrieb mit offenem Funkentstörschalter
ist nur bei werkseitig eingestellten
Taktfrequenzen zulässig.
ACHTUNG!:
Mit dem Funkentstörschalter werden
die Kondensatoren galvanisch von der
Erdung getrennt.
Die roten Schalter werden z.B. mit einem
Schraubendreher betätigt. In AUS-Stellung sind die
Schalter herausgezogen, in EIN-Stellung sind die
Schalter gedrückt. Die Werkseinstellung ist EIN.
Geerdete Netzversorgung:
Der Funkentstörschalter muss in der Position
ON (EIN) sein, damit der Frequenzumrichter
der EMV-Norm entspricht.
MG.55.A6.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
®
VLT 5000 FLUX

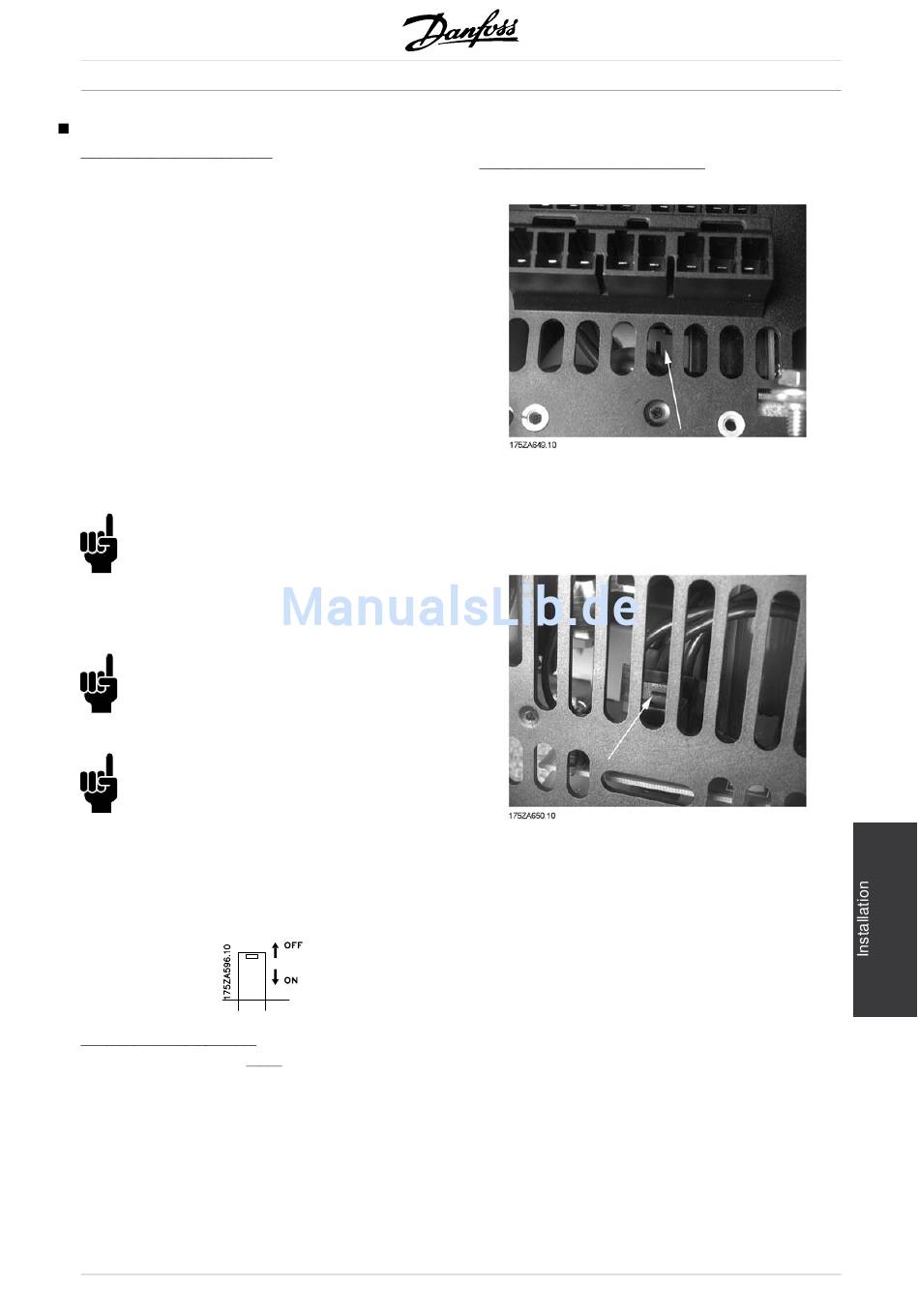

Position von Funkentstörschaltern
Buchformat IP 20
VLT 5001 - 5006 200 - 240 V
VLT 5001 - 5011 380 - 500 V
Kompaktformat IP 20/NEMA 1
VLT 5001 - 5006 200 - 240 V
VLT 5001 - 5011 380 - 500 V
