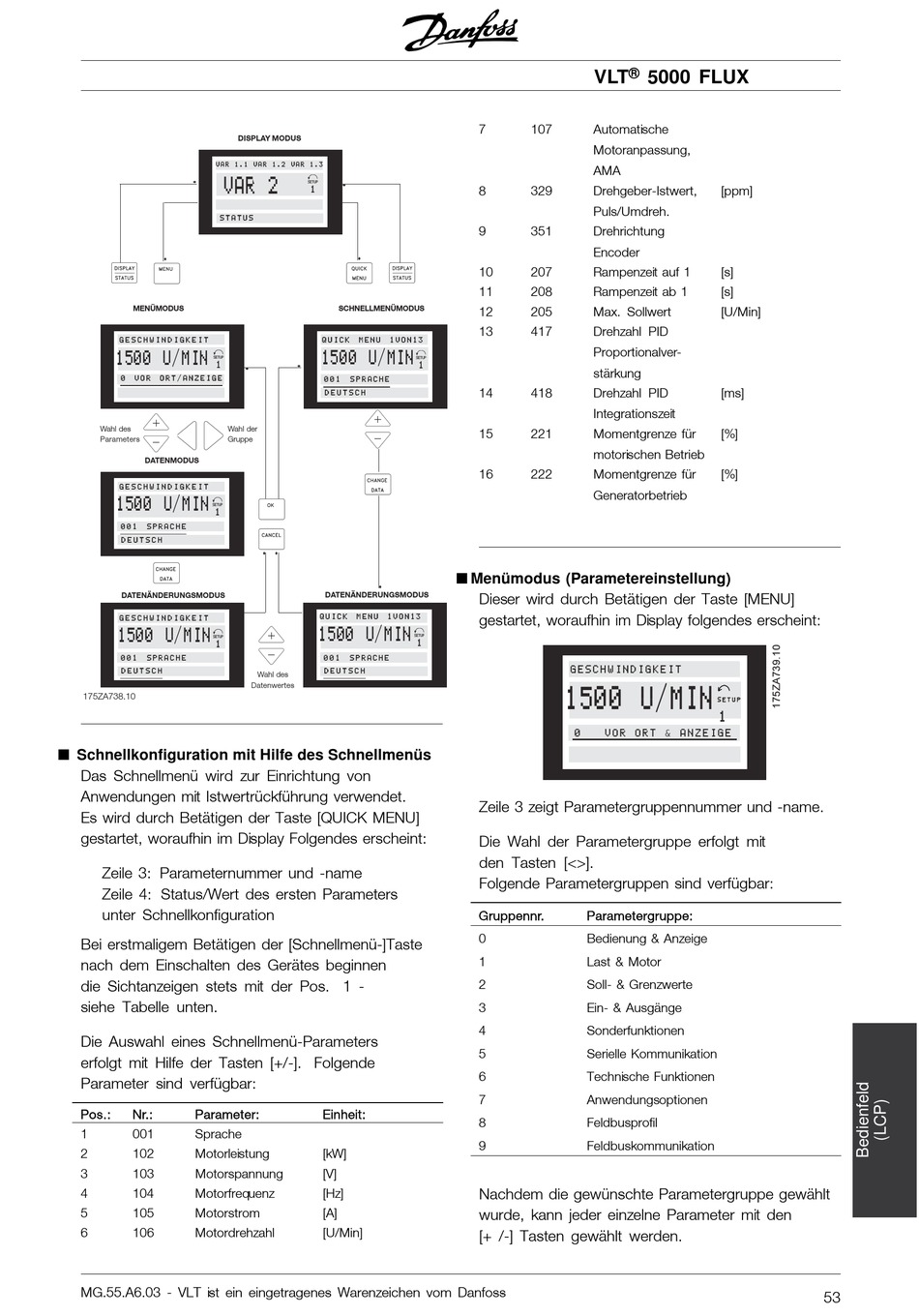

DISPLAY MODUS
VAR 1.1 VAR 1.2 VAR 1.3
VAR 2
STATUS
MENÜMODUS
GESCHWINDIGKEIT
1500 U/MIN
0 VOR ORT/ANZEIGE
Wahl des Wahl der
Parameters Gruppe
DATENMODUS
GESCHWINDIGKEIT
1500 U/MIN
001 SPRACHE
DEUTSCH
DATENÄNDERUNGSMODUS
GESCHWINDIGKEIT
1500 U/MIN
001 SPRACHE
DEUTSCH
175ZA738.10
Schnellkonfiguration mit Hilfe des Schnellmenüs
Das Schnellmenü wird zur Einrichtung von
Anwendungen mit Istwertrückführung verwendet.
Es wird durch Betätigen der Taste [QUICK MENU]
gestartet, woraufhin im Display Folgendes erscheint:
Zeile 3: Parameternummer und -name
Zeile 4: Status/Wert des ersten Parameters
unter Schnellkonfiguration
Bei erstmaligem Betätigen der [Schnellmenü-]Taste
nach dem Einschalten des Gerätes beginnen
die Sichtanzeigen stets mit der Pos. 1 -
siehe Tabelle unten.
Die Auswahl eines Schnellmenü-Parameters
erfolgt mit Hilfe der Tasten [+/-]. Folgende
Parameter sind verfügbar:
Pos.: Nr.: Parameter:
1 001 Sprache
2 102 Motorleistung
3 103 Motorspannung
4 104 Motorfrequenz
5 105 Motorstrom
6 106 Motordrehzahl
MG.55.A6.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
SCHNELLMENÜMODUS
QUICK MENU 1VON13
1500 U/MIN
001 SPRACHE
DEUTSCH
s s
DATENÄNDERUNGSMODUS
QUICK MENU 1VON13
1500 U/MIN
001 SPRACHE
DEUTSCH
Wahl des
Datenwertes
Einheit:
[kW]
[V]
[Hz]
[A]
[U/Min]
®
VLT
7 107 Automatische
Motoranpassung,
AMA
8 329 Drehgeber-Istwert,
Puls/Umdreh.
9 351 Drehrichtung
Encoder
10 207 Rampenzeit auf 1
11 208 Rampenzeit ab 1
12 205 Max. Sollwert
13 417 Drehzahl PID
Proportionalver-
stärkung
14 418 Drehzahl PID
Integrationszeit
15 221 Momentgrenze für
motorischen Betrieb
16 222 Momentgrenze für
Generatorbetrieb
Menümodus (Parametereinstellung)
Dieser wird durch Betätigen der Taste [MENU]
gestartet, woraufhin im Display folgendes erscheint:
GESCHWINDIGKEIT
1500 U/MIN
0 VOR ORT & ANZEIGE
Zeile 3 zeigt Parametergruppennummer und -name.
Die Wahl der Parametergruppe erfolgt mit
den Tasten [<>].
Folgende Parametergruppen sind verfügbar:
Gruppennr. Parametergruppe:
0 Bedienung & Anzeige
1 Last & Motor
2 Soll- & Grenzwerte
3 Ein- & Ausgänge
4 Sonderfunktionen
5 Serielle Kommunikation
6 Technische Funktionen
7 Anwendungsoptionen
8 Feldbusprofil
9 Feldbuskommunikation
Nachdem die gewünschte Parametergruppe gewählt
wurde, kann jeder einzelne Parameter mit den
[+ /-] Tasten gewählt werden.
5000 FLUX
[ppm]
[s]
[s]
[U/Min]
[ms]
[%]
[%]
SETUP
1
