0 - T , es wird ein Ausgangssignal erzeugt,
LIM
das proportional zum Ausgangsdrehmoment im
Intervall 0 - T (Parameter 221) ist.
LIM
0 - T , es wird ein Ausgangssignal erzeugt, das
NOM
proportional zum Ausgangsmoment des Motors ist.
0 - P , 0 - P , es ergibt sich ein Ausgangssignal,
NOM NOM
das proportional zur Motornennleistung ist.
0 - MAX SPEED, 0 - MAX SPD., es ergibt
sich ein Ausgangssignal, das proportional
zur Motornennleistung ist.
+/-160% TORQ, +/-160% TORQ, es ergibt
sich ein Ausgangssignal, das proportional zu
160% Drehmoment ist.
323 Relais 01, Ausgang
(AUSG. 1-3 RELAIS)
Wert:
Siehe Tabelle im Abschnitt Digitalausgänge.
Funktion:
Der Ausgang akti v iert einen Zweiweg-Relaisschalter.
Relaisinformation 01 kann für Zustandsangaben
und Warnungen benutzt werden. Das Relais
wird akti v iert, wenn die Bedingungen für die
relevanten Datenwerte erfüllt sind.
Akti v ierung bzw. Deakti v ierung können in Parameter
324 bzw. in Parameter 325 verzögert werden.
Beschreibung der Auswahl:
Siehe Beschreibung im Abschnitt Digitale
Ausgänge und Relaisausgänge.

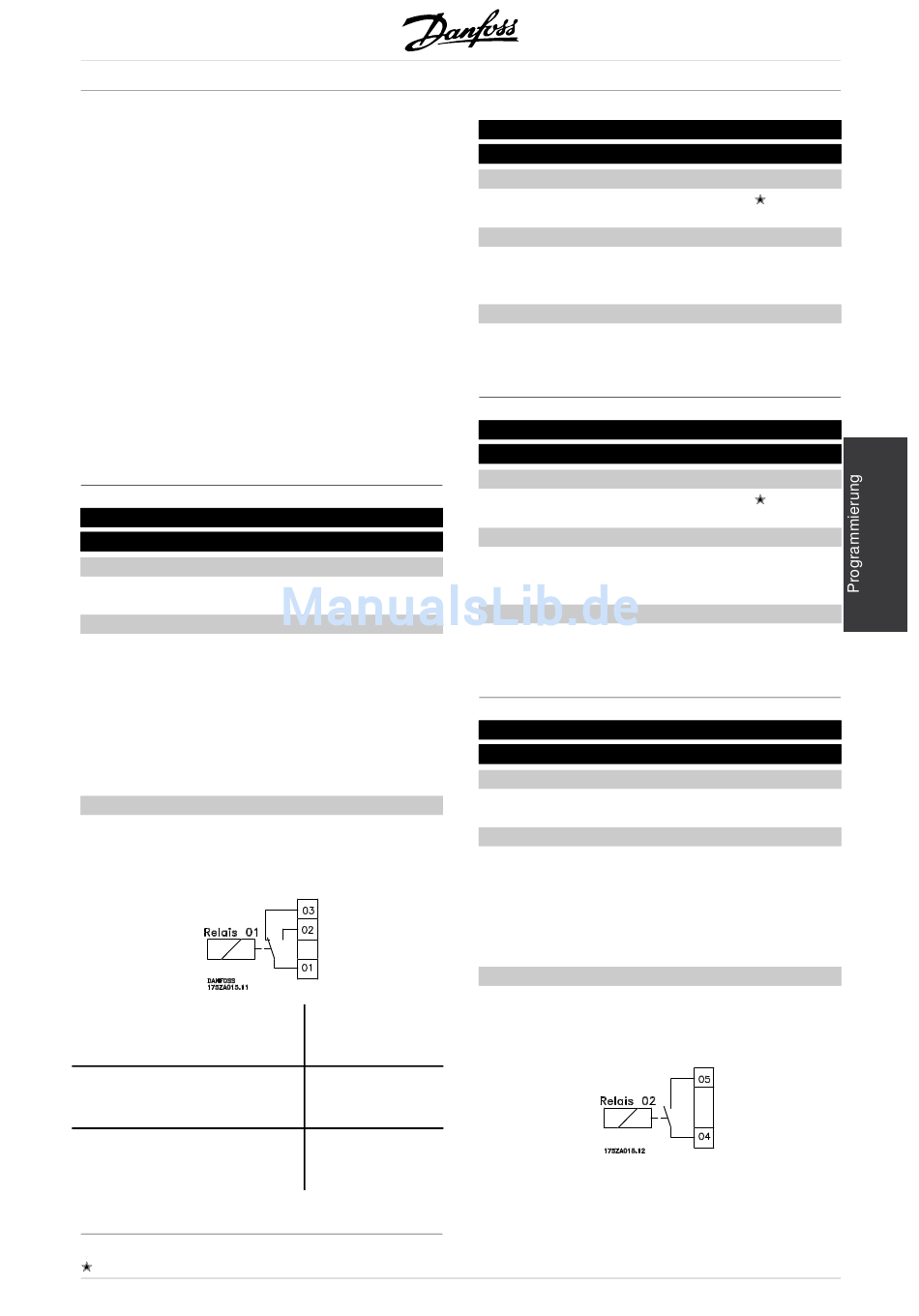

Anschlüsse siehe nachstehende Zeichnung.
Max. Klemmenbelastung (AC)
an 1-3, 1-2, Powerkarte und
Relaiskarte
Max. Klemmenbelastung an
1-3, 1-2, Powerkarte und
Relaiskarte
Min. Klemmenbelastung an
1-3, 1-2, Powerkarte und
Relaiskarte
= Werkseinstellung. () = Displaytext. [] = bei Kommunikation über serielle Schnittstelle benutzter Wert
MG.55.A6.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
In diesem Parameter kann der Einschaltzeitpunkt für
das Relais 01 (Klemme 01-02) verzögert werden.
Geben Sie den gewünschten Wert ein (in
0,02-Sek.-Sprüngen einstellbar).
In diesem Parameter kann der Ausschaltzeitpunkt für
das Relais 01 (Klemme 01-03) verzögert werden.
Geben Sie den gewünschten Wert ein (in
0,02-Sek.-Sprüngen einstellbar).
Dieser Ausgang akti v iert ein Schließerrelais.
Der Relaisausgang 04 kann für Zustandsangaben
und Warnungen benutzt werden. Das Relais
wird akti v iert, wenn die Bedingungen für die
entsprechenden Datenwerte erfüllt sind.
Siehe Beschreibung im Abschnitt Digitale
240 V AC, 2 A,
Ausgänge und Relaisausgänge.
60 VA
Anschlüsse, siehe nachstehende Zeichnung.
50 V DC, 2 A
24 V DC 10 mA,
24 V AC 100 mA
®
VLT 5000 FLUX
324 Relais 01, Anzugsverzögerung
(RELAIS ANZ VERZ.L)
Wert:
0,00 - 600,00
Funktion:
Beschreibung der Auswahl:
325 Relais 01, Abfallverzögerung
(RELAIS ABF VERZ.)
Wert:
0,00 - 600,00
Funktion:
Beschreibung der Auswahl:
326 Relais 04, Ausgang
(AUSG. 4-5 RELAIS)
Wert:
Siehe Beschreibung zu Parameter 319.
Funktion:
Beschreibung der Auswahl:
0,00 Sek.
0,00 Sek.
