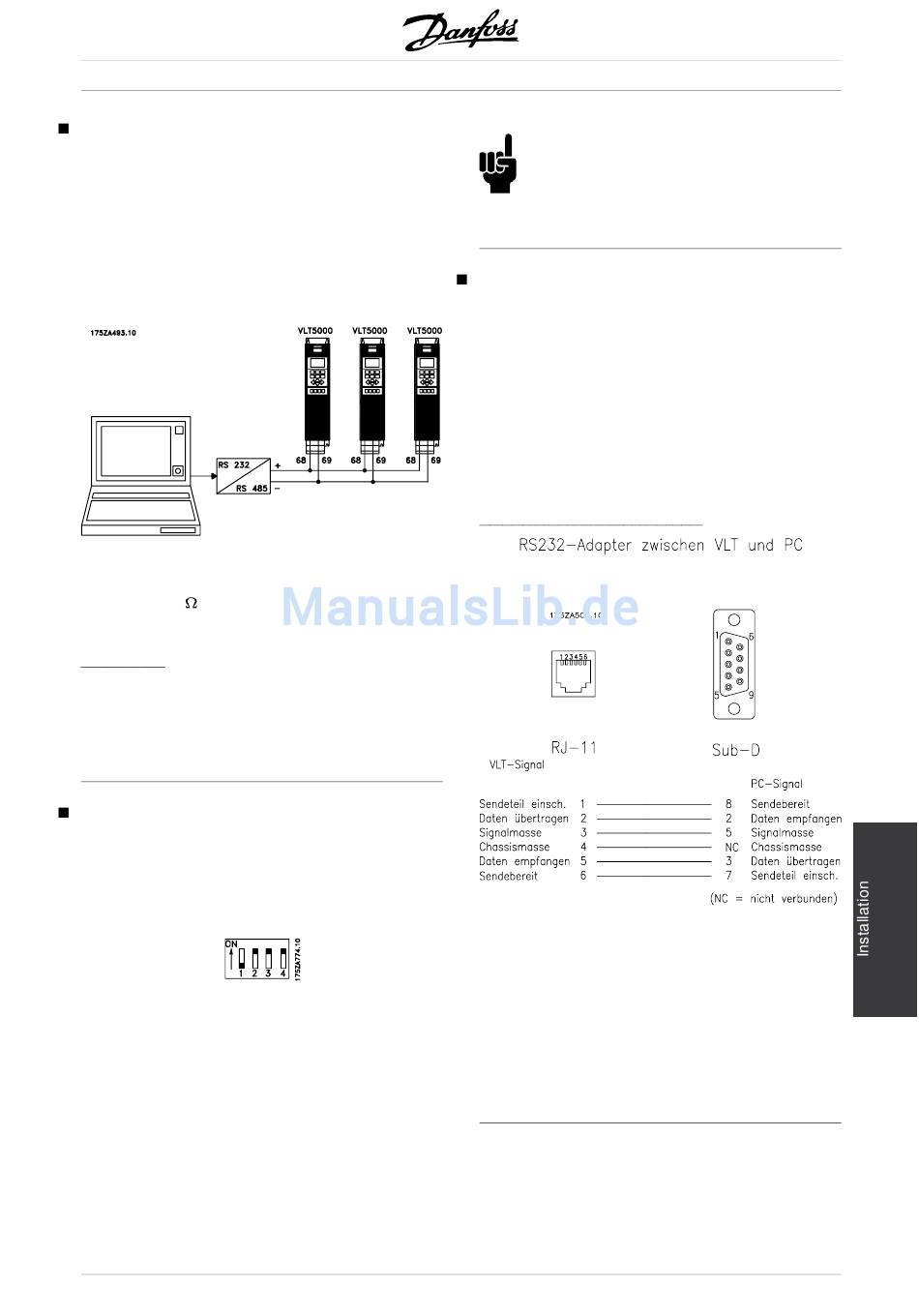

RS 485-Busanschluß
Der serielle Bus ist mit den Klemmen 68/69 des
Frequenzumrichters (Signale P und N) entsprechend
der RS 485 (2-Draht) Norm verbunden. Signal
P ist das positi v e Potential (TX+,RX+) und Signal
N das negati v e Potential (TX-,RX-).
Wird mehr als ein Frequenzumrichter an einen
gegebenen Master angeschlossen, so ist
Parallelanschluß zu verwenden.
Um mögliche Ausgleichsströme zu vermeiden,
sind die Schaltungstreiber-Klemmen 68 und 69
über einen 100 Widerstand mit Masse des
Frequenzumrichtergehäuses verbunden.
Busabschluß
Der Bus muß beidseitig mit einem Widerstandsnetzwerk
abgeschlossen werden. Hierzu sind die Schalter
2 und 3 auf der Steuerkarte auf "EIN" zu
setzen, siehe Schalter 1-4.
Dipschalter 1-4
Der Dipschalter befindet sich auf der Steuerkarte.
Er wird in Zusammenhang mit serieller Kommunikation,
Klemme 68 und 69, benutzt.
Die gezeigte Schalterstellung entspricht der
Werkseinstellung.
Schalter 1 und 4 müssen immer AUS (offen) sein.
Schalter 2 und 3 dienen zum Zu- bzw. Abschalten
von Abschlusswiderständen für die serielle
Kommunikation (RS485).
Schalter 4 dient zur Trennung des Massepotentials
der internen 24-V DC-Versorgung vom Massepotential
einer externen 24-V DC-Versorgung zur Ansteuerung
der VLT-Digitaleingänge.
MG.55.A6.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
®
VLT
ACHTUNG!:
Beachten Sie bitte, dass in der Stellung AUS
des Schalters 4 eine externe DC-Versorgung
zur Ansteuerung der VLT-Digitaleingänge
galvanisch vom Frequenzumrichter getrennt ist.
Busanschluß RS 232
Busanschluß RS 232 ermöglicht die Kommunikation
zwischen einem PC und einem Frequenzumrichter. Auf
diese Weise kann der Frequenzumrichter überwacht,
programmiert und gesteuert werden.
Die gleichzeitige Benutzung von RS 232 und RS 485
ist jedoch nicht möglich. Wird einer der Busanschlüsse
benutzt, muß die jeweils andere Verbindung getrennt
werden, d.h. bei Benutzung von RS 232 muß Stecker
RS 485 von der Steuertafel abgezogen werden.
Hardware-Anschluß von RS 232:
Pin 1 wird mit Pin 6 der Steuerkarte verbunden,
so daß der PC bei einer "Sendeanforderung"
das Signal "Sendebereit" erhält.
Pin 1 ist die linke Klemme an RJ-11.
Kommunikationskabel mit RJ-11-Stecker an beiden
Enden und Adapter zwischen RJ-11 und Sub-D
9-Stecker (für PC-Anschluß) (175Z3217).
