Weg-Codier-System WCS
Codeschiene montieren
Um sicherzustellen, dass die Codeschiene nicht in der Alu-Profilschiene verrutscht, können
Sie die Codeschiene durch Einsetzen eines Spannstiftes oder einer Treibschraube in der Mitte
der Strecke fixieren.

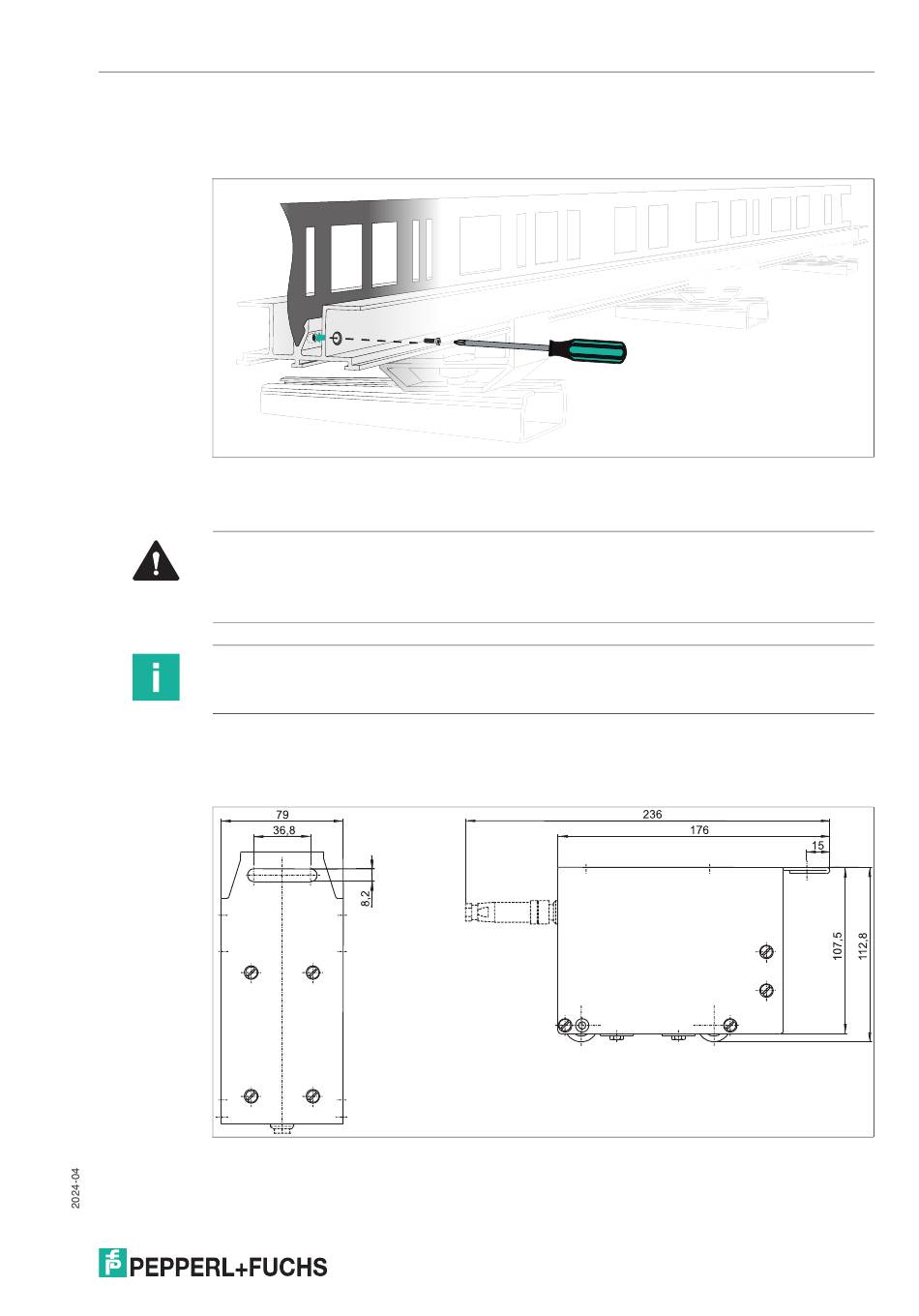

Abbildung 6.27 Fixpunkt Codeschiene
6.5.7 Führungswagen
Vorsicht!
Achten Sie beim Montieren und Einsetzen des Mitnehmers darauf, dass keine Kräfte auf den
Führungswagen einwirken.
Es darf keine starre Verbindung zwischen Fahrzeug und Führungswagen bestehen.
Hinweis!
Schieben Sie den Führungswagen mit Lesekopf so in die Profilschiene ein, dass der
elektrische Steckverbinder in Richtung der aufsteigenden Positionswerte weist.
Führungswagen für WCS2-Lesekopf
Der Führungswagen für den Lesekopf garantiert immer die optimale Lage zwischen Lesekopf
und Codeschiene.
Abbildung 6.28 Abmessung Führungswagen
63
