10.3 Lüftung des Pullers
Richtige Einstellung
In der oberen Endposition könnte der gelüftete Pulller an die Presserfuß
anstoßen.
In der unteren Endposition muss sich die Kulisse (1) nach der Platzierung
des Pullers an die Stichplatte noch um ca. 0,5 mm abweichen, bis der
Handhebelanschlag seine Endposition erreicht.
Sofern das Transportzahnrad benutzt wird, muss in die untere Endpositi-
on eine Lücke zwischen dem Rad und der Stichplatte entstehen, damit zur
Beschädigung der Stichplatte nicht kommen könnte.

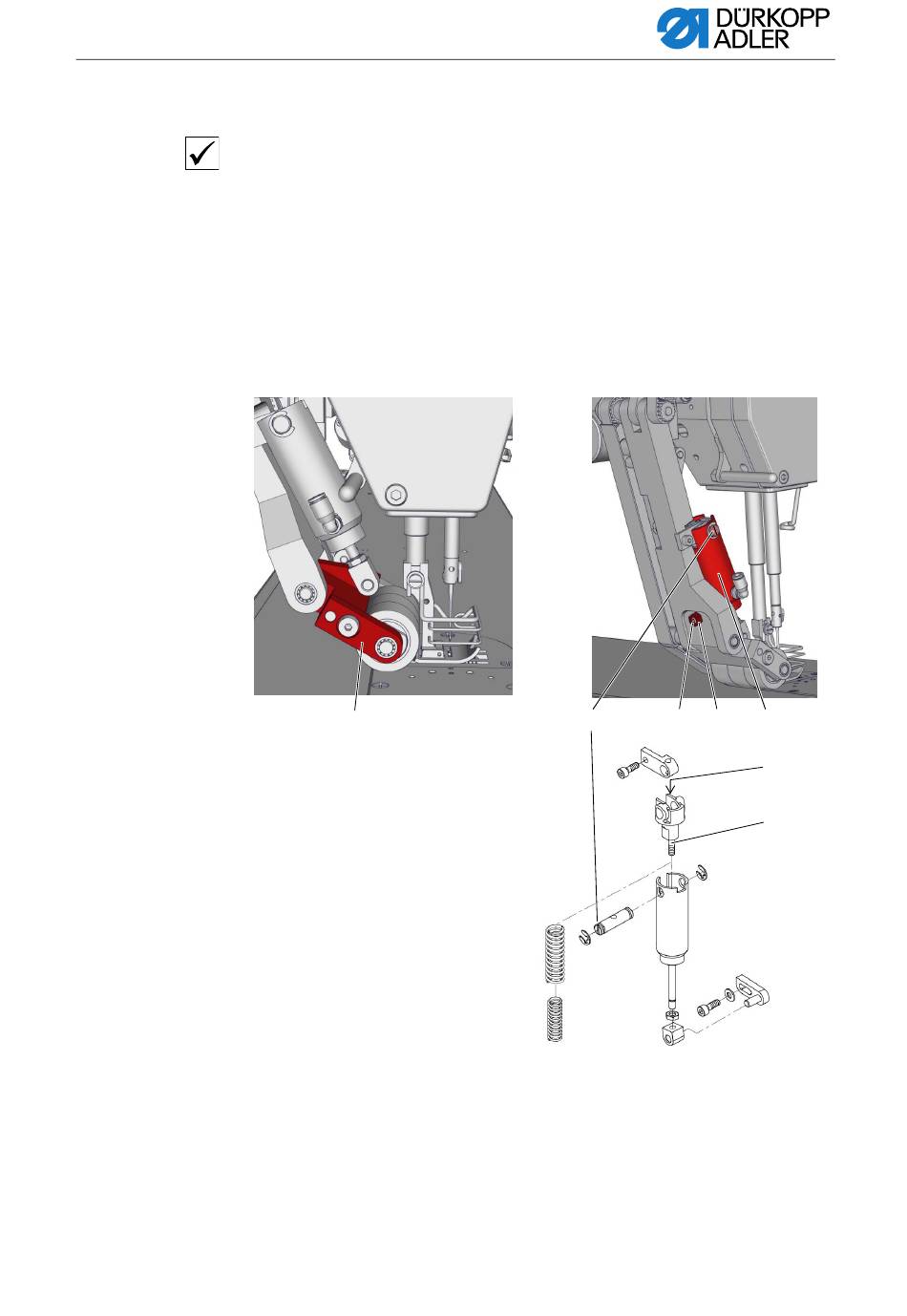

Abb. 43: Lüftung des Pullers
(1) - Kulisse
(2) - Bolzen
(3) - Stellschraube
(4) - Kontermutter
Serviceanleitung 52Xi, 52Xi-75 - 02.0 - 10/2022
① ② ③ ④
(5) - Pneuzylinder
(6) - Zugang zur Stellschraube(7)
(7) - Stellschraube
⑤
⑥
⑦
