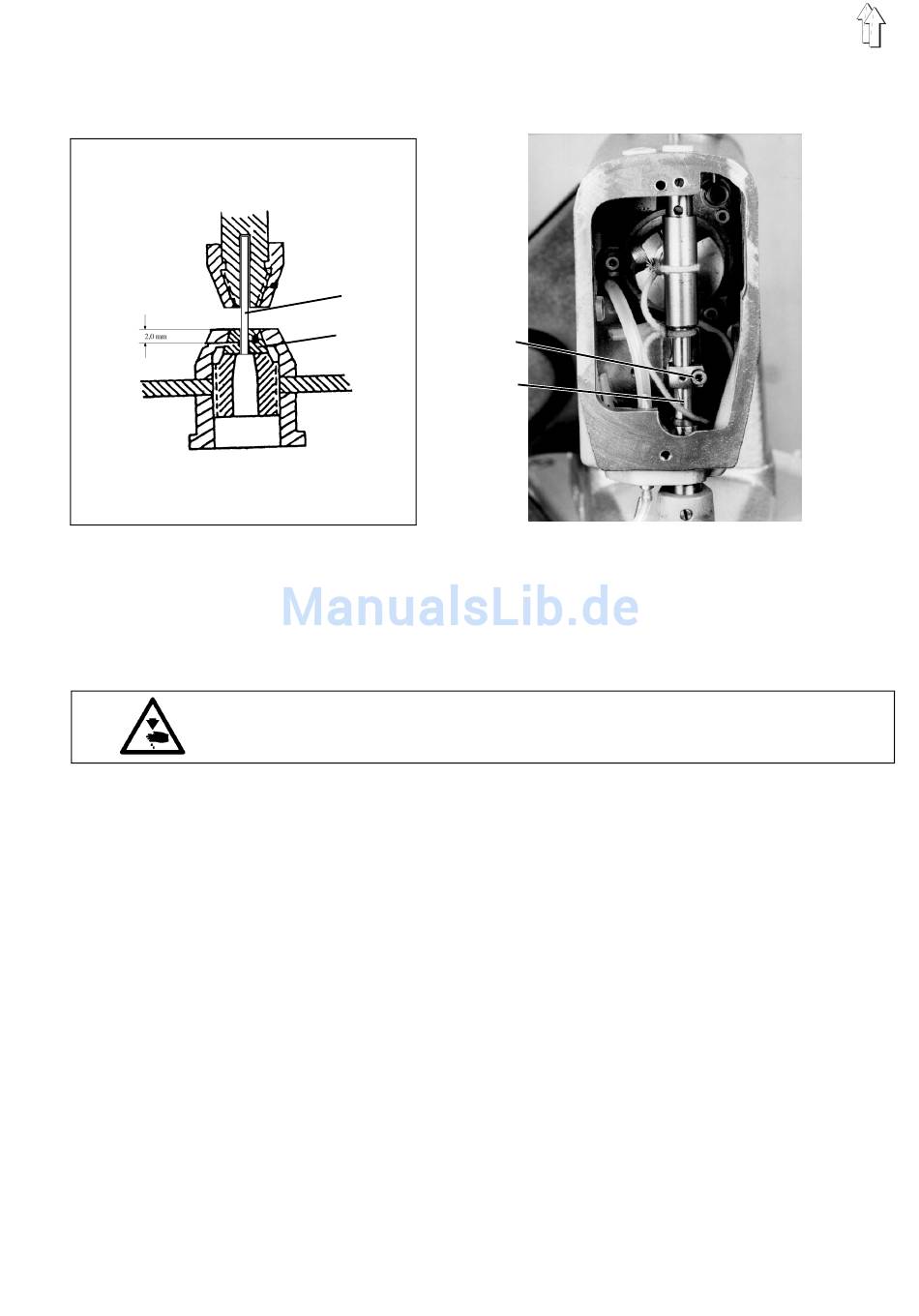

3.2.2 Stempelüberlappung bei Version 2
3
4
1
2
Der Stempel 3 soll in der Aufnahmebohrung der Stempelstange ganz
bis oben an den Anschlag geschoben sein. In seiner untersten
Stellung soll er 2 mm in die Matrize eingetaucht sein.
Vorsicht Verletzungsgefahr!
Vor dem Einstellen Hauptschalter ausschalten.
–
Kopfdeckel abschrauben.
–
Handrad so weit in Drehrichtung drehen, bis der Stempel in seinem
unteren Totpunkt steht.
–
Schraube 1 lösen und Stempelstange 2 so verstellen, daß der
Stempel 2 mm in die Matrize eingetaucht ist.
–
Schraube 1 wieder festziehen.
25
