2.4.3
Zeitpunkt der Greiferbewegung
K981 150002
In der Nadeltiefstellung soll der Greifer in seinem rechten
Umkehrpunkt stehen.
Bei einer Korrektur wird auch die Stellung der Fadengeberscheibe
verändert.
Vorsicht Verletzungsgefahr!
Vor dem Einstellen Hauptschalter ausschalten.
–

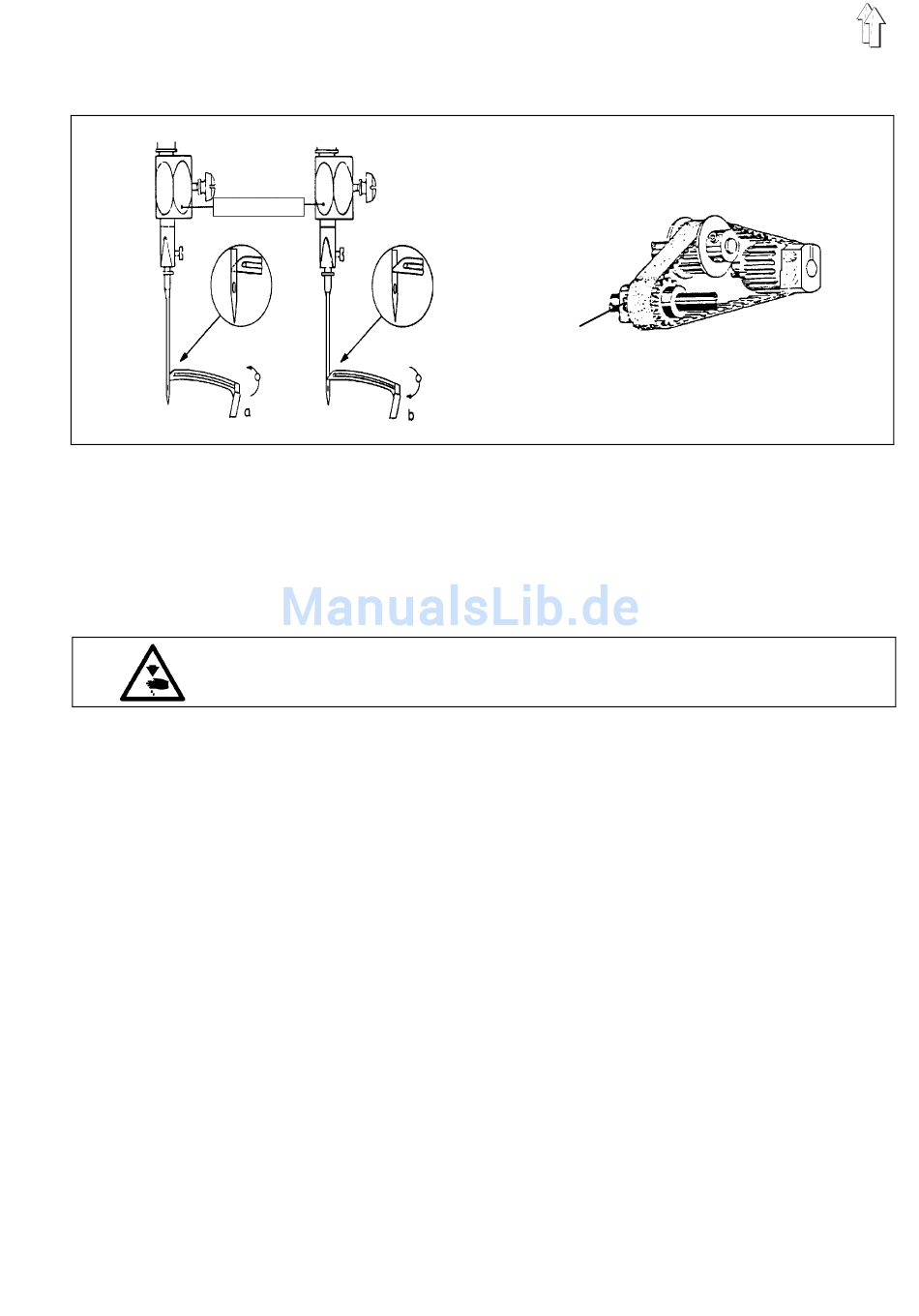

Handrad drehen, bis die Greiferspitze hinter der Nadel steht und
mit der linken Nadelseite fluchtet (Abb a).
–
Einstellkloben K981 150002 auf die Nadelstange setzen, gegen die
Nadelstangenführungsbuchse drücken und mit der Schraube
fixieren.
–
Handrad entgegen der Laufrichtung drehen, bis der Kloben wieder
an der Buchse anliegt. In dieser Stellung (Abb. b) muß die
Greiferspitze vor der Nadel stehen und mit der linken Nadelseite
fluchten.
Zeitpunkt einstellen
–
Schraube 1 am vorderen Zahnrad lösen.
–
Greiferträger festhalten und das Handrad entsprechend verdrehen.
1
