Magic-Flow 2
5.5.14.1 Roboter-
Kommunikationsmodul
(optionales Modul)

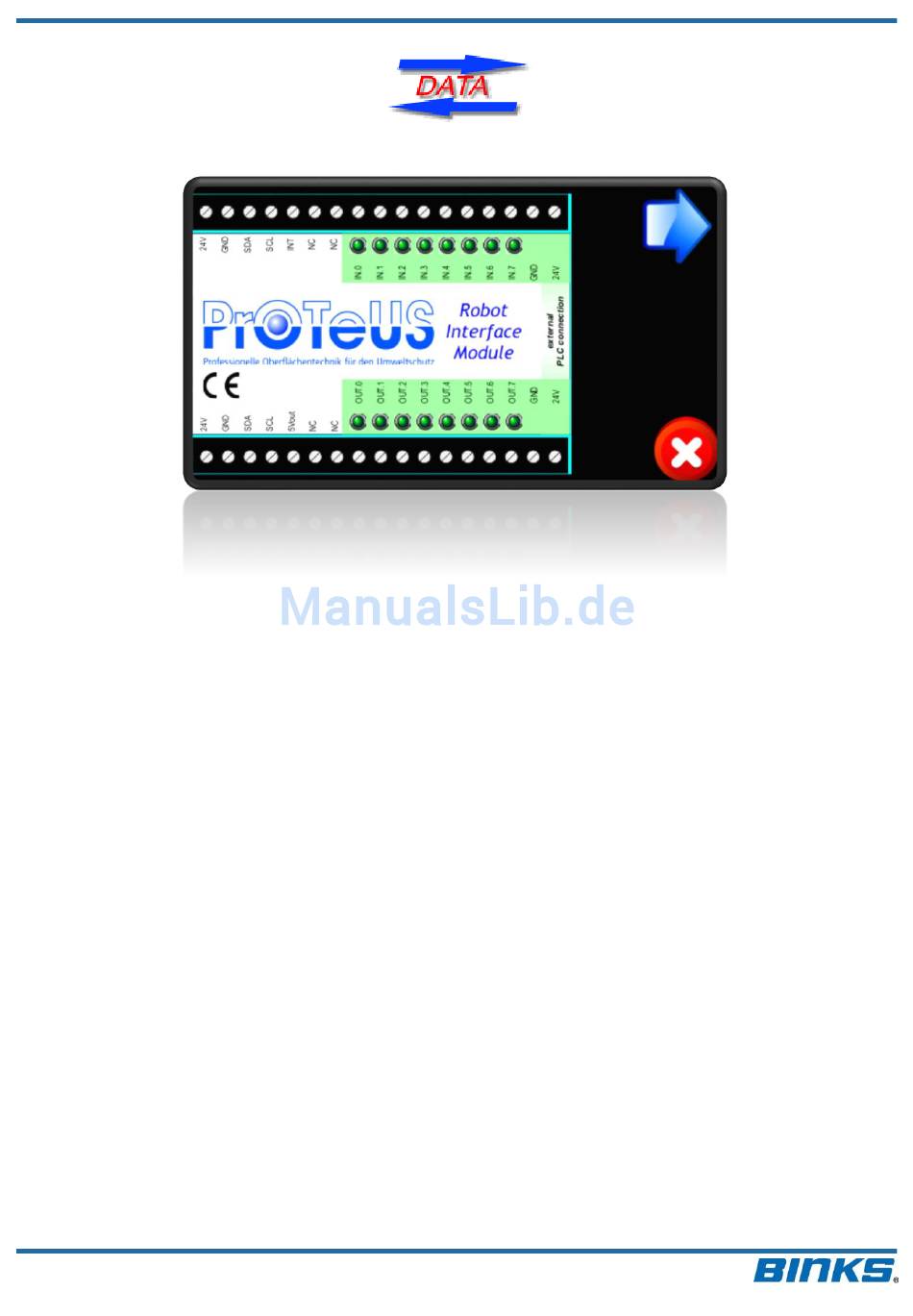

Dieser Bildschirm erlaubt die
Überprüfung der Kommunikation
mit dem Roboter-
Kommunikationsmodul.
Auf der Oberseite werden die acht
Eingänge des Moduls angezeigt.
Wird durch eine externe
SPS/Roboter /PC ein 24VDC-
Signal auf diesen Eingang
gesendet, leuchtet die dargestellte
LED auf dem Display auf, um
anzuzeigen, dass das Signal
erkannt wurde.
Rev. 08/2015
5.5.14.1 Robot communication
module
(optional module)
This screen allows you to check the
communication with the "robot com"
module.
On top the eight outputs of the
modules are shown. If a 24VDC
signal is sent by an external
PLC/robot/PC to this input, the LED
lights up to indicate that this signal
is recognized.
Page 65 of 113
Universal Electronic Mixing Solution
5.5.14.1 Module de
communication de Robot
(module optionnel)
Cet écran permet de vérifier la
communication avec le module de
communication du robot.
Sur le sommet des huit entrées du
module sont affichées. Envoi via
un automate / Robot / PC externe
un signal 24VDC à cette entrée, la
LED montré dans les lumières
d'affichage pour indiquer que le
signal a été détecté.
