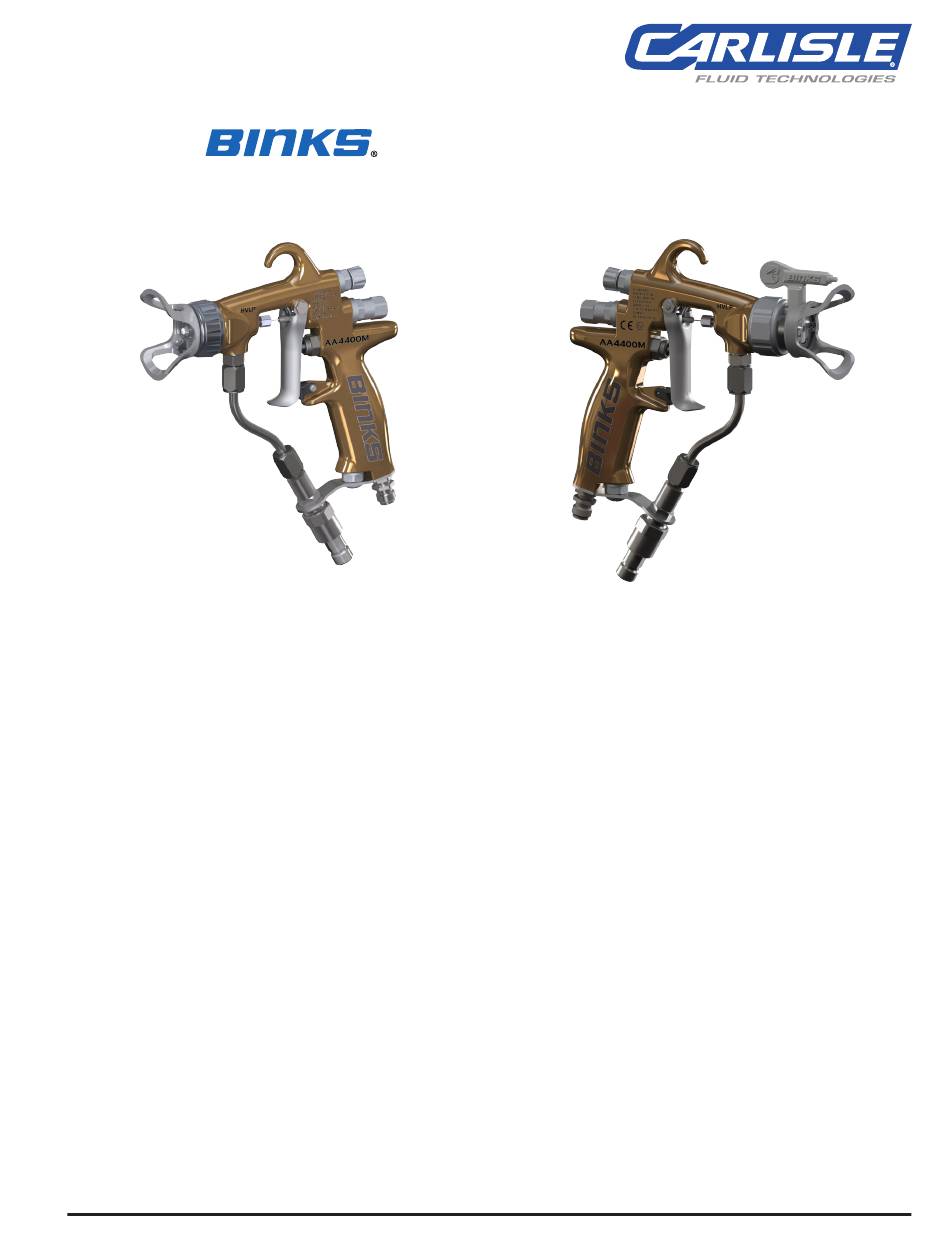

SERVICE-HANDBUCH
DE
FLACHSPITZEN
Die nachfolgenden Anweisungen beinhalten wichtige
Informationen, die für einen ordnungsgemäßen Betrieb
und eine präventive Wartung der Air-Assist Airless
Spritzpistole AA4400M von Binks nötig sind. Bitte lesen
Sie diese Anweisungen genau durch und stellen Sie
sicher, dass Sie deren Inhalt verstanden haben. Nur so
können Sie Ihre neue Spritzpistole AA4400M optimal
nutzen.
Die Farbe oder das Material, das Sie aufsprühen
möchten, wird in der Spritzpistole AA4400M vorab
1 bar [15 psi] ist der maximale Einlassluftdruck für HVLP (1 bar [15 psi] max. Für HVLP Twist-Spitzenkappe) oder verwenden Sie
den Einlassluftdruck von 1,4-2,8 bar [20-40 psi] für LVMP. Die HVLP-Flachspitze und die Twist-Spitzen-Luftkappen verbrauchen 230
L / m [8,3 SCFM] Luft an ihren jeweiligen maximalen Einlassluftdrücken. Die LVMP-Flachspitzen- und Twist-Spitzen-Luftkappen
verbrauchen 368 L / m [13 SCFM] bei 2,1 bar [30 psi] Einlassluftdruck.
77-2922-R11 (5/2018)

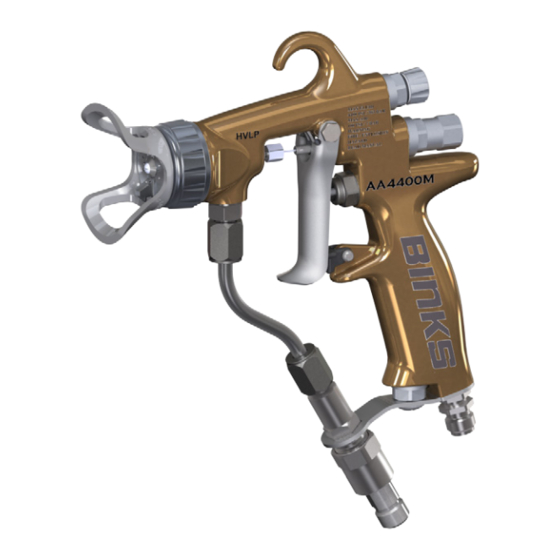

AA4400M
AIRLESS SPRITZPISTOLE
TECHNISCHE ANGABEN:
Maximaler Flüssigkeitsdruck:
Maximaler Luftdruck:
Spritzpistolenkörper:
Flüssigkeitsführende Teile:
Flüssigkeitssockel:
Flüssigkeitseinlassgröße:
Lufteinlassgröße:
Pistolengewicht:
DE-1 / 14
AIR-ASSIST
™
REVERSIBLE DEHDÜSEN
zerstäubt und mit einem typischen Flüssigkeitsdruck von
110-262 bar [1.600-3.800 psi] (optional bis zu 303 bar
[4.400 psi]) durch die Karbidspitze gepresst. Durch die
Vorabzerstäubung erzeugt die über die Luftkappe
zugeführte Formluft ein außergewöhnlich feines und
gleichmäßiges Sprühmuster. Dieses Sprühmuster
wiederum führt zu einem gleichmäßigen Finish für
Produkte, für die ein äußerst feines Finish ohne viel
Overspray und VOC-Emissionen nötig ist.
303 bar [4.400 psi]
6,8 bar [100 psi]
Geschmiedetes Aluminium
Edelstahl
Wolframcarbidsitz
1/4" NPS Außengewinde
1/4" BSP/NPS Außengewinde
490 g [17,28 oz.]
(ohne Spitze, Luftkappe, Schutzvorrichtung)
www.carlisleft.com
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Binks AA4400M
Inhaltszusammenfassung für Binks AA4400M
- Seite 1 110-262 bar [1.600-3.800 psi] (optional bis zu 303 bar und eine präventive Wartung der Air-Assist Airless [4.400 psi]) durch die Karbidspitze gepresst. Durch die Spritzpistole AA4400M von Binks nötig sind. Bitte lesen Vorabzerstäubung erzeugt die über die Luftkappe Sie diese Anweisungen genau durch und stellen Sie zugeführte Formluft ein außergewöhnlich feines und...
-
Seite 2: Eu-Konformitätserklärung
Produktbeschreibung / Objekt der Air Assist Guns - 0909-xxxx-x Erklärung : Dieses Produkt wurde entwickelt zur Wasser- und lösungsmittelhaltige Materialien Verwendung mit: Für den Einsatz in explosionsgefährdeten Zone 1 Bereichen geeignet Schutzniveau: II 2 G X Benannte Stelle Details und Rolle : Element Materials Technology. - Seite 3 Augenverletzungen oder Blindheit führen. reproduktive Schäden erachtet werden. DER ARBEITGEBER MUSS DIESE INFORMATIONEN DEM BEDIENER DES GERÄTS AUSHÄNDIGEN. WEITERE SICHERHEITSINFORMATIONEN ZU BINKS- UND DEVILBISS-GERÄTEN SIND IN DER ALLGEMEINEN BEDIENUNGSANLEITUNG ZUM GERÄT (GENERAL EQUIPMENT SAFETY BOOKLET) ZU FINDEN (77-5300). 77-2922-R11 (5/2018) DE-3 / 14 www.carlisleft.com...
- Seite 4 EINRICHTEN DER LACKIERPISTOLE TYPISCHER ANSCHLUSS HINWEIS Öl- und Wasserabsaugsystem Pumpe Bevor Sie fortfahren, müssen Sie sich vergewissern, dass der Abzug gesichert ist. Lufteinlass 1. Schließen Sie den Schlauch für die Hochdruckflüssigkeit am Regler Pistoleneingang fest an. Luft 2. Schließen Sie den Luftschlauch fest an der Spritzpistole an. 3.
- Seite 5 Luftkappe ist geeignet für 25’ Luftschläuche mit einem Innendurchmesser von 5/16” und einen auf nur 1,4 bar [20 psi] eingestellten Regler, und benötigt zum Formen eines weichen Sprühmusters 0,7 bar[10 psi] Zerstäubungsluft. Die Air-Assist H.V.L.P. Spritzpistole AA4400M arbeitet mit hohen Übertragungsraten und erfüllt sämtliche behördlichen Richtlinien für H.V.L.P. Spritzpistolen.
-
Seite 6: Reinigung
Überprüfen Sie die Schlauchanschlüsse des Pumpensiphons und ziehen Sie die Anschlüsse fest, lassen Sie die Luft aus der Farbleitung ab. Versuch des „Flachdrehens“ (teilweise Flachdrehen mit der Spritzpistole AA4400M Betätigung des Pistolenabzugs). nicht möglich. Streifenartige Karbidspitze teilweise verstopft. Reinigen Sie die Karbidspitze oder tauschen Sprühfinger... - Seite 7 REINIGUNG (Fortsetzung) 11. Wischen Sie die Außenfläche der Pistole mit eine Lappen eine entsprechende Kennzeichnung, die sie als geeignet für ab, der mit Lösungsmittel getränkt ist. Bitte beachten Sie, Reinigungszwecke ausweist. Falls der Benutzer der dass nicht alle Lösungsmittel für die Reinigung geeignet Spritzpistole Fragen in Bezug auf die Auswahl der sind.
- Seite 8 INSTANDHALTUNG DES LUFTVENTILS GRÜNDE FÜR DIE INSTANDHALTUNG DES LUFTVENTILS: A) Das Luftventil funktioniert nicht richtig (muss ggf. gereinigt werden). B) Routinewartung. C) Luftaustritte (Austausch empfohlen, siehe Seite 8) VORSICHT Bitte achten Sie darauf, vor Beginn einer jeden Reparatur den Flüssigkeits- und Luftdruck zur Pistole abzulassen.
- Seite 9 AUTAUSCH DES LUFTVENTILS GRÜNDE FÜR DEN AUSTAUSCH DES LUFTVENTILS: A) Luftaustritt durch die Spritzpistole. B) Luftventil funktioniert nicht richtig. VORSICHT Bitte achten Sie darauf, vor Beginn einer jeden Reparatur den Flüssigkeits- und Luftdruck zur Pistole abzulassen. 1. Entfernen Sie den Abzug und den Flüssigkeitsschlauch. (Siehe Bild 25 Bild 26 Bild 25 und 26)
-
Seite 10: Vorsicht Bild
EINBAU DER SCHUTZVORRICHTUNG FÜR DIE SPITZE GRÜNDE FÜR DEN EINBAU EINER SCHUTZVORRICHTUNG FÜR DIE SPITZE: Zum Austausch kaputter Schutzvorrichtungen für die Spitze WARNUNG Bei einem Druck von mehr als 69 bar [1000 psi] müssen Sie den Spitzenschutz verwenden, um sich zusätzlich vor Hautinjektionen zu schützen. - Seite 11 AA4400M AIR-ASSIST AIRLESS SPRITZPISTOLE DEHDÜSENBAUTEILE TWIST TIP PARTS 12-15 N-m [9-11 FT-LBS] 24-30 N-m [18-22 FT-LBS] 12-15 N-m [9-11 FT-LBS] FLAT TIP PARTS FLACHSPITZENBAUTEILE 24-30 N-m [18-22 FT-LBS] 24-30 N-m [18-22 FT-LBS] WARTUNGSSYMBOLE: MAINTENANCE SYMBOLS: = ITEM NUMBER = ARTIKELNUMMER...
-
Seite 12: Teileliste
AA4400M AIR-ASSIST AIRLESS SPRITZPISTOLE TEILELISTE Bitte geben Sie bei der Bestellung die Artikelnummer an (nicht alle Artikelnummern sind lieferbar). Bei der Angaben von Positionsnummern, siehe Seite DE-10. ARTIKEL- BESTELL- ARTIKEL- BESTELL- NUMMER BESCHREIBUNG MENGE NUMMER BESCHREIBUNG MENGE PISTOLENKÖRPER .......... 1 SN-402-K LUFTVENTILEINHEIT ........ - Seite 13 BESCHREIBUNG ARTIKELNUMMER 0909-4400-HF0000 (SPITZE NICHT IM LIEFERUMFANG ENTHALTEN) LVMP PISTOLENSATZ AA4400M MIT DREHDÜSE 0909-4400-LT0000 HVLP PISTOLENSATZ AA4400M MIT LUFTKAPPE AA-10 (DÜSE NICHT IM LIEFERUMFANG ENTHALTEN) 0909-4400-10000 (SPITZE NICHT IM LIEFERUMFANG ENTHALTEN) LVMP PISTOLENSATZ AA4400M MIT FLACHSPITZE 0909-4400-LF0000 (SPITZE NICHT IM LIEFERUMFANG ENTHALTEN) HVLP PISTOLENSATZ AA4400M MIT DREHDÜSE...
- Seite 14 Carlisle Fluid Technologies behält sich das Recht vor, die technischen Daten der Geräte ohne vorherige Ankündigung zu ändern. DeVilbiss , Ransburg , ms , BGK , und Binks ® ® ® ® ® sind eingetragene Warenzeichen von Carlisle Fluid Technologies, Inc.
