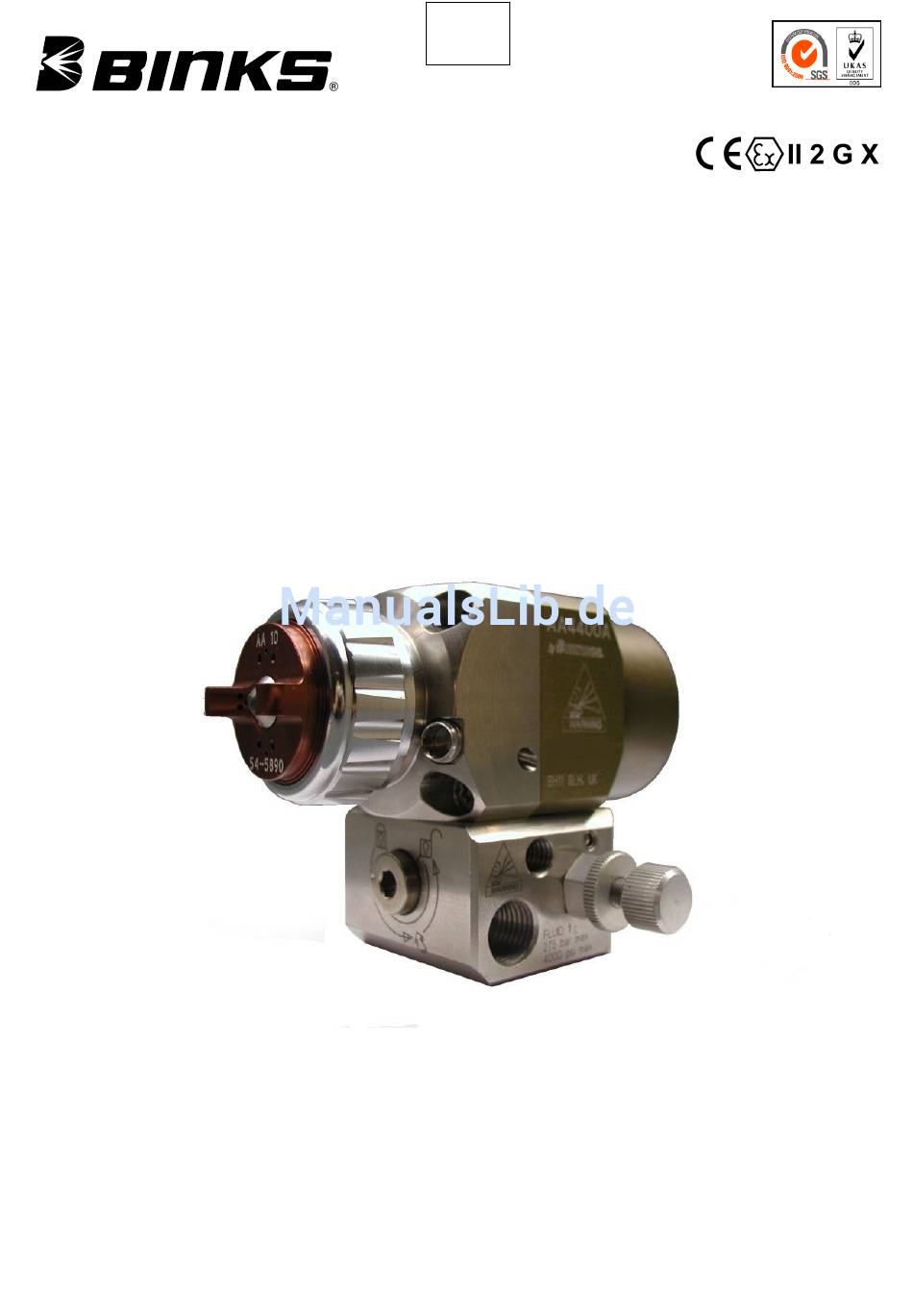

- Seite 1 SB-E-2-740 ISS.06 Betriebsanleitung AA4400A – Automatische Air Assisted Airless-Spritzpistole...
-
Seite 2: Inhaltsverzeichnis
Inhalt Seite 1 - Technische Angaben & Fertigungsmaterialien ....................... 3 2 - SICHERHEITSWARNUNGEN ............................. 4 Modellartikelnummern ..............................5 4 - Airless-Spitzen - Auswahltabelle (getrennt bestellen) ................... 5 5 - Teile ....................................6 5.1 Einzeldarstellung ..............................6 5.2 TEILELISTE ................................7 6 - Flüssigkeitsanschlüsse und Optionen ........................ -
Seite 3: Technische Angaben & Fertigungsmaterialien
EC-Konformitätserklärung Finishing Brands UK Limited, Ringwood Rd, Bournemouth, Dorset, BH11 9LH, UK, erklären eigenverantwortlich als Hersteller des Spritzpistolenmodells AA4400A, dass das Gerät, auf das sich dieses Dokument bezieht, die folgenden Richtlinien oder Normendokumente einhält: BS EN 292-1 TEILE 1 & 2: 1991, BS EN 1953: 1999. Daher halten diese Geräte die Schutzanforderungen der folgenden Vorschriften ein: Richtlinie des EU-Rates 98/37/EG zu Maschinen und Sicherheit und EN 13463-1:2001, Richtlinie des EU-Rates 94/9/EG zu Geräte und Schutzsysteme zur bestimmungsgemäßen... -
Seite 4: Sicherheitswarnungen
SICHERHEITSWARNUNGEN Brand und Explosion Lösungs- und Beschichtungsmittel sind ggf. leicht entflammbar oder entzündbar, wenn sie versprüht werden. Lesen IMMER Anweisungen Herstellers Beschichtungsmittels und die COSHH-Blätter, bevor Sie das Gerät einsetzen. Benutzer müssen alle örtlichen und bundesweiten Vorschriften und Anforderungen der Versicherungsgesellschaft hinsichtlich Belüftung, Brandsicherheitsmaßnahmen, Einsatz und Pflege der Arbeitsbereiche einhalten. -
Seite 5: Modellartikelnummern
Spritzpistole: B = Sprühkopf & Grundplatte G = Nur Sprühkopf Luftsteueelemente: Modell: M = Manuelle Steuerelemente montiert Luftkappe: AA44 = AA4400A P = Manuelle Steuerelemente entfernt 10 =AA10 HVLP & verstöpselt Rückführung: U = Grundplatte/keine Rückführung H = Kopfrückführung 4 - Airless-Spitzen - Auswahltabelle... -
Seite 6: Teile
5 - Teile 5.1 Einzeldarstellung Patente angemeldet (16) DICHTUNGSKARTUSCHE SPA-76 BESTELL- REF. BESCHREIBUNG MGE. NUMMER SPA-46X-K4 O-RING SPA-29X-K4 O-RING SPA-95 GEHÄUSE SPA-96-K4 DICHTUNG © 2013 Finishing Brands UK Ltd. -
Seite 7: Teileliste
5.2 TEILELISTE MENGE BESTELLNUMM GRUNDPLATTE/KEINE KOPFRÜCKFÜHRU BESCHREIBUNG RÜCKFÜHRUNG SPA-65 KÖRPER LUFTVENTILKOLBEN S-28224X-K4 O-RING KOLBEN SPA-68-K KOLBEN (2(x2), 3(x2), 4 & 5) SPA-45X-K2 O-RING S-28219X-K4 O-RING S-28220X-K2 O-RING SPA-67 ENDKAPPE SPA-13 KOLBENFEDER SPA-53-K10 DICHTUNG SPA-64-K SPRÜHKOPF SPA-64H-K SPRÜHKOPF - RÜCKFÜHRUNG SPA-97-K10 DICHTUNG NADELFASSUNG SPA-69-K... -
Seite 8: Flüssigkeitsanschlüsse Und Optionen
6 - Flüssigkeitsanschlüsse und Optionen Filter Keine Rückführung ¼ Zoll Zufuhr rechts Keine Rückführung Zufuhr links Grundplatten- rückführung Zufuhr rechts oder links Kopfrückführung Zufuhr rechts oder links Wichtig: Schutzbeschichtungen wurden für den Einlagerungsschutz verwendet. Spülen Sie das Gerät vor dem Einsatz mit geeignetem Lösungsmittel. -
Seite 9: Abmessungen & Anschlüsse
7 - Abmessungen & Anschlüsse (alle Abmessungen in mm) A – Flüssigkeitszulauf ¼ Zoll NPS (x2) (siehe Flüssigkeitsanschlüsse und Optionen 275 bar maximum B – Abzug/Zylinder M5 4 bis 10 bar C – Muster- & Längenluftzufuhr ¼ Zoll BSP D – Befestigungsloch Ø5 x 4 tief E –... -
Seite 10: Luftanschluss
7.1 Luftanschluss Abzug/Zylinderluftzufuhr Muster-/Längenluftzufuhr 3/2 Ventil Druckregler 4-10 bar / 60-145 psi 0-1 bar / 0-15 psi empfohlen 10 bar / 145 psi maximal 8 - Sprühsetup Handräder für Schraubenmuster und 1- Airless-Spitze Längensteuerung sind ganz geschlossen. 1 – Wählen Sie die Airless-Spitzengröße und den Winkel,um die Mustergröße, Flussrate und Zerstäubung zu erhalten. -
Seite 11: Pistolenabschnittsansicht
9 - Pistolenabschnittsansicht © 2013 Finishing Brands UK Ltd. -
Seite 12: Wartung
10 - Wartung Warnung: Prüfen Sie vor dem Durchführen von Wartungsarbeiten, dass der Luft- und Flüssigkeitsdruck abgelassen ist. 10.1 Symbollegende Mit Vasiline einschmieren Benötigtes Werkzeug und benötigte Größe Auf angebenes Drehmoment anziehen Bestandteilsrichtungspfeil für Demontage und Folgenummer Hinweis: Für Montage die Reihenfolge umkehren 10.2 Abnehmen des Sprühkopfes Hinweis: Der Sprühkopf wird in... -
Seite 13: Entfernen Des Filters
WARTUNG 10.3 Entfernen des Filters 10.4 Trennen des Kopfes und des Körpers © 2013 Finishing Brands UK Ltd. -
Seite 14: Entfernen Der Nadel Und Der Dichtung
WARTUNG 10.5 Entfernen der Nadel und der Dichtung 10.6 Entfernen des Kolbens © 2013 Finishing Brands UK Ltd. -
Seite 15: Sprühkopf
WARTUNG 10.7 Sprühkopf 10.8 Luftkappe, Spitze, Indexierung A – Mit dem Indexring (Luftkappe) kann die Kappe um jeweils 45º gedreht werden. Sie kann abgenommen und nicht verwendet werden, um ungehinderte Drehung zu bieten. B – Lufterverteiler/Indexplatte kann um jeweils 15º gedreht werden. ©... -
Seite 16: Verteiler
WARTUNG 10.9 Verteiler © 2013 Finishing Brands UK Ltd. -
Seite 17: Zubehör
11 - Zubehör Reinigungsbürste Spitzenreiniger (12 Stück) (3 Stück) DSG-4003 4900-5-1-K3 Filter, ¼Zoll NPS (Innen- Pistolenreinigungskit /Außengewinde) KK-4584 100 Micron 400 bar Gehäusefilter - 54-3655 Filtereinsatz - 54-1835 Airless-Schlauch, 6,4 mm Remoteluftadapter (2 Durchmesser, ¼ Zoll NPS Stück) (Aussengewinde), 325 bar Ersetzt AGG-403 SPA-22-K2 7,5 m - H-5818...
