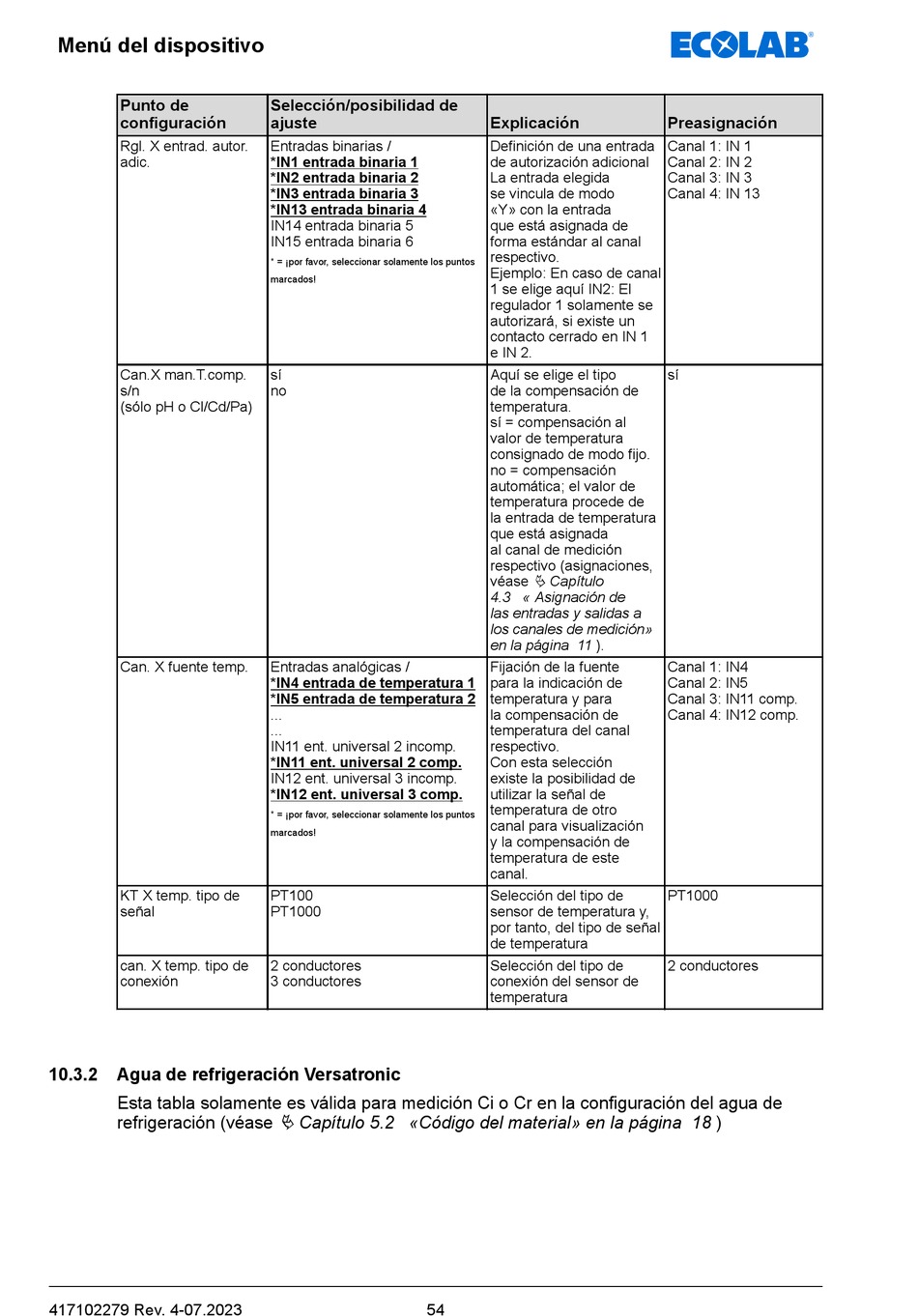

Menú del dispositivo
Punto de
configuración
Rgl. X entrad. autor.
adic.
Can.X man.T.comp.
s/n
(sólo pH o Cl/Cd/Pa)
Can. X fuente temp.
KT X temp. tipo de
señal
can. X temp. tipo de
conexión
10.3.2
Agua de refrigeración Versatronic
Esta tabla solamente es válida para medición Ci o Cr en la configuración del agua de
refrigeración (véase
417102279 Rev. 4-07.2023
Selección/posibilidad de
ajuste
Entradas binarias /
*IN1 entrada binaria 1
*IN2 entrada binaria 2
*IN3 entrada binaria 3
*IN13 entrada binaria 4
IN14 entrada binaria 5
IN15 entrada binaria 6
* = ¡por favor, seleccionar solamente los puntos
marcados!
no
Entradas analógicas /
*IN4 entrada de temperatura 1
*IN5 entrada de temperatura 2
...
...
IN11 ent. universal 2 incomp.
*IN11 ent. universal 2 comp.
IN12 ent. universal 3 incomp.
*IN12 ent. universal 3 comp.
* = ¡por favor, seleccionar solamente los puntos
marcados!
PT100
PT1000
2 conductores
3 conductores
Ä Capítulo 5.2 «Código del material» en la página 18 )
54
Explicación
Definición de una entrada
de autorización adicional
La entrada elegida
se vincula de modo
«Y» con la entrada
que está asignada de
forma estándar al canal
respectivo.
Ejemplo: En caso de canal
1 se elige aquí IN2: El
regulador 1 solamente se
autorizará, si existe un
contacto cerrado en IN 1
e IN 2.
Aquí se elige el tipo
de la compensación de
temperatura.
sí = compensación al
valor de temperatura
consignado de modo fijo.
no = compensación
automática; el valor de
temperatura procede de
la entrada de temperatura
que está asignada
al canal de medición
respectivo (asignaciones,
véase
Ä Capítulo
4.3 « Asignación de
las entradas y salidas a
los canales de medición»
en la página 11 ).
Fijación de la fuente
para la indicación de
temperatura y para
la compensación de
temperatura del canal
respectivo.
Con esta selección
existe la posibilidad de
utilizar la señal de
temperatura de otro
canal para visualización
y la compensación de
temperatura de este
canal.
Selección del tipo de
sensor de temperatura y,
por tanto, del tipo de señal
de temperatura
Selección del tipo de
conexión del sensor de
temperatura
Preasignación
Canal 1: IN 1
Canal 2: IN 2
Canal 3: IN 3
Canal 4: IN 13
Canal 1: IN4
Canal 2: IN5
Canal 3: IN11 comp.
Canal 4: IN12 comp.
PT1000
2 conductores
