Ci-Messung (Leitfähigkeit Induktiv) - ECOLAB Versatronic Kurz- Betriebsanleitung

Elektrischer Anschluss
7.6.3 Ci-Messung (Leitfähigkeit induktiv)
Anschlussplan A für Sonde 1024xxxx (blau)
Steckplatz Option/ Anschlussvariante
IN 7 Ci-Optionsplatine (induktive Leitfähigkeitsmessung)
IN 8
1 = Senderspule + (BN)
IN 9
2 = Senderspule Gnd (WH)
IN 10
3 = Empfängerspule + (PK)
4 = Empfängerspule Gnd (SR)
5 = nicht belegt
6 = Schirm (BK)

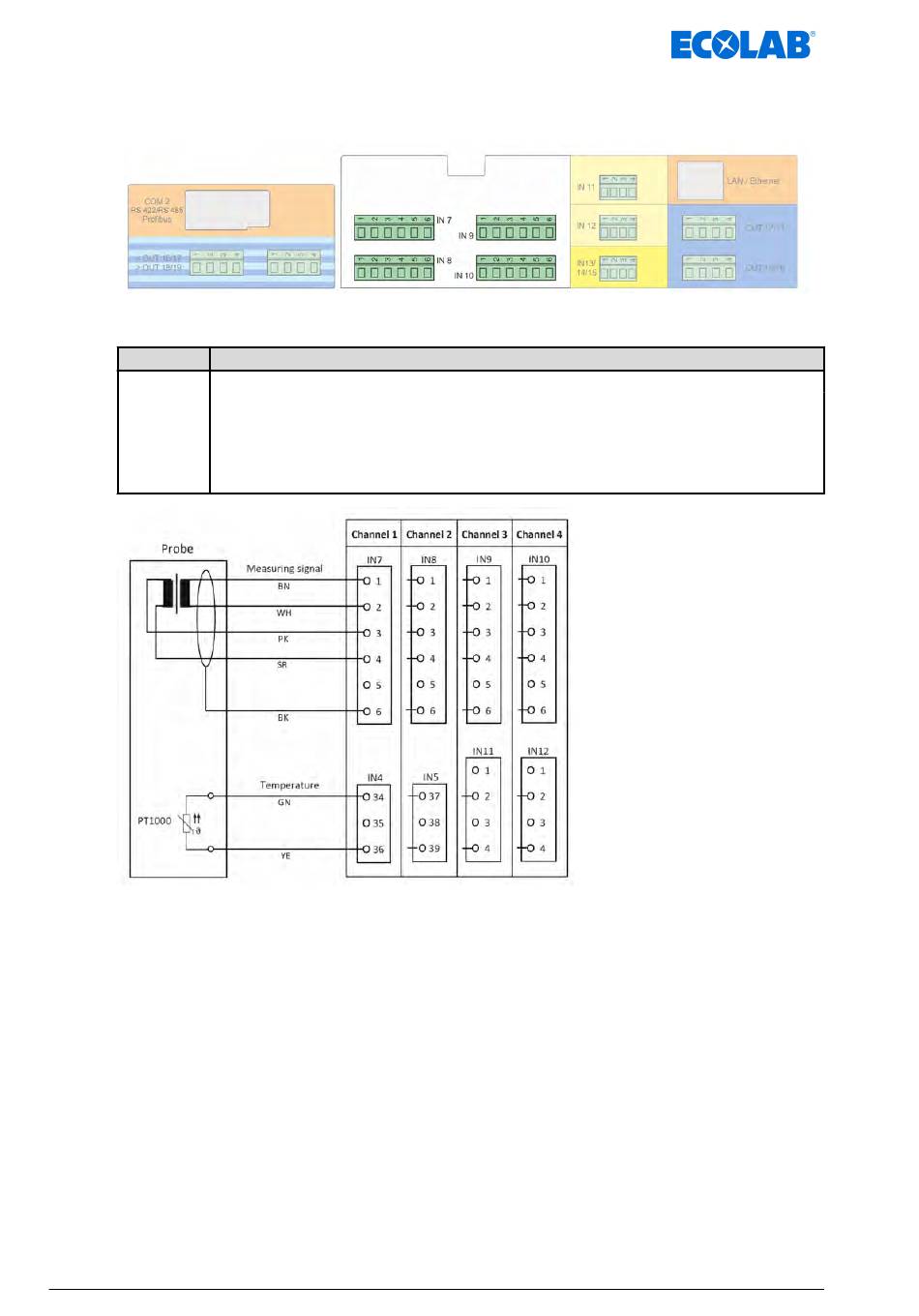

Abb. 9: Anschlussplan A für Sonde 1024xxxx (blau)
