ECOLAB Versatronic Kurz- Betriebsanleitung Seite 225

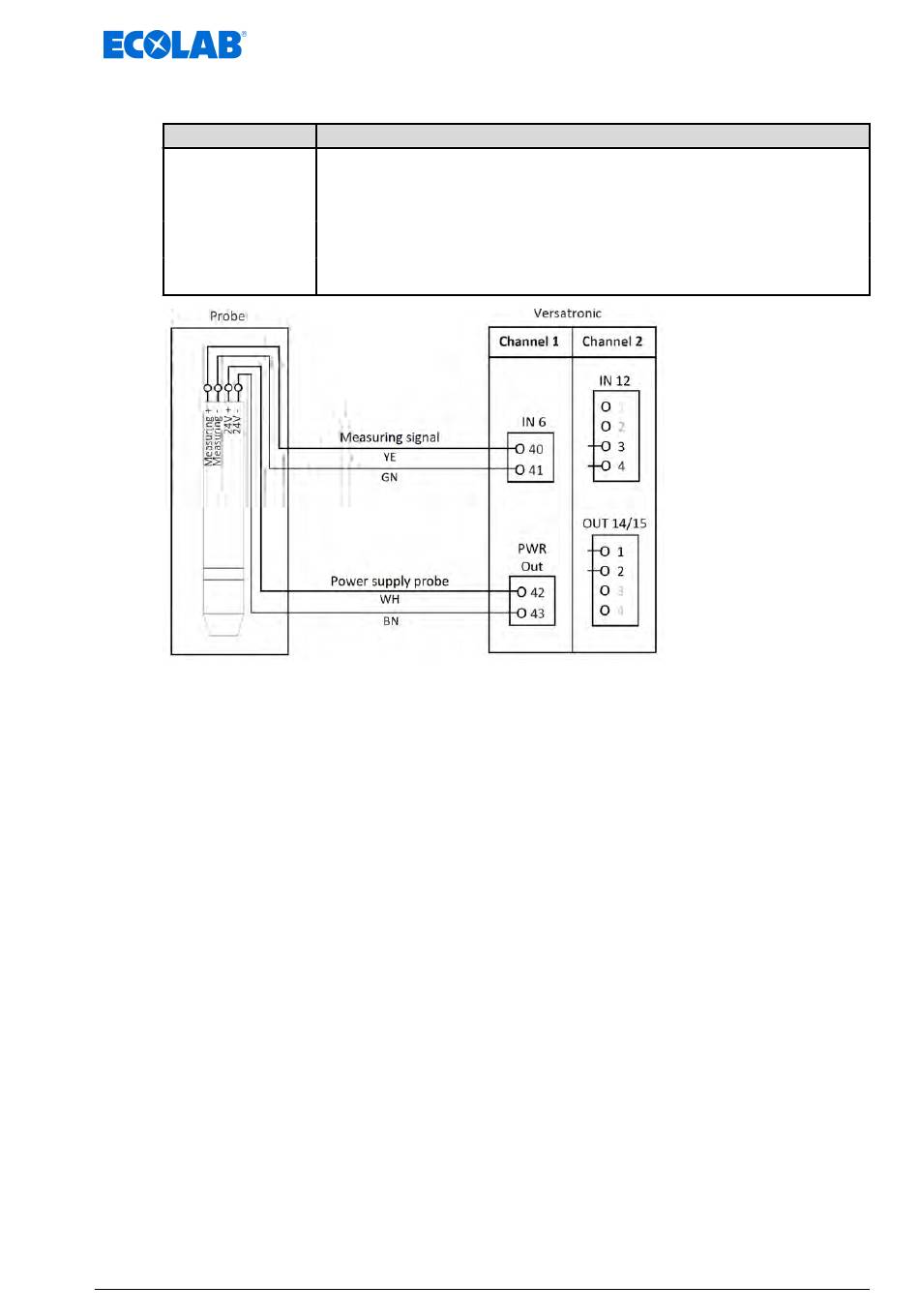

Schema di collegamento B modello a quattro fili
Slot Opzione / variante di collegamento
IN 6 40 = segnale di misurazione + (YE)
41 = Segnale di misurazione - (GN)
PWR OUT 24V 42 = alimentazione + (WH)
43 = alimentazione Gnd (BN)
IN 12 3 = segnale di misurazione + (YE)
4 = Segnale di misurazione - (GN)
OUT 14/15 1 = alimentazione + (WH)
2 = alimentazione Gnd (BN)
Fig. 17: Schema di collegamento B modello a quattro fili
Collegamento elettrico
39 417102279 Rev. 4-07.2023
