ECOLAB Versatronic Kurz- Betriebsanleitung Seite 28

Elektrischer Anschluss
7.6.2 Cr-Messung
Steckplatz Option/ Anschlussvariante
IN 7 CR-Optionsplatine (konduktive Leitfähigkeitsmessung) 2-Elektrodensystem mit 2-Draht-
IN 8 Leitung.
IN 9 1 = Außenelektrode + (BN)
IN 10 2 = Brücke zwischen 1 und 2
3 = Brücke zwischen 3 und 4
4 = Innenelektrode + (WH)
5 = nicht belegt
6 = Außenelektrode Gnd (BK)
Innenelektrode Gnd (BK)

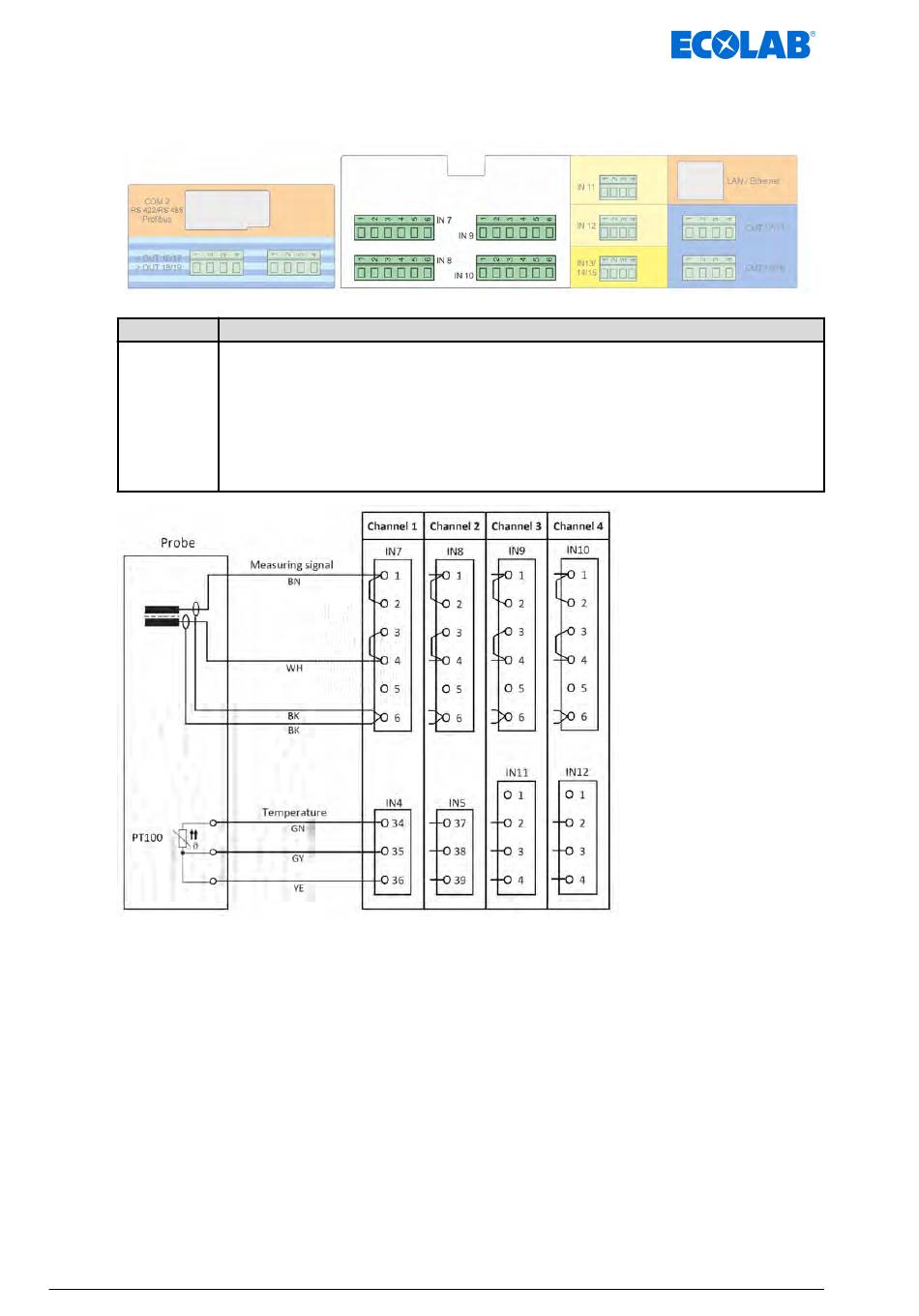

Abb. 7: Anschlussplan Cr-Messung (Leitfähigkeit konduktiv)
417102279 Rev. 4-07.2023
Messmodule
28
