7 Collegamento elettrico
Personale:
7.1 Istruzione per l'installazione
Vedi Istruzioni operative 417102269, Capitolo «Istruzioni per l'installazione» .
7.2 Inserire e collegare i cavi
Vedi Istruzioni operative 417102269, Capitolo «Inserire e collegare i cavi» .
7.3 Isolamento elettrico
Vedi Istruzioni operative 417102269, Capitolo «Isolamento elettrico» .

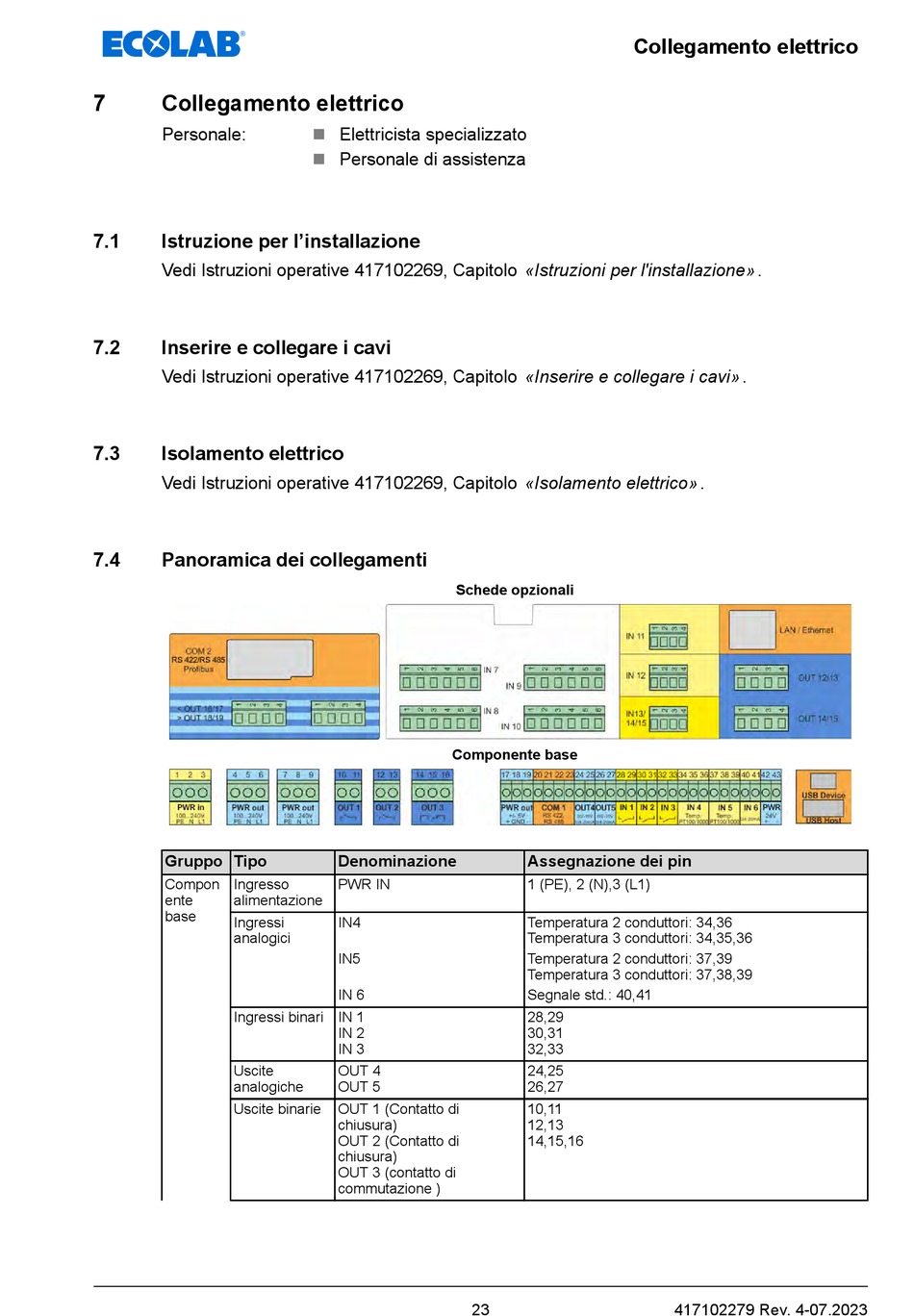

7.4 Panoramica dei collegamenti
Gruppo Tipo
Compon Ingresso
ente alimentazione
base
Ingressi
analogici
Ingressi binari IN 1
Uscite
analogiche
Uscite binarie
n Elettricista specializzato
n Personale di assistenza
Schede opzionali
Componente base
Denominazione
PWR IN
IN4
IN5
IN 6
IN 2
IN 3
OUT 4
OUT 5
OUT 1 (Contatto di
chiusura)
OUT 2 (Contatto di
chiusura)
OUT 3 (contatto di
commutazione )
23
Collegamento elettrico
Assegnazione dei pin
1 (PE), 2 (N),3 (L1)
Temperatura 2 conduttori: 34,36
Temperatura 3 conduttori: 34,35,36
Temperatura 2 conduttori: 37,39
Temperatura 3 conduttori: 37,38,39
Segnale std.: 40,41
28,29
30,31
32,33
24,25
26,27
10,11
12,13
14,15,16
