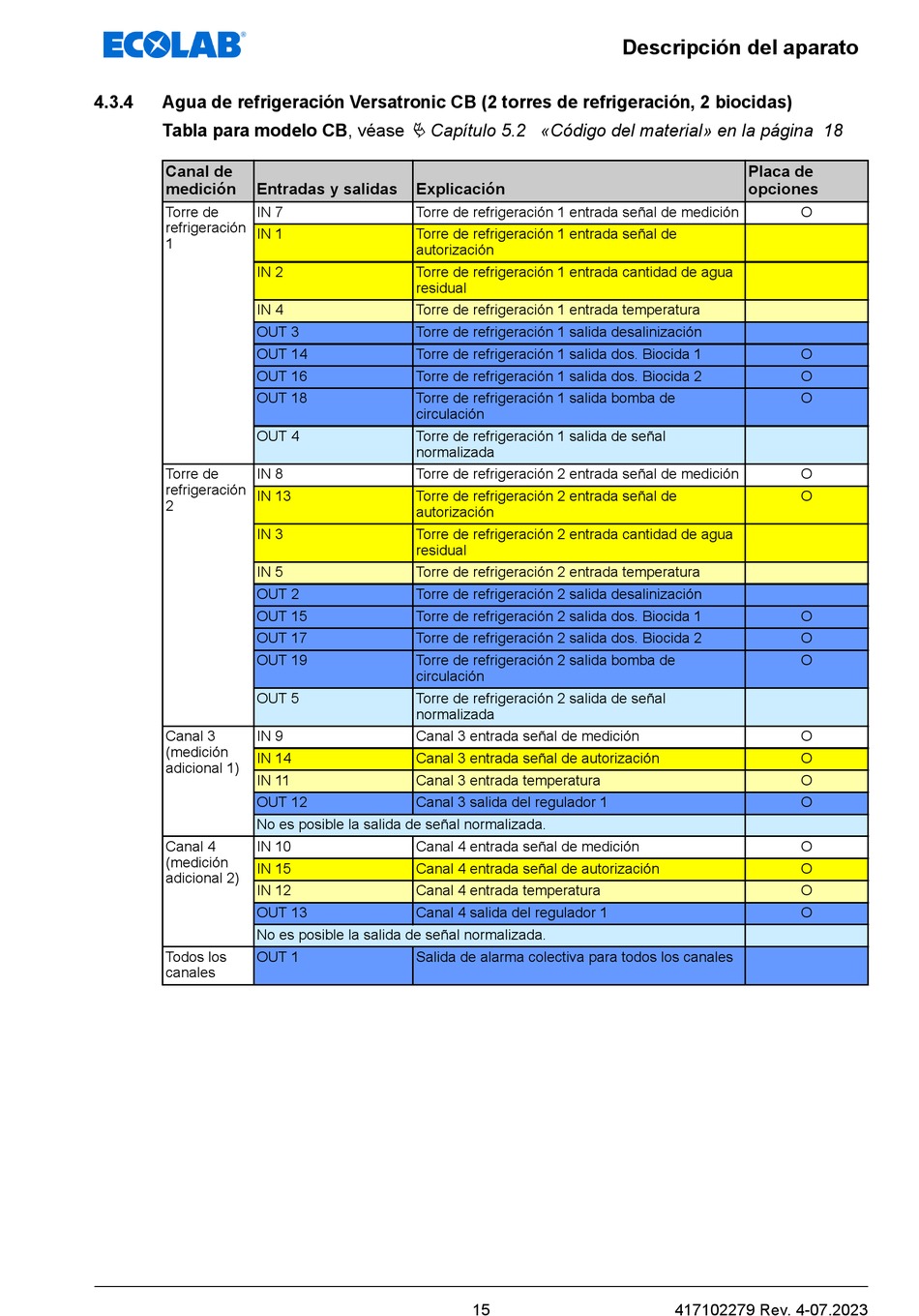

4.3.4 Agua de refrigeración Versatronic CB (2 torres de refrigeración, 2 biocidas)
Tabla para modelo CB, véase
Canal de
medición Entradas y salidas
Torre de IN 7
refrigeración
IN 1
1
IN 2
IN 4
OUT 3
OUT 14
OUT 16
OUT 18
OUT 4
Torre de IN 8
refrigeración
IN 13
2
IN 3
IN 5
OUT 2
OUT 15
OUT 17
OUT 19
OUT 5
Canal 3 IN 9
(medición
IN 14
adicional 1)
IN 11
OUT 12
No es posible la salida de señal normalizada.
Canal 4 IN 10
(medición
IN 15
adicional 2)
IN 12
OUT 13
No es posible la salida de señal normalizada.
Todos los OUT 1
canales
Ä Capítulo 5.2 «Código del material» en la página 18
Explicación
Torre de refrigeración 1 entrada señal de medición
Torre de refrigeración 1 entrada señal de
autorización
Torre de refrigeración 1 entrada cantidad de agua
residual
Torre de refrigeración 1 entrada temperatura
Torre de refrigeración 1 salida desalinización
Torre de refrigeración 1 salida dos. Biocida 1
Torre de refrigeración 1 salida dos. Biocida 2
Torre de refrigeración 1 salida bomba de
circulación
Torre de refrigeración 1 salida de señal
normalizada
Torre de refrigeración 2 entrada señal de medición
Torre de refrigeración 2 entrada señal de
autorización
Torre de refrigeración 2 entrada cantidad de agua
residual
Torre de refrigeración 2 entrada temperatura
Torre de refrigeración 2 salida desalinización
Torre de refrigeración 2 salida dos. Biocida 1
Torre de refrigeración 2 salida dos. Biocida 2
Torre de refrigeración 2 salida bomba de
circulación
Torre de refrigeración 2 salida de señal
normalizada
Canal 3 entrada señal de medición
Canal 3 entrada señal de autorización
Canal 3 entrada temperatura
Canal 3 salida del regulador 1
Canal 4 entrada señal de medición
Canal 4 entrada señal de autorización
Canal 4 entrada temperatura
Canal 4 salida del regulador 1
Salida de alarma colectiva para todos los canales
15
Descripción del aparato
Placa de
opciones
