9.1.3.2 Anzeigeelemente Versatronic Kühlwasser

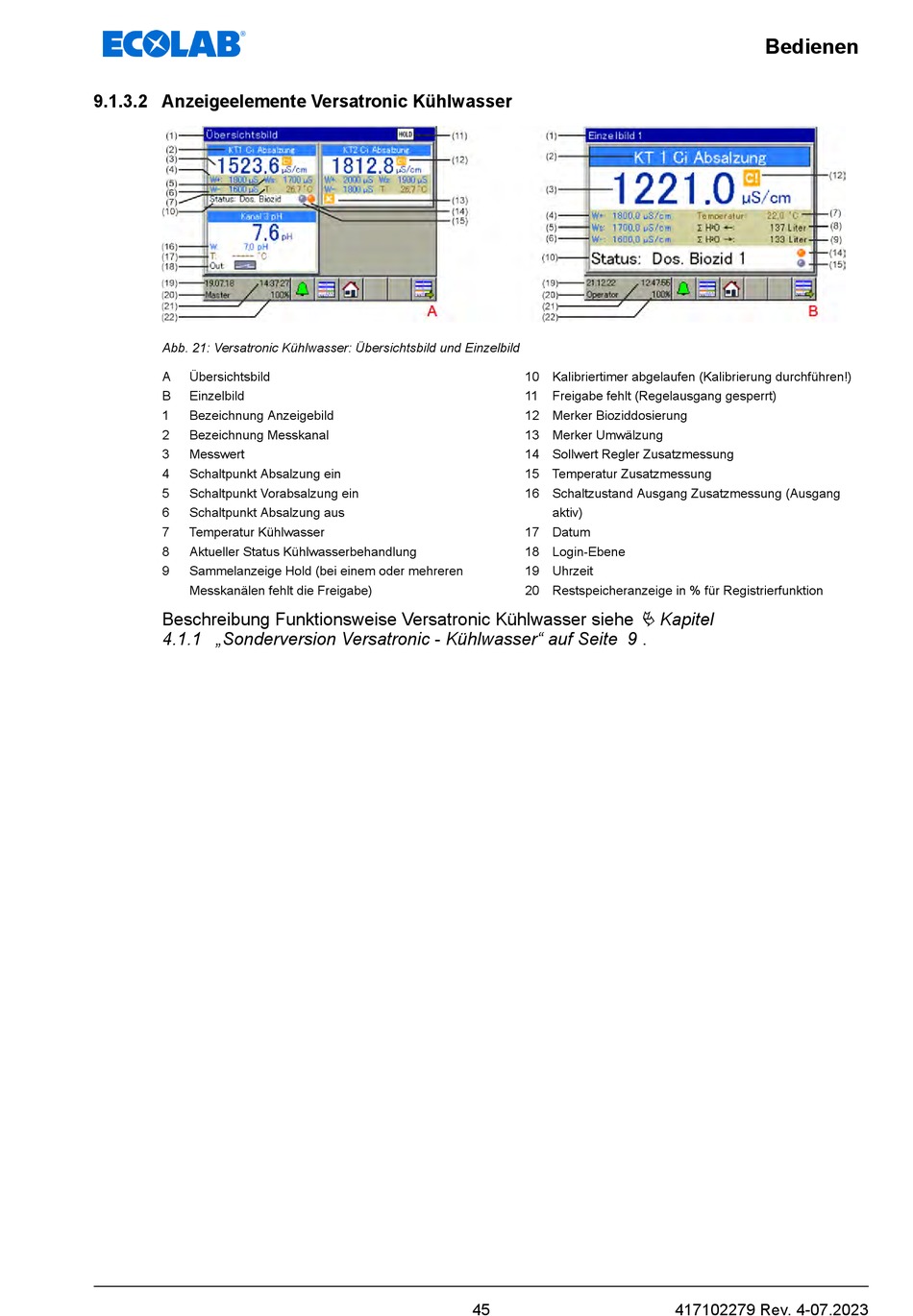

Abb. 21: Versatronic Kühlwasser: Übersichtsbild und Einzelbild
A Übersichtsbild
B Einzelbild
1 Bezeichnung Anzeigebild
2 Bezeichnung Messkanal
3 Messwert
4 Schaltpunkt Absalzung ein
5 Schaltpunkt Vorabsalzung ein
6 Schaltpunkt Absalzung aus
7 Temperatur Kühlwasser
8 Aktueller Status Kühlwasserbehandlung
9 Sammelanzeige Hold (bei einem oder mehreren
Messkanälen fehlt die Freigabe)
Beschreibung Funktionsweise Versatronic Kühlwasser siehe
4.1.1 „Sonderversion Versatronic - Kühlwasser" auf Seite 9 .
10 Kalibriertimer abgelaufen (Kalibrierung durchführen!)
11 Freigabe fehlt (Regelausgang gesperrt)
12 Merker Bioziddosierung
13 Merker Umwälzung
14 Sollwert Regler Zusatzmessung
15 Temperatur Zusatzmessung
16 Schaltzustand Ausgang Zusatzmessung (Ausgang
aktiv)
17 Datum
18 Login-Ebene
19 Uhrzeit
20 Restspeicheranzeige in % für Registrierfunktion
Ä Kapitel
