Conexión eléctrica
7.6.2 Medición Cr
Ranura de
inserción Opción/ variante de conexión
IN 7 Placa de opciones CR (medición de la conductividad conductiva) sistema de 2 electrodos
IN 8 con línea de 2 hilos.
IN 9 1 = electrodo exterior + (BN)
IN 10 2 = puente entre 1 y 2
3 = puente entre 3 y 4
4 = electrodo interior + (WH)
5 = no ocupado
6 = electrodo exterior Gnd (BK)
electrodo interior Gnd (BK)

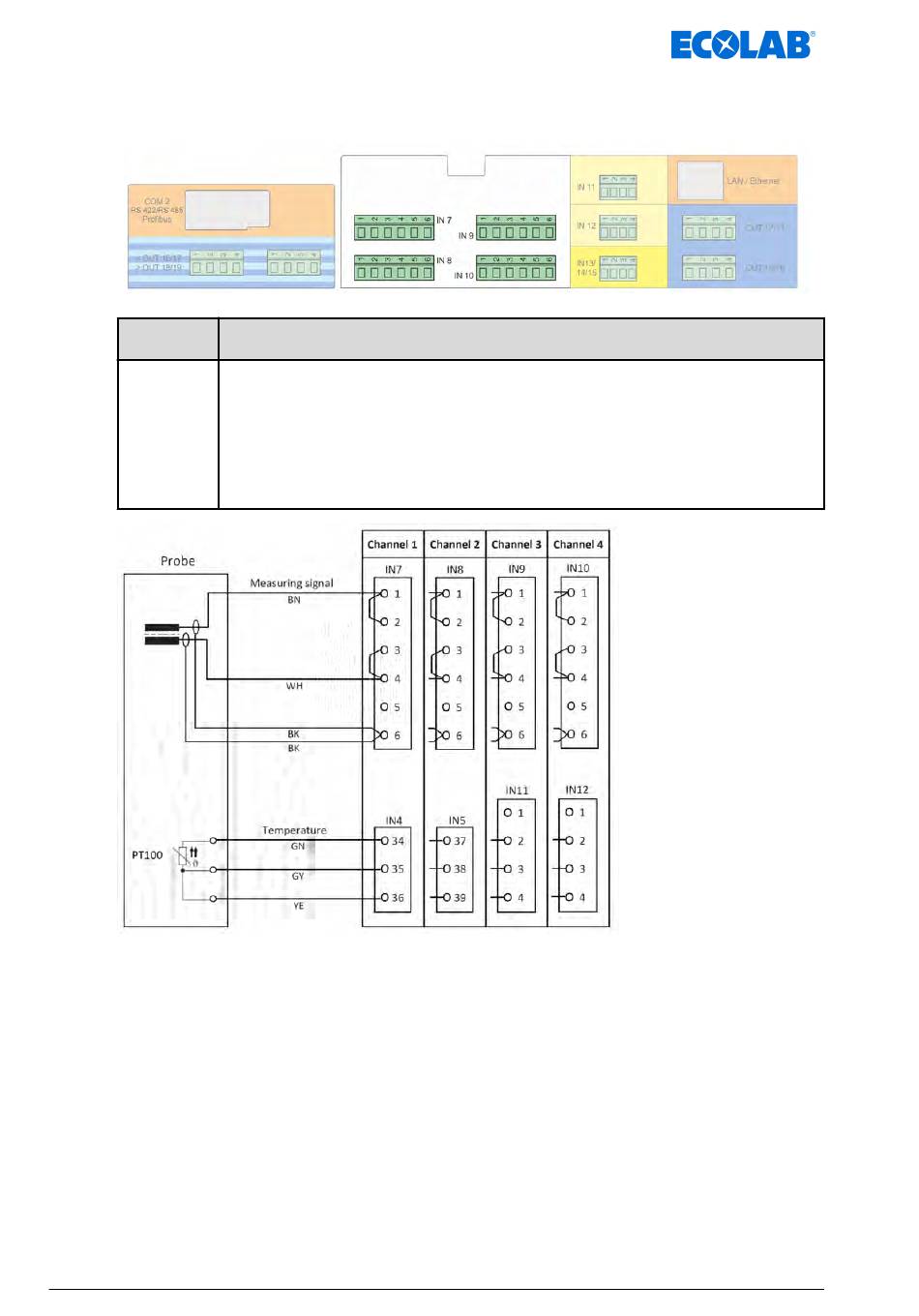

Fig. 7: Plano de conexiones medición CR (conductividad conductiva)
