Conexión eléctrica
7.6.3 Medición Ci (conductividad inductiva)

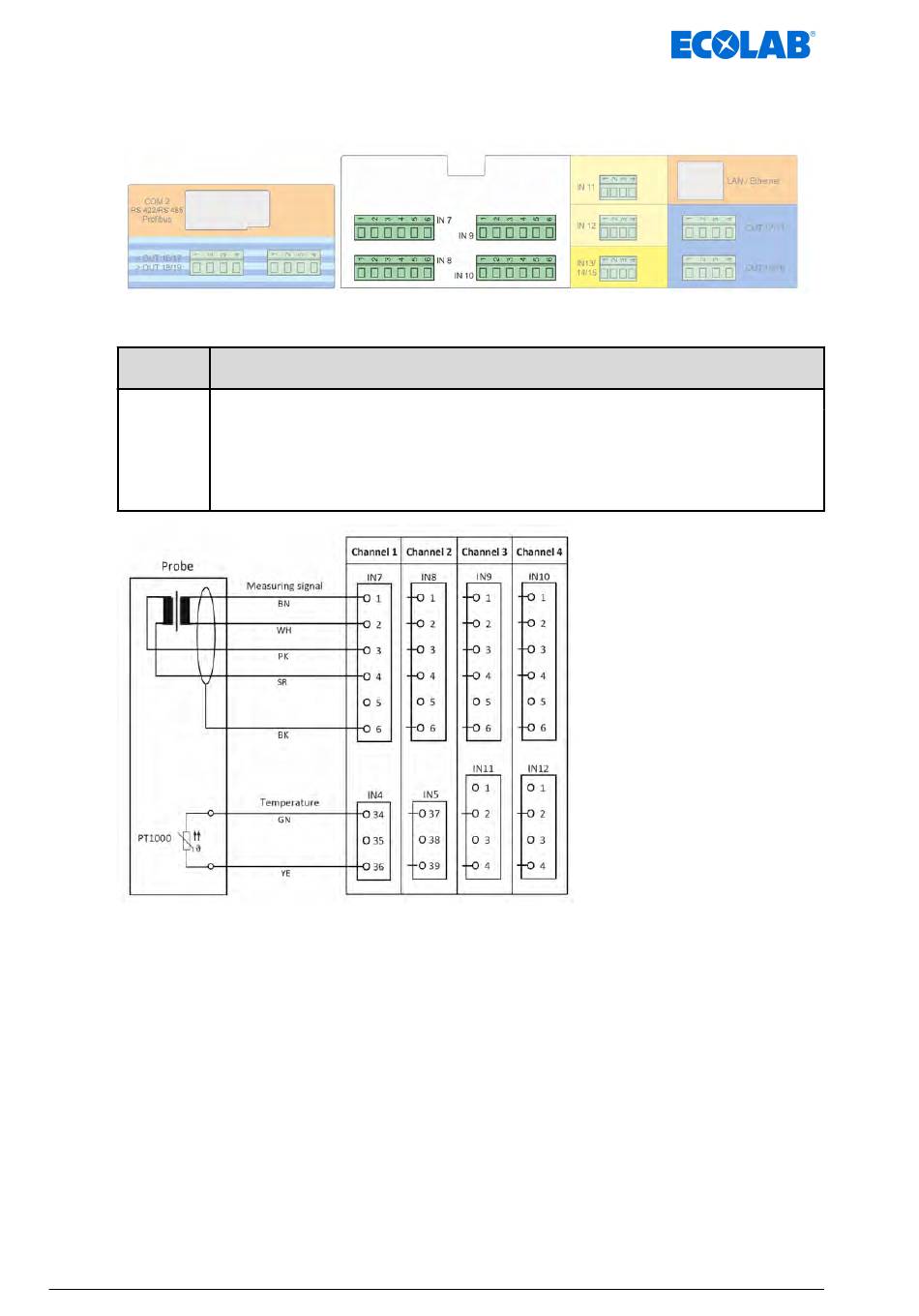

Plano de conexiones A para sonda 1024xxxx (azul)
Ranura de
inserción Opción/ variante de conexión
IN 7 Placa de opciones Ci (medición de la conductividad inductiva)
IN 8
1 = bobina del transmisor + (BN)
IN 9
2 = bobina del transmisor Gnd (WH)
IN 10
3 = bobina del receptor + (PK)
4 = bobina del receptor Gnd (SR)
5 = no ocupado
6 = blindaje (BK)
Fig. 9: Plano de conexiones A para sonda 1024xxxx (azul)
417102279 Rev. 4-07.2023
Módulos de medición
30
