ECOLAB Versatronic Kurz- Betriebsanleitung Seite 15

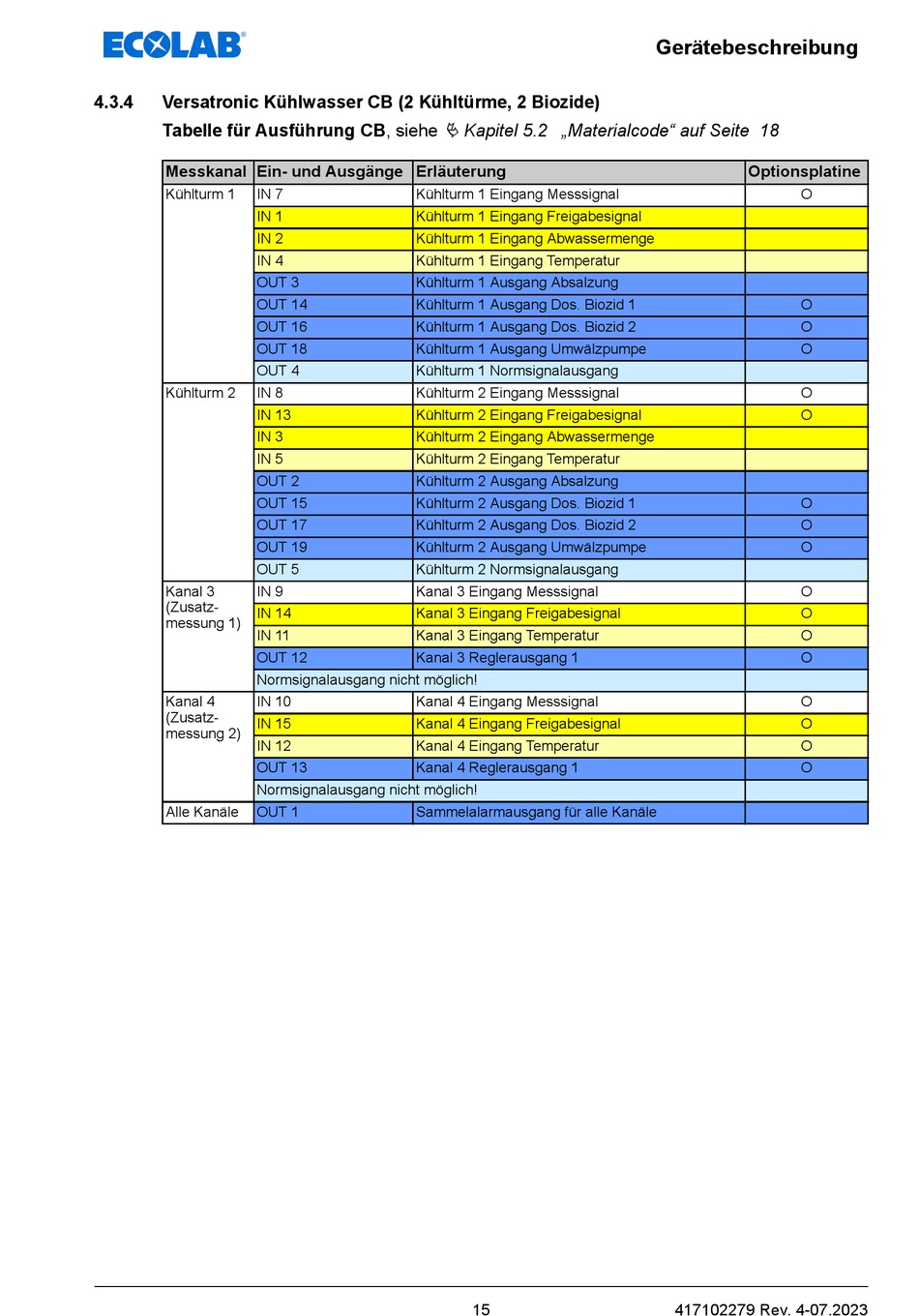

4.3.4 Versatronic Kühlwasser CB (2 Kühltürme, 2 Biozide)
Tabelle für Ausführung CB, siehe
Messkanal Ein- und Ausgänge Erläuterung
Kühlturm 1 IN 7
IN 1
IN 2
IN 4
OUT 3
OUT 14
OUT 16
OUT 18
OUT 4
Kühlturm 2 IN 8
IN 13
IN 3
IN 5
OUT 2
OUT 15
OUT 17
OUT 19
OUT 5
Kanal 3 IN 9
(Zusatz-
IN 14
messung 1)
IN 11
OUT 12
Normsignalausgang nicht möglich!
Kanal 4 IN 10
(Zusatz-
IN 15
messung 2)
IN 12
OUT 13
Normsignalausgang nicht möglich!
Alle Kanäle OUT 1
Ä Kapitel 5.2 „Materialcode" auf Seite 18
Kühlturm 1 Eingang Messsignal
Kühlturm 1 Eingang Freigabesignal
Kühlturm 1 Eingang Abwassermenge
Kühlturm 1 Eingang Temperatur
Kühlturm 1 Ausgang Absalzung
Kühlturm 1 Ausgang Dos. Biozid 1
Kühlturm 1 Ausgang Dos. Biozid 2
Kühlturm 1 Ausgang Umwälzpumpe
Kühlturm 1 Normsignalausgang
Kühlturm 2 Eingang Messsignal
Kühlturm 2 Eingang Freigabesignal
Kühlturm 2 Eingang Abwassermenge
Kühlturm 2 Eingang Temperatur
Kühlturm 2 Ausgang Absalzung
Kühlturm 2 Ausgang Dos. Biozid 1
Kühlturm 2 Ausgang Dos. Biozid 2
Kühlturm 2 Ausgang Umwälzpumpe
Kühlturm 2 Normsignalausgang
Kanal 3 Eingang Messsignal
Kanal 3 Eingang Freigabesignal
Kanal 3 Eingang Temperatur
Kanal 3 Reglerausgang 1
Kanal 4 Eingang Messsignal
Kanal 4 Eingang Freigabesignal
Kanal 4 Eingang Temperatur
Kanal 4 Reglerausgang 1
Sammelalarmausgang für alle Kanäle
15
Gerätebeschreibung
Optionsplatine
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
417102279 Rev. 4-07.2023
