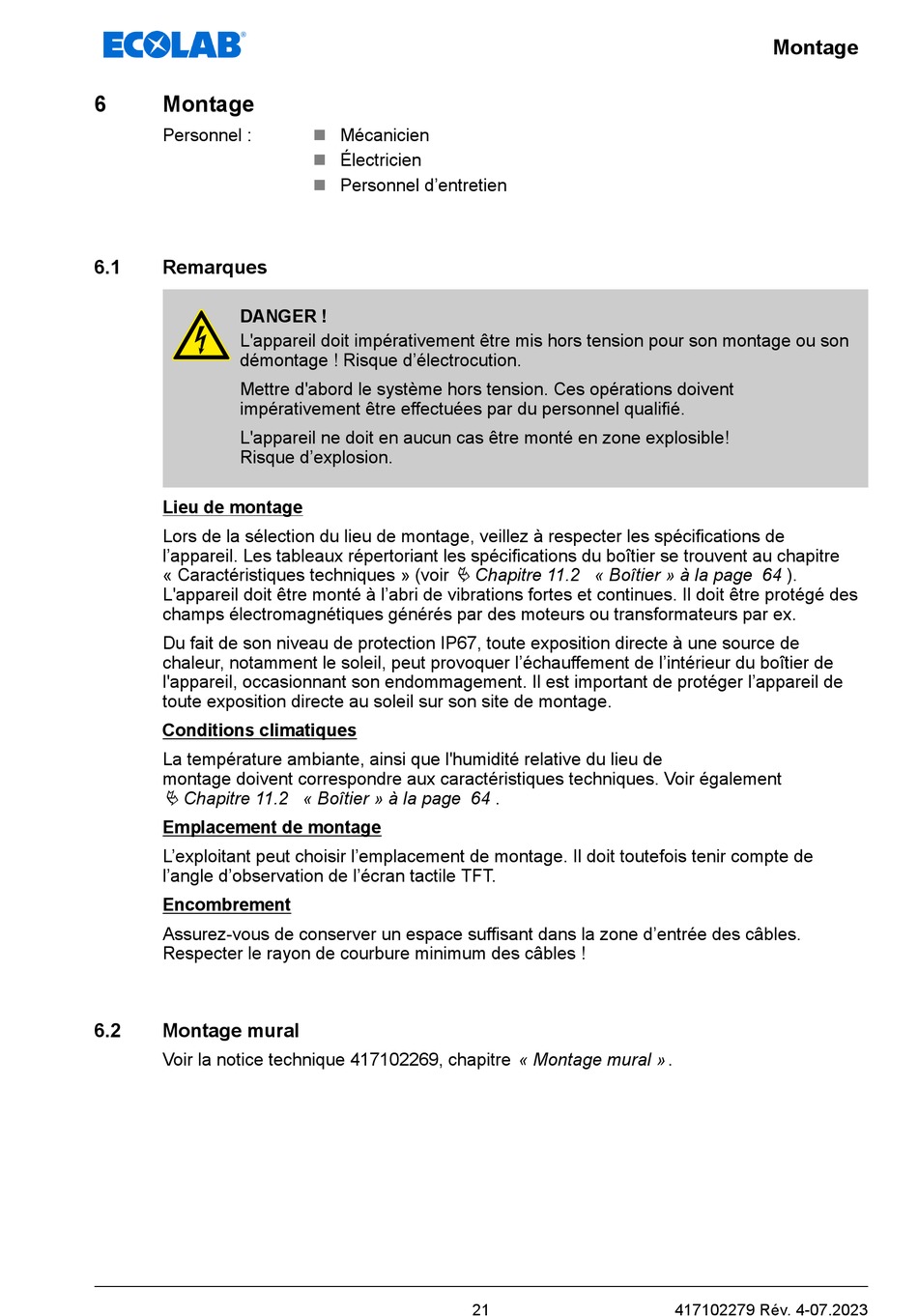

6 Montage
Personnel :
6.1 Remarques
DANGER !
L'appareil doit impérativement être mis hors tension pour son montage ou son
démontage ! Risque d'électrocution.
Mettre d'abord le système hors tension. Ces opérations doivent
impérativement être effectuées par du personnel qualifié.
L'appareil ne doit en aucun cas être monté en zone explosible!
Risque d'explosion.
Lieu de montage
Lors de la sélection du lieu de montage, veillez à respecter les spécifications de
l'appareil. Les tableaux répertoriant les spécifications du boîtier se trouvent au chapitre
« Caractéristiques techniques » (voir
L'appareil doit être monté à l'abri de vibrations fortes et continues. Il doit être protégé des
champs électromagnétiques générés par des moteurs ou transformateurs par ex.
Du fait de son niveau de protection IP67, toute exposition directe à une source de
chaleur, notamment le soleil, peut provoquer l'échauffement de l'intérieur du boîtier de
l'appareil, occasionnant son endommagement. Il est important de protéger l'appareil de
toute exposition directe au soleil sur son site de montage.
Conditions climatiques
La température ambiante, ainsi que l'humidité relative du lieu de
montage doivent correspondre aux caractéristiques techniques. Voir également
Ä Chapitre 11.2 « Boîtier » à la page 64 .
Emplacement de montage
L'exploitant peut choisir l'emplacement de montage. Il doit toutefois tenir compte de
l'angle d'observation de l'écran tactile TFT.
Encombrement
Assurez-vous de conserver un espace suffisant dans la zone d'entrée des câbles.
Respecter le rayon de courbure minimum des câbles !
6.2 Montage mural
Voir la notice technique 417102269, chapitre « Montage mural » .
n Mécanicien
n Électricien
n Personnel d'entretien
Ä Chapitre 11.2 « Boîtier » à la page 64 ).
