Descripción del aparato

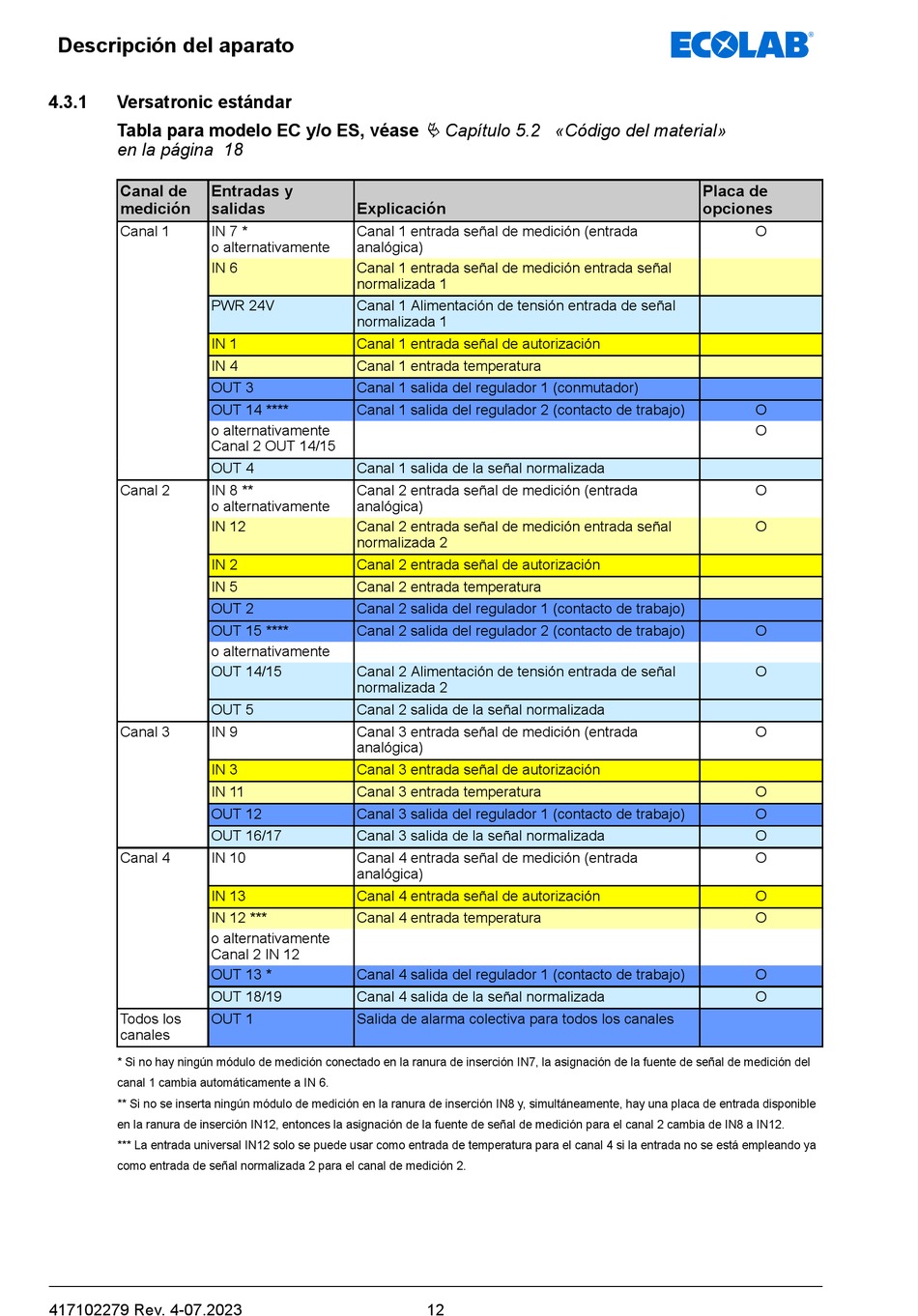

4.3.1 Versatronic estándar
Tabla para modelo EC y/o ES, véase
en la página 18
Canal de Entradas y
medición salidas
Canal 1 IN 7 *
o alternativamente
IN 6
PWR 24V
IN 1
IN 4
OUT 3
OUT 14 ****
o alternativamente
Canal 2 OUT 14/15
OUT 4
Canal 2 IN 8 **
o alternativamente
IN 12
IN 2
IN 5
OUT 2
OUT 15 ****
o alternativamente
OUT 14/15
OUT 5
Canal 3 IN 9
IN 3
IN 11
OUT 12
OUT 16/17
Canal 4 IN 10
IN 13
IN 12 ***
o alternativamente
Canal 2 IN 12
OUT 13 *
OUT 18/19
Todos los OUT 1
canales
* Si no hay ningún módulo de medición conectado en la ranura de inserción IN7, la asignación de la fuente de señal de medición del
canal 1 cambia automáticamente a IN 6.
** Si no se inserta ningún módulo de medición en la ranura de inserción IN8 y, simultáneamente, hay una placa de entrada disponible
en la ranura de inserción IN12, entonces la asignación de la fuente de señal de medición para el canal 2 cambia de IN8 a IN12.
*** La entrada universal IN12 solo se puede usar como entrada de temperatura para el canal 4 si la entrada no se está empleando ya
como entrada de señal normalizada 2 para el canal de medición 2.
417102279 Rev. 4-07.2023
Ä Capítulo 5.2 «Código del material»
Explicación
Canal 1 entrada señal de medición (entrada
analógica)
Canal 1 entrada señal de medición entrada señal
normalizada 1
Canal 1 Alimentación de tensión entrada de señal
normalizada 1
Canal 1 entrada señal de autorización
Canal 1 entrada temperatura
Canal 1 salida del regulador 1 (conmutador)
Canal 1 salida del regulador 2 (contacto de trabajo)
Canal 1 salida de la señal normalizada
Canal 2 entrada señal de medición (entrada
analógica)
Canal 2 entrada señal de medición entrada señal
normalizada 2
Canal 2 entrada señal de autorización
Canal 2 entrada temperatura
Canal 2 salida del regulador 1 (contacto de trabajo)
Canal 2 salida del regulador 2 (contacto de trabajo)
Canal 2 Alimentación de tensión entrada de señal
normalizada 2
Canal 2 salida de la señal normalizada
Canal 3 entrada señal de medición (entrada
analógica)
Canal 3 entrada señal de autorización
Canal 3 entrada temperatura
Canal 3 salida del regulador 1 (contacto de trabajo)
Canal 3 salida de la señal normalizada
Canal 4 entrada señal de medición (entrada
analógica)
Canal 4 entrada señal de autorización
Canal 4 entrada temperatura
Canal 4 salida del regulador 1 (contacto de trabajo)
Canal 4 salida de la señal normalizada
Salida de alarma colectiva para todos los canales
12
Placa de
opciones
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
