Funzionamento
diritti utente
Cambio livello utente / parametri
Cambio configurazione / parametri
Cambio parametrizzazione / valori nominali
Cambio parametrizzazione / parametri regolatore,
data / ora
Livello funzione / simulazione delle uscite
Configurazione di servizio / di default
Valutazione della registrazione / cronologia dati di
misurazione
Cambiare il gestore di memoria / configurazione del
dispositivo,
leggere i dati di servizio, eseguire l'aggiornamento del
software
Rilascia le aggiunte al modello
9.1.2 Elementi di comando
Fig.: Elementi di comando
9.1.3 Elementi di visualizzazione
9.1.3.1 Elementi di visualizzazione Versatronic Standard

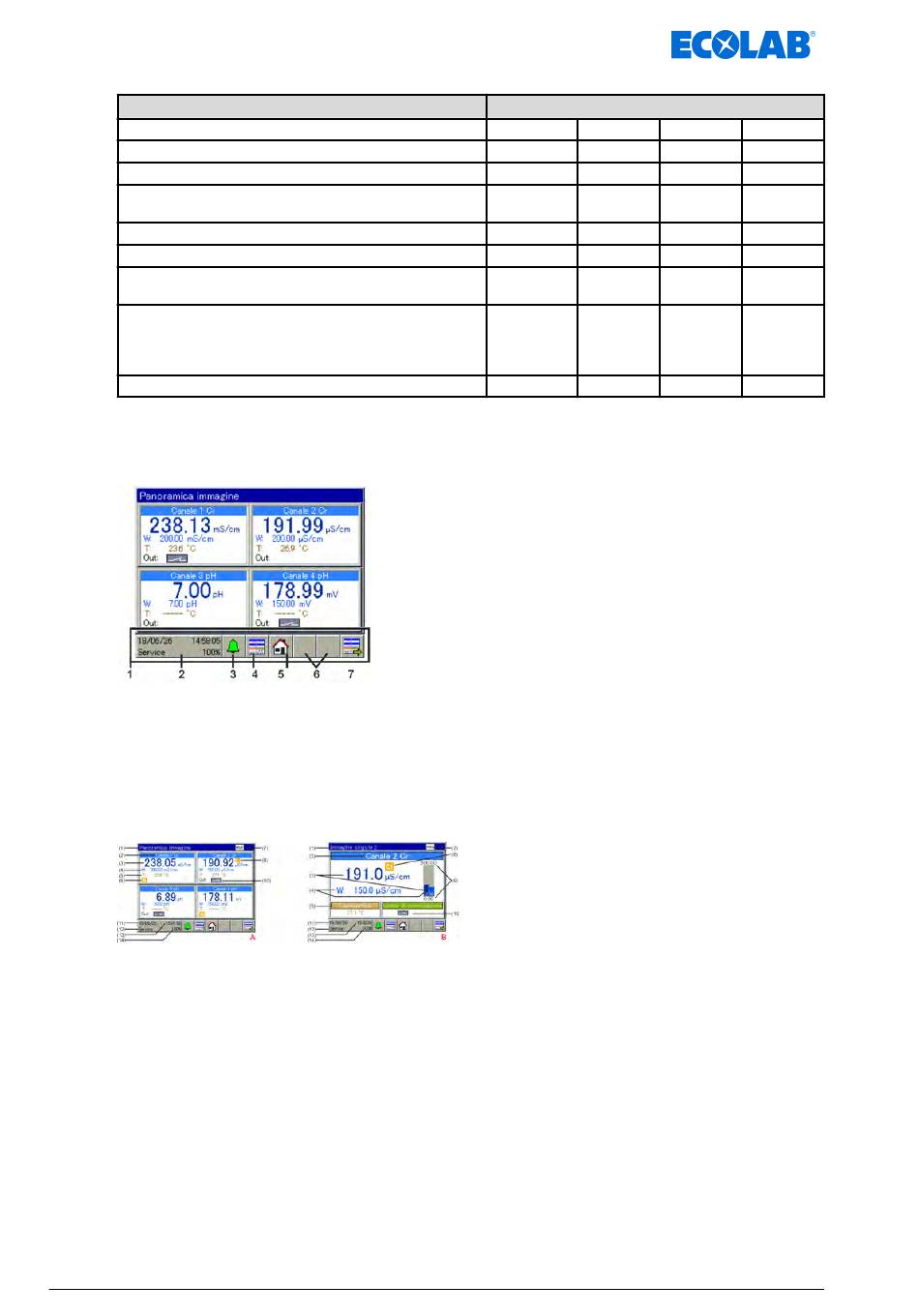

Fig. 20: Versatronic Standard: Immagine panoramica e
immagine singola
417102279 Rev. 4-07.2023
livello utente
1 Area di comando
2 Pulsante del "menu dispositivo"
3 Pulsante "Elenco allarmi/eventi"
4 Pulsante "Selezionare l'immagine di visualizzazione"
5 Pulsante Home (torna alla schermata principale)
6 Segnaposto per pulsanti aggiuntivi con immagine di
registrazione e immagine del regolatore
7 Pulsante "Immagine operativa successiva" (scorrere
le immagini del display)
A Immagine panoramica
B Immagine singola
1 Nome immagine di visualizzazione
2 Nome canale di misurazione
3 Valore di misurazione
4 Valore nominale regolatore
5 Temperatura
6 Rilascio mancante (uscita di controllo bloccata)
7 Display di gruppo Hold (manca il rilascio per uno o più
canali di misurazione)
8 Timer di calibrazione scaduto (eseguire la
calibrazione!)
9 Area di visualizzazione selezionata
10 Uscita di controllo 1 del rispettivo canale di misurazione
attivo
11 Data
12 Livello di accesso
13 Ora
14 Indicazione della memoria rimanente in% per la
funzione di registrazione
