• Legen Sie ein neues Projekt System 300 an und fügen Sie aus dem
Hardware-Katalog eine Profilschiene ein.
• Fügen Sie die CPU 315-2DP ein. Sie finden die CPU mit PROFIBUS-
Master im Hardwarekatalog unter: Simatic300 > CPU-300 > CPU315-
2DP > 6ES7 315-2AF03-0AB0.
• Geben Sie Ihrem Master die PROFIBUS-Adresse 2.
• Klicken Sie auf DP und stellen Sie in unter Objekteigenschaften die
Betriebsart "DP-Master" ein und bestätigen Sie Ihre Eingabe mit OK.
• Durch Klick mit der rechten Maustaste auf "DP" öffnet sich das
Kontextmenü. Wählen Sie "Mastersystem einfügen" aus. Legen Sie
über NEU ein neues PROFIBUS-Subnetz an.

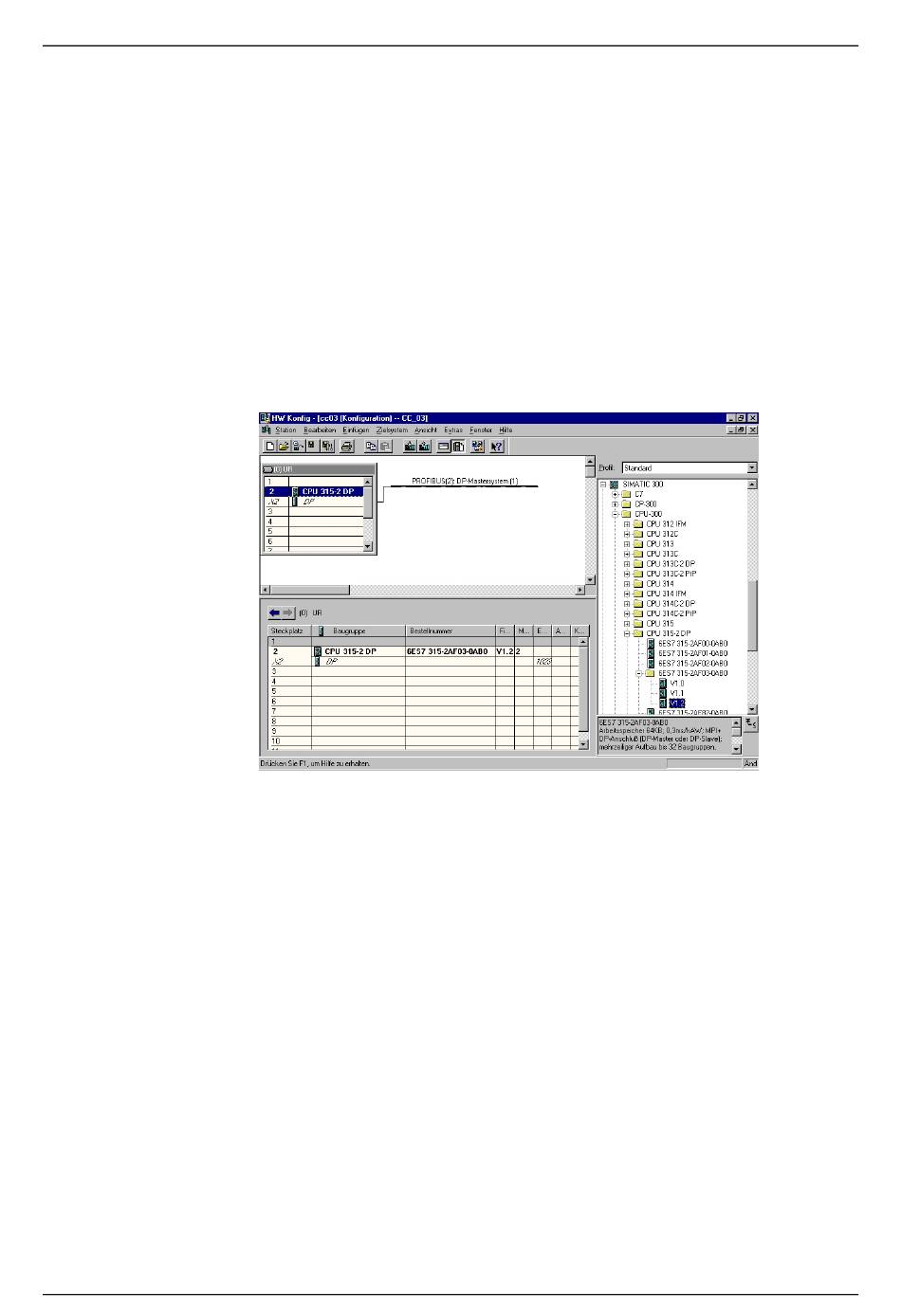

Die nachfolgende Abbildung zeigt das erzeugte Mastersystem:
Um, wie schon weiter oben erwähnt, zum SIMATIC Manager von Siemens
kompatibel zu sein, müssen Sie die CPU 11xDP explizit einbinden.
• Hängen Sie für den CC 03DP an das Subnetz das System
"VIPA_CPU11x". Sie finden dies im Hardware-Katalog unter PROFIBUS
DP > Weitere Feldgeräte > I/O > VIPA_System_100V. Geben Sie dem
DP-Slave die PROFIBUS-Adresse 1.
• Platzieren Sie in Ihrem Hardware-Konfigurator auf dem Steckplatz 0
Ihren CC 03DP (603-2CC21) von VIPA.
Der Steckplatz 0 ist zwingend erforderlich!
Teil 4 Einsatz CC 03DP unter PROFIBUS-DP
4-9
