Teil 4 Einsatz CC 03DP unter PROFIBUS-DP
Bezug zwischen
Master und Slave
Projektierung
CC 03DP
Voraussetzungen
Hardware-
Konfigurator von
Siemens
installieren
GSD:
VIPA_11x.GSD
einbinden
4-8

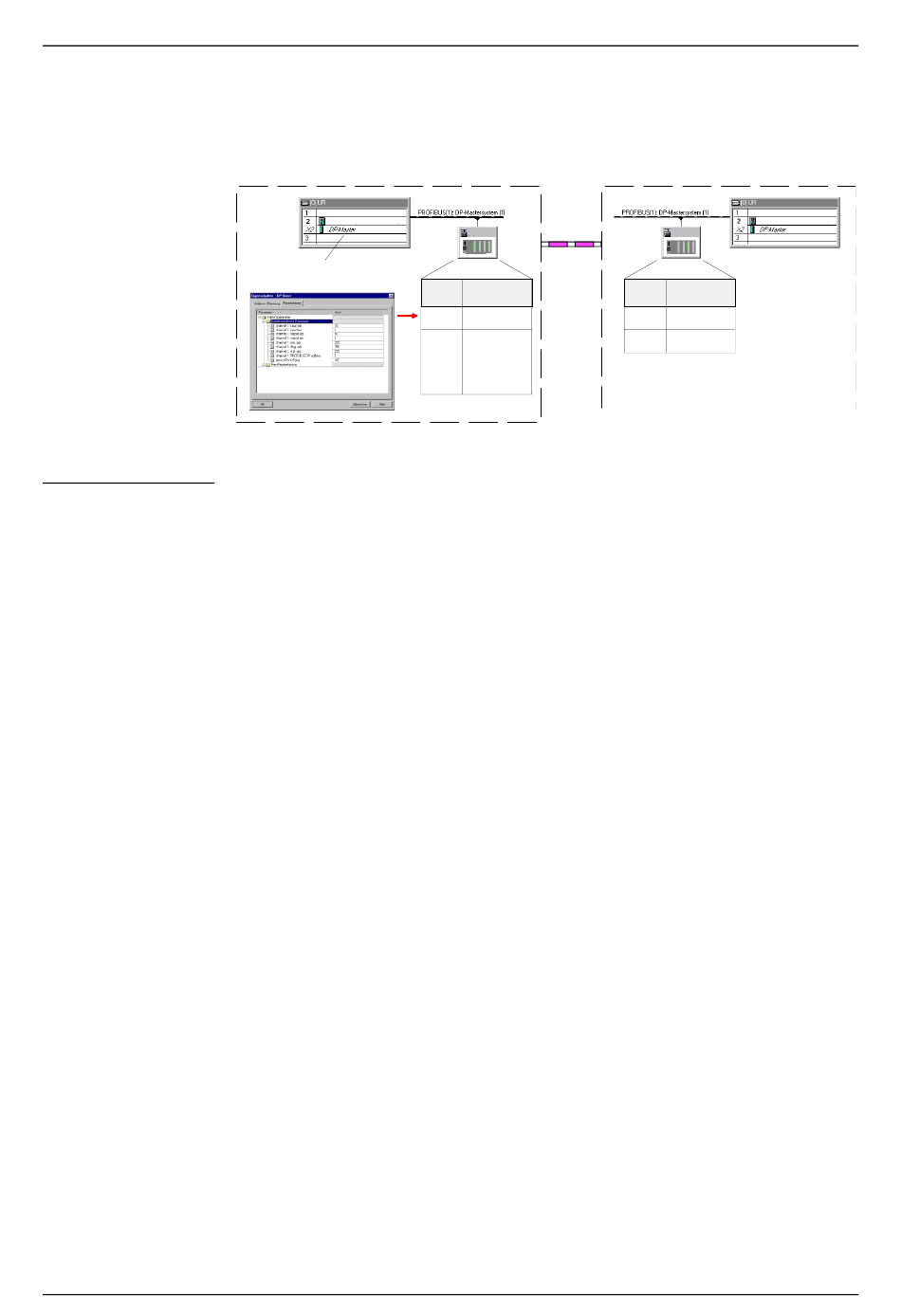

In der nachfolgenden Abbildung ist die Projektierung auf Slave- und
Masterseite nochmals zusammengefasst:
CC 03DP (GSD: VIPA_11x.GSD)
315-2DP (2AF03-0AB0)
PB-
Adr.:2
Nachfolgend werden die einzelnen Schritte der Slave-Projektierung auf-
gezeigt.
Für die Projektierung des CC 03DP in einem Master-System müssen
folgende Voraussetzungen erfüllt sein:
• SIMATIC Manager von Siemens ist installiert.
• GSD-Datei CC 03DP im Hardware-Konfigurator ist eingebunden.
• Transfermöglichkeit zwischen Projektiertool und CPUs ist vorhanden.
Der Hardware-Konfigurator ist Bestandteil des SIMATIC Manager von
Siemens. Er dient der Projektierung. Die Module, die hier projektiert
werden können, entnehmen Sie dem Hardware-Katalog.
Für den Einsatz des PROFIBUS-DP-Slave des CC 03DP ist die Einbindung
über die GSD-Datei von VIPA im Hardwarekatalog erforderlich.
Starten Sie den Hardware-Konfigurator von Siemens. Zur Einbindung einer
neuen GSD darf kein Projekt geöffnet sein.
Öffnen Sie unter Extras > Neue GSD installieren das Dateifenster zur
Installation von GSDs.
Sie finden die GSD-Datei VIPA_11x.GSD im Service-Bereich auf
www.vipa.com.
Kopieren Sie GSD-Datei in das GSD-Verzeichnis Ihres Projektiertools.
Über [Öffnen] wird die GSD installiert.
Sie finden die von VIPA über die GSD eingebunden Module im Hardware-
Katalog unter PROFIBUS-DP > Weitere Feldgeräte > I/O > VIPA.
DP200V
PB-
Adr.:1
Steck-
Bau-
platz
gruppe
0
603-2CCxx
1
.
Erweiterungs-
.
Module
.
3
Handbuch VIPA HMI
Mastersystem (GSD: VIPA04Dx.GSD)
315-2DP (2AF03-0AB0)
CPU21x
Steck-
Bau-
platz
gruppe
0
Output (Bytes)
1
Input (Bytes)
HB116D - CC 03 - Rev. 15/04
