Handbuch VIPA HMI
Schritte der
Projektierung
HB116D - CC 03 - Rev. 15/04
Um kompatibel mit dem Hardware-Konfigurator von Siemens zu sein, ist
der CC 03 als ein virtuelles PROFIBUS-System nach folgenden
Vorgehensweisen zu projektieren:
• Legen Sie ein neues Projekt System 300 an.
• Fügen Sie aus dem Hardwarekatalog eine Profilschiene ein.
• Sie finden die CC-CPU mit PROFIBUS-Master im Hardwarekatalog
unter:
Simatic300/CPU-300/CPU315-2DP/6ES7 315-2AF03-0AB0.
• Fügen Sie die CPU 315-2DP (6ES7 315-2AF03-0AB0) ein.
• Geben Sie eine PROFIBUS-Adresse (außer 1) für Ihren Master an.
• Klicken Sie auf DP und stellen Sie unter Objekteigenschaften die
Betriebsart "DP Master" ein und bestätigen Sie Ihre Eingabe mit OK.
• Durch Klick mit der rechten Maustaste auf "DP" öffnet sich das
Kontextmenü. Wählen Sie "Master-System einfügen" aus. Legen Sie
über NEU ein neues PROFIBUS-Subnetz an.
• Hängen Sie an das Subnetz das System "VIPA_CPU11x". Sie finden
dies im Hardware-Katalog unter PROFIBUS DP > Weitere Feldgeräte >
IO > VIPA_System_100V. Geben Sie diesem Slave die PROFIBUS-
Adresse 1 (VIPA_11x.GSD erforderlich). Die PROFIBUS-Adresse 1 ist
zwingend erforderlich!

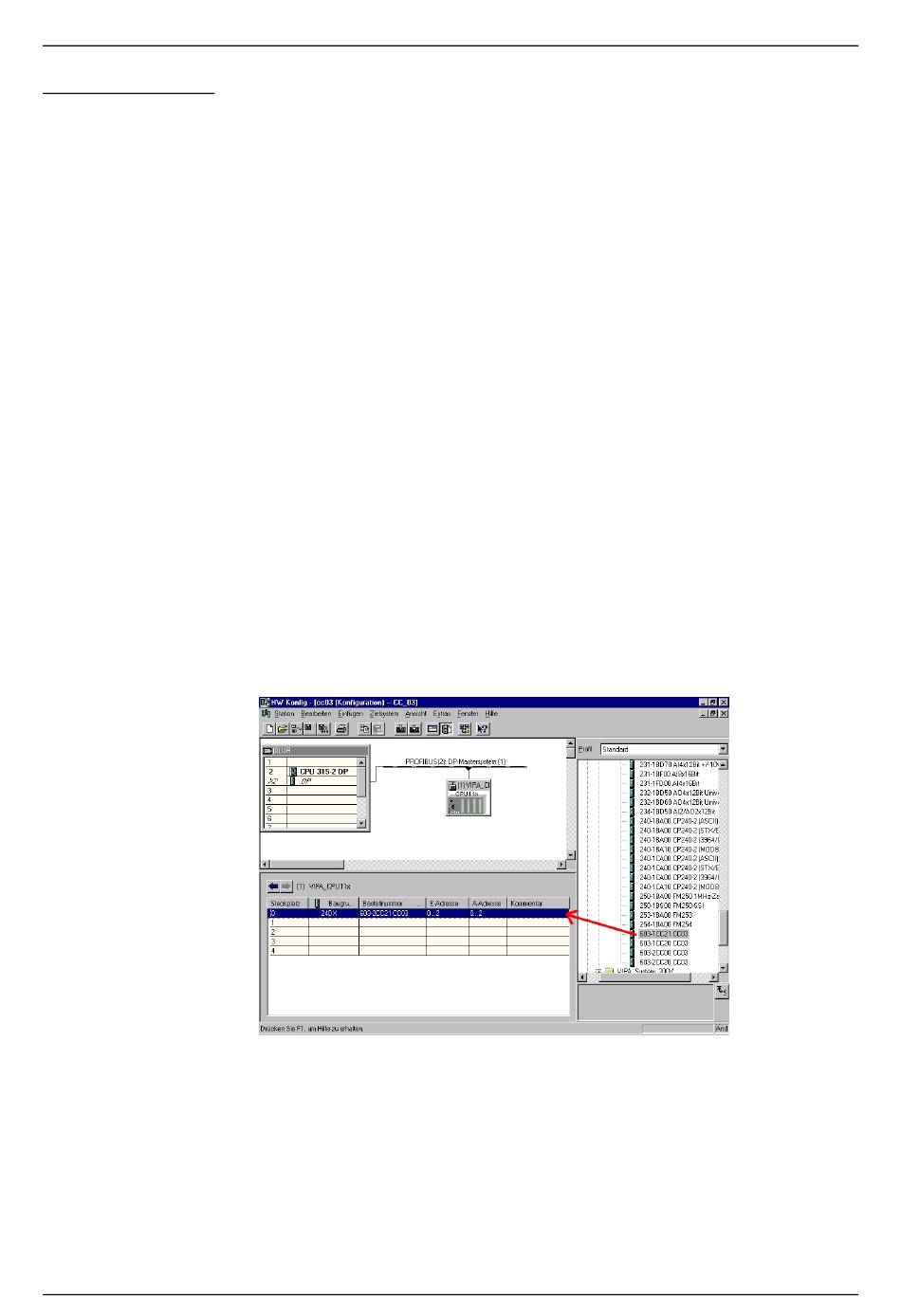

• Platzieren Sie in Ihrem Konfigurator auf dem Steckplatz 0 Ihren CC 03,
indem Sie diesen unter der entsprechenden Best.-Nr. 603... aus dem
Hardware-Katalog auf den Steckplatz 0 ziehen. Der Steckplatz 0 ist
zwingend erforderlich!
Die Adressbereiche der Ein-/Ausgabe-Peripherie und die Steckplätze
der Systembuserweiterung werden automatisch angelegt und können
jederzeit geändert werden.
• Sie haben nun die Möglichkeit über die Steckplätze 1 ... 4 Module, die
über die Systembuserweiterung angebunden sind, in Ihre CC 03
Projektierung einzubinden. Wählen Sie hierzu das entsprechende Modul
im Hardware-Katalog aus und platzieren Sie dieses auf dem entspre-
chendem Steckplatz.
• Sichern Sie Ihr Projekt.
Teil 3 Einsatz CC 03 - Bedienteil
3-5
