Handbuch VIPA HMI
Projektierung in
einem Master-
System
HB116D - CC 03 - Rev. 15/04
Zur Projektierung in einem übergeordneten Master-System ist die
Einbindung der GSD: VIPA04Dx.GSD erforderlich.

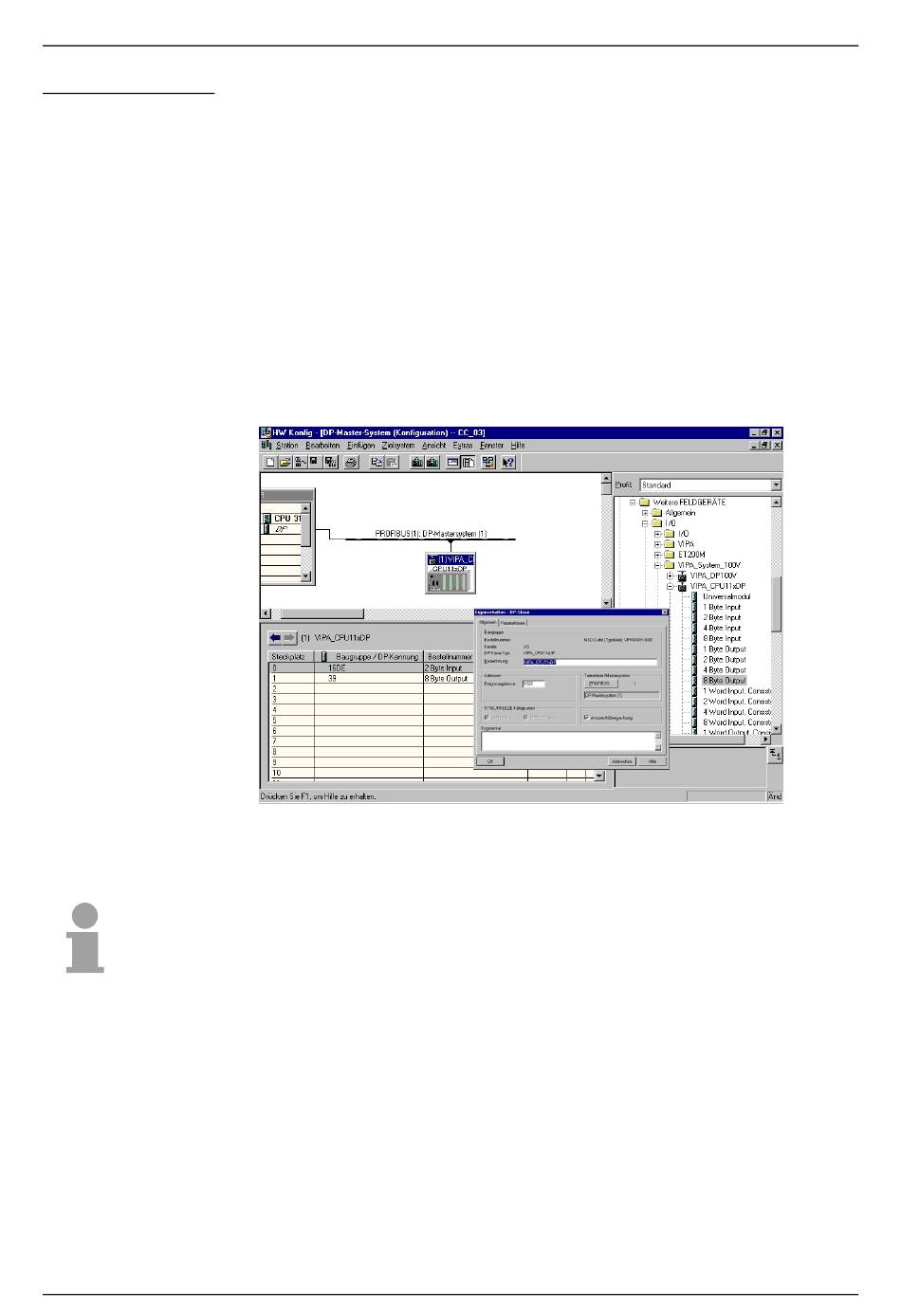

• Starten Sie Ihr Projektiertool und projektieren Sie Ihren PROFIBUS-DP-
Master, der Ihrem CC 03DP übergeordnet ist.
• Fügen
Sie
an
"VIPA_CPU11xDP" an. Sie finden das DP-Slave-System im Hardware-
Katalog unter:
PROFIBUS-DP
VIPA_System_100V.
• Vergeben Sie für den DP-Slave eine gültige PROFIBUS-Adresse.
• Teilen
Sie
dem
Speicherbereiche aus dem Adress-Bereich der CPU für Ein- und
Ausgabe zu. Es darf immer nur ein zusammenhängender Block für Ein-
und Ausgabe vergeben werden!
• Speichern Sie Ihr Projekt und übertragen Sie dieses in die CPU Ihres
Master-Systems
Hinweis!
Sollte es sich bei Ihrem DP-Master-System um ein System 200V von VIPA
handeln, so können Sie durch Anbindung eines "DP_200V_2"-Slave-
Systems die direkt gesteckten Module projektieren.
Damit dieses Projekt von der VIPA-CPU als zentrales System erkannt wird,
müssen Sie dem "DP_200V_2"-Slave-System die PROFIBUS-Adresse 1
zuweisen!
Bitte beachten Sie bei Einsatz des IM 208 PROFIBUS-DP-Master, dass
dieser einen Firmwarestand ab V 3.0 besitzt; ansonsten kann dieser
an der CPU 21x mit Firmwarestand ab V 3.0 nicht betrieben werden.
Die Firmwarestände entnehmen Sie bitte dem Aufkleber, der sich auf
der Rückseite des jeweiligen Moduls befindet.
Teil 4 Einsatz CC 03DP unter PROFIBUS-DP
das
Mastersystem
>
Weitere
Feldgeräte
PROFIBUS-Teil
ein
DP-Slave-System
>
I/O
>
VIPA
in
Form
von
"Modulen"
>
4-11
