Teil 3 Einsatz CC 03 - Bedienteil
Anlaufverhalten
Stromversorgung
einschalten
Urlöschen
Anlauf im
Auslieferungs-
zustand
Anlauf bei leerem
Akku
3-2
Nach dem Einschalten der Stromversorgung geht die CC-CPU in den
Betriebszustand über, der am Betriebsartenschalter eingestellt ist und das
Bedienteil mit dem aktuellen Projekt bzw. mit dem Standard-Projekt startet.
Sie können jetzt aus Ihrem CPU-Projektier-Tool heraus über MPI Ihr SPS-
Projekt in die CC-CPU übertragen bzw. eine MMC mit Ihrem SPS-Projekt
(s7prog.wld) stecken und Urlöschen ausführen.
Zur Projektierung des Bedienteils können Sie online über MPI ein OP-
Manager-Projekt einspielen bzw. dieses von MMC als vp3.cfg laden.

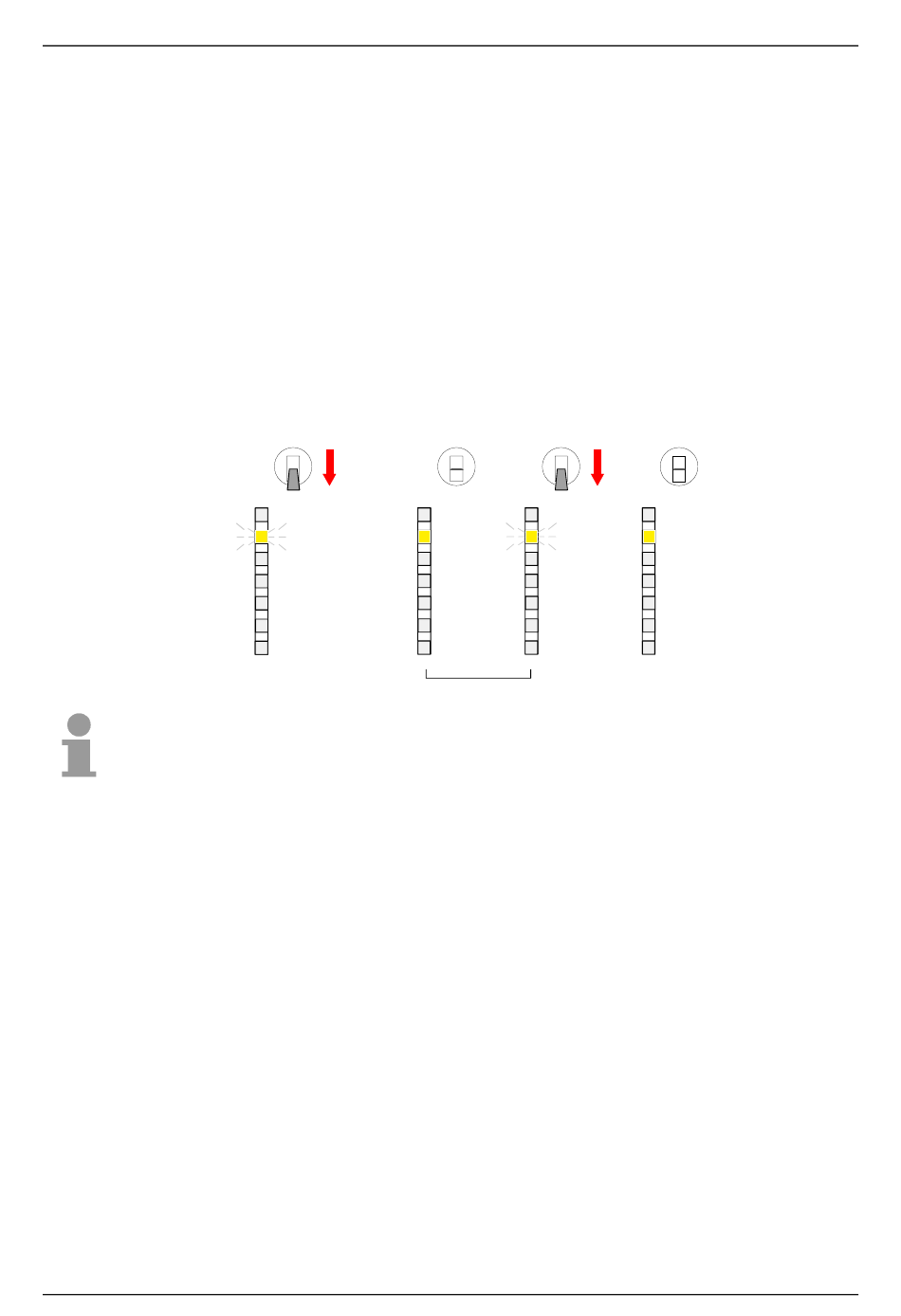

Die nachfolgende Abbildung zeigt die Vorgehensweise beim Urlöschen:
RN
3Sec.
ST
MR
R
S
PW
SF
FC
MC
Hinweis!
Immer nach Urlöschen oder PowerON versucht die CC-CPU ein
Anwenderprogramm von der MMC in das batteriegepufferte RAM bzw. in
den Flash-Speicher zu laden.
Im Auslieferungszustand ist die CC-CPU urgelöscht.
Nach einem STOP→RUN Übergang geht die CC-CPU ohne Programm in
RUN. Sofern kein Projekt geladen ist, startet das Bedienteil mit dem
Standard-Projekt des OP-Managers.
Der Akku wird direkt über die eingebaute Spannungsversorgung über eine
Ladeelektronik geladen und gewährleistet eine Pufferung für ca. 30 Tage.
Wird dieser Zeitraum überschritten, kann es zur vollkommenen Entladung
des Akkus kommen. Hierbei wird das batteriegepufferte RAM gelöscht.
In diesem Zustand führt die CC-CPU ein Urlöschen durch und geht in
STOP. Dieser Vorgang wird im Diagnosepuffer unter folgendem Eintrag
festgehalten: "Start Urlöschen automatisch (ungepuffert NETZ-EIN)".
Ist eine MMC gesteckt, wird das Programm auf der MMC in das RAM
übertragen. Ansonsten greift die CC-CPU auf das Programm im internen
Flash zu und transferiert dies in das RAM. Bei leerem Akku lädt das
Bedienteil automatisch das Standard-Projekt.
RN
RN
ST
ST
MR
MR
R
R
S
S
PW
PW
SF
SF
FC
FC
MC
MC
3 Sec.
Handbuch VIPA HMI
RN
ST
MR
R
S
PW
SF
FC
MC
HB116D - CC 03 - Rev. 15/04
