Teil 1 Hardwarebeschreibung
Leistungsmerkmale
Allgemein

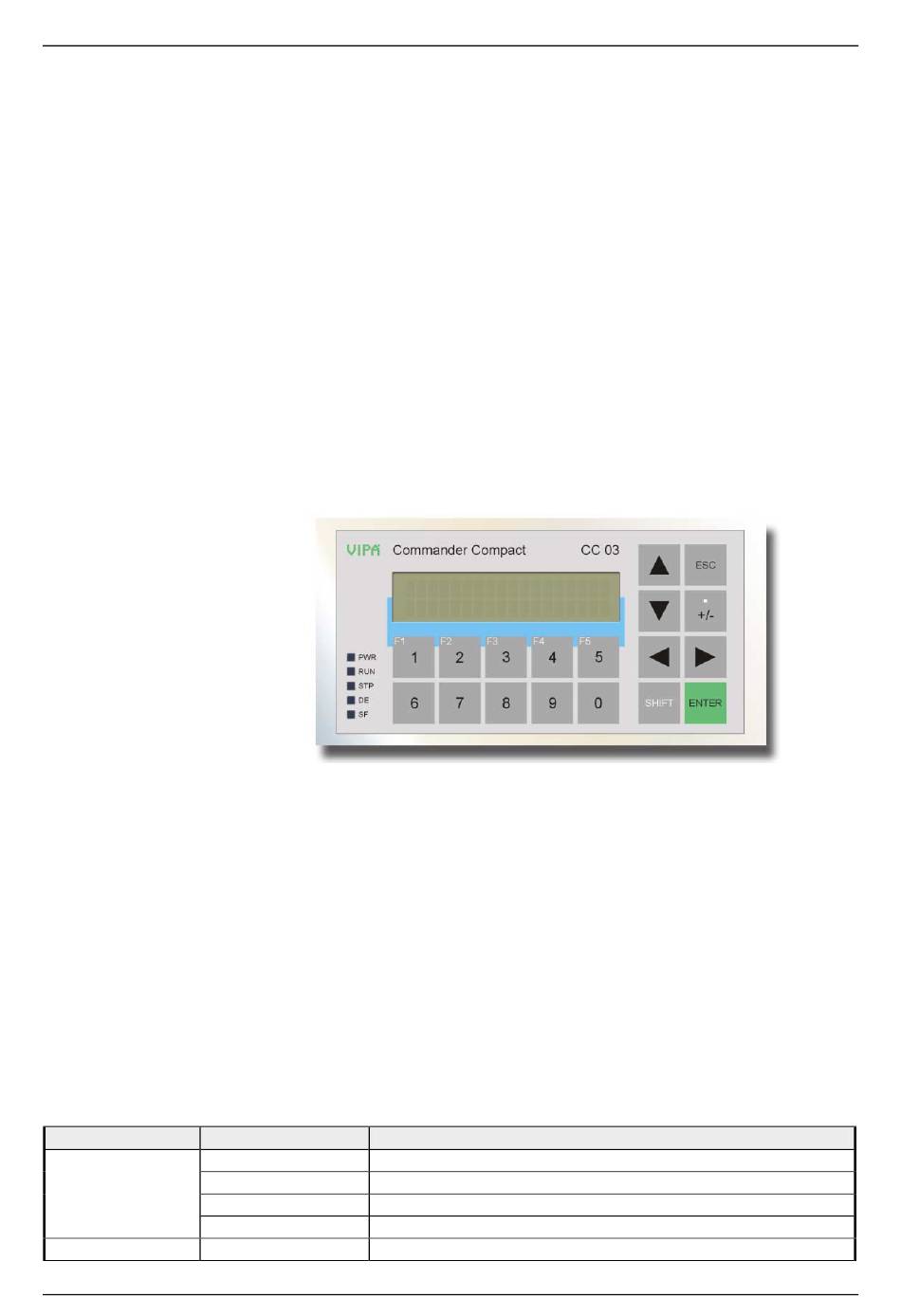

CC 03
603-xCC2x
Bestelldaten
Typ
Bestellnummer
CC 03
VIPA 603-2CC2x
VIPA 603-xCC21
VIPA 603-xCC22
VIPA 603-xCC23
MPI-Kabel
VIPA 670-0KB00
1-4
Der CC 03 bietet Ihnen Zugriff auf die interne CPU. Hiermit können Sie
Betriebszustände und aktuelle Prozesswerte der integrierten CPU
ausgeben und verändern. Optional können Sie den CC 03 als PROFIBUS-
DP-Slave (VIPA 603-2CC2x) in Ihr SPS-System einbinden.
Der CC 03 hat zur Wertvorgabe und Navigation eine Tastatur integriert und
besitzen zur Ausgabe ein 2x20 Zeichen-Display. Zusätzlich besitzt der
CC 03 eine SPS-CPU, die mit STEP
und eine digitale I/O-Peripherie.
Softwareseitig erfolgt die Ankopplung mittels eines Projekts, das sich im
CC 03 befindet. Zur Erzeugung des Projekts ist der OP-Manager von VIPA
bzw. ProTool von Siemens zu verwenden. Ihr Projekt übertragen Sie über
MPI bzw. über MMC von Ihrem PC in den CC 03. Während des Betriebes
kommuniziert der CC 03 mit der internen CPU und reagiert anhand der
projektierten Vorgaben auf Programmabläufe in der CPU.
• Aluminium Druckgussgehäuse, Montage über unverlierbare Kipphebel
• Schutzart: Frontseite IP 65, Rückseite IP 20
• Display mit 2 x 20 Zeichen
• 128kB Anwenderspeicher, 4096 Variablen
• MP
2
I Schnittstelle für Projektierung, CPU-Kopplung und Firmwareupdate
• Projektierung über OP-Manager von VIPA oder ProTool von Siemens
• Menüs und Eingabeaufforderungen in 8 Sprachen
• Zeiten- und Zählerwerte auslesen und verändern, Meldetexte anzeigen
• integrierte SPS-CPU mit Echtzeituhr und Status-LEDs auf dem Panel
• MMC-Slot für externes MMC-Speichermedium
• integrierte I/O-Peripherie, erweiterungsfähig über Erweiterungskabel
Beschreibung
mit integriertem PROFIBUS-DP-Slave
mit 16kB Arbeitsspeicher / 24kB Ladespeicher
mit 24kB Arbeitsspeicher / 32kB Ladespeicher
mit 32kB Arbeitsspeicher / 40kB Ladespeicher
OP/AG-Kabel 0°/90° mit PG-/Diagnose-Buchse, 2,5m
Handbuch VIPA HMI
®
7 von Siemens programmierbar ist
HB116D - CC 03 - Rev. 15/04
