Handbuch VIPA HMI
Projekt
simulieren
HB116D - CC 03 - Rev. 15/04
Im OP-Manager steht Ihnen ein OP-Emulator zur Verfügung, der auf Ihrem
Windows-System einen OP 03 emuliert. Die Bedienung des OP 03 ist iden-
tisch zum CC 03. Hiermit können Sie ohne zusätzlichen Hardwareaufwand
Ihre Projektierung testen.
Damit Sie den Emulator aufrufen können, müssen Sie Ihr Projekt mit
kompilieren und speichern. Nach der Kompilierung können Sie mit
Emulator starten. Auch nach jeder Änderung ist vor dem Aufruf des

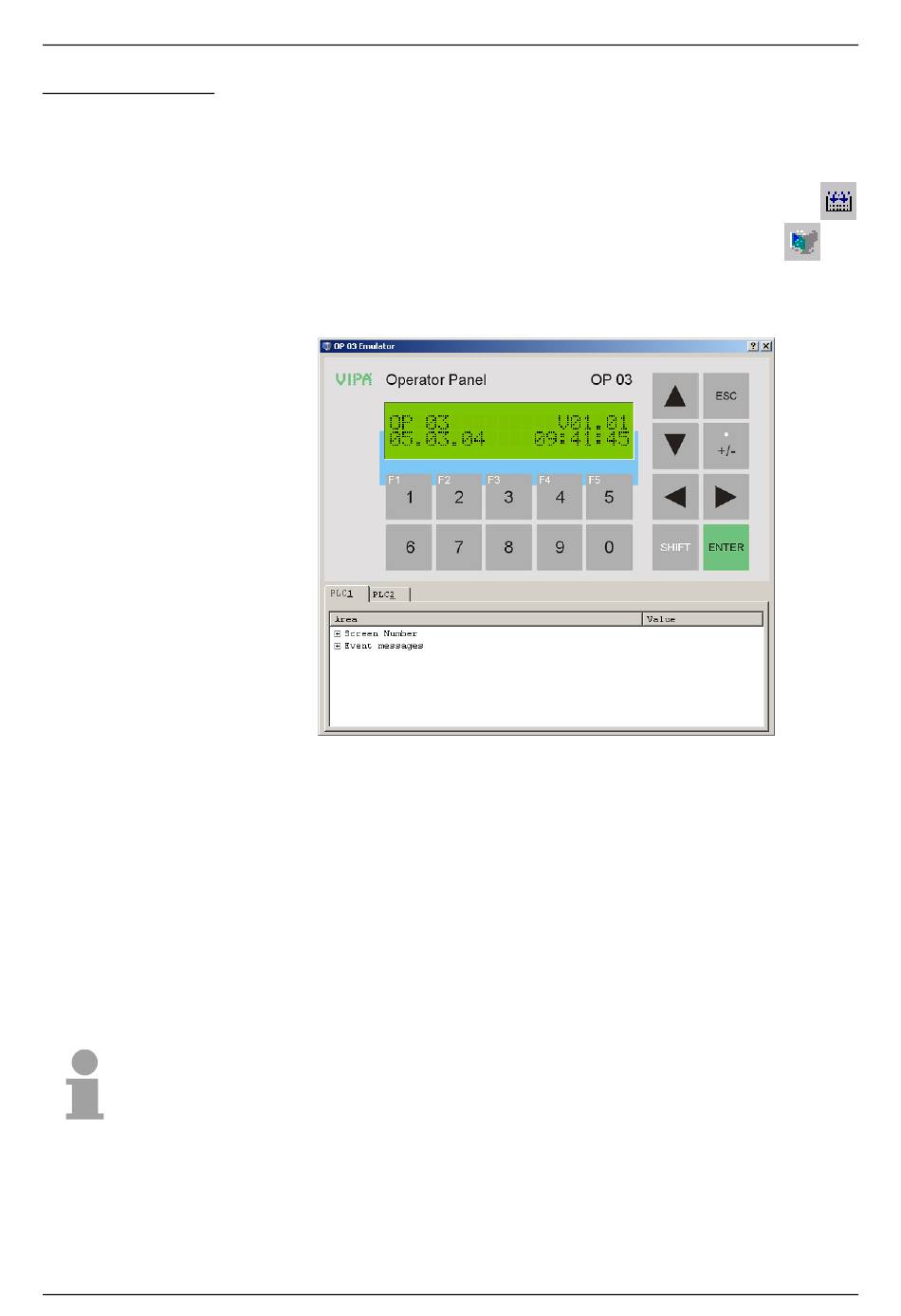

Emulators neu zu kompilieren. Der Emulator hat folgenden Aufbau:
In der oberen Hälfte sehen Sie die Originaldarstellung eines OP 03 mit
Zeilendisplay und Tastatur. Im unteren Bereich haben Sie die Möglichkeit
ein Ereignis auf der internen CPU zu simulieren. Hier können Sie durch
Wertvorgabe
gezielt
auslösen.
Sie können auch über den Menüpunkt "Switch to Green Cable Mode" direkt
ihren PC über Green Cable mit Ihrer CC-CPU verbinden und Ihre
Projektierung am Emulator testen.
Sobald Ihre Projektierung auf dem Emulator fehlerfrei ausgeführt wird,
können Sie Ihr Projekt über MPI in Ihren CC 03 übertragen.
Hinweis!
Bitte beachten Sie, dass die CPU-Simulation nur dann funktionieren kann,
wenn Sie in Ihrer Projekt-Gruppe im Register "Area Pointer" Objekte vom
Typ "Screen Number" und "Event Messages" angelegt haben.
Teil 2 Einsatz CC 03 - Bedienteil
Screen-Einträge
anspringen
den
bzw.
Meldetexte
2-15
