Transfer im OP-
Manager starten
Transfer über
MMC
Betrieb
HB116D - CC 03 - Rev. 15/04
Starten Sie auf Ihrem PC den OP-Manager mit Ihrem Projekt. Nur wenn Sie
mit einer lizenzierten Version arbeiten, können Sie online auf Ihren CC 03
zugreifen.
Rufen Sie die Transfer-Funktion auf, indem Sie auf
Wählen Sie MPI an und stellen Sie über
ein wie COM-Port, Baudrate 38400 und bestätigen Sie Ihre Eingabe. Den
Transfer starten Sie, indem Sie auf
Projektierung bestätigen.
Mit der lizenzierten Version des OP-Manager haben Sie die Möglichkeit Ihr
Projekt als MMC-File zu speichern. Die Datei können sie auf eine MMC
übertragen und im CC 03 von der MMC gelesen werden.
• Laden Sie den OP-Manager auf Ihrem PC mit Ihrem Projekt und
kompilieren Sie dieses.
• Nur wenn Sie mit einer lizenzierten Version arbeiten, können Sie mit File
> Save Blocks as > MMC-File Ihr Projekt als cfg-Datei speichern.
• Kopieren Sie die Datei auf Ihre MMC und benennen Sie die Datei um in
vp3.cfg.
• Stecken Sie die MMC in den MMC-Slot des CC 03.
• Drücken
Sie
+
+
, schalten Sie Ihren CC 03 ein und halten Sie die Tasten-
kombination solange gedrückt, bis der CC 03 in das "Setup-Menü"
verzweigt.
• Wählen Sie mit
. Der CC 03 meldet "Storing configuration" und zeigt mit "Restarting"
einen
Bei falschem Dateinamen erfolgt die Meldung "No program file found".
Ist keine MMC gesteckt, folgt die Meldung "No MMC found".
• Jetzt können Sie die MMC wieder entnehmen.
Nach dem Transfer startet der CC 03 mit dem neuen Projekt. Sobald Sie
die Spannungsversorgung Ihres CC 03 anschalten startet dieser automa-
tisch mit Ihrem Projekt.
OP-Manager

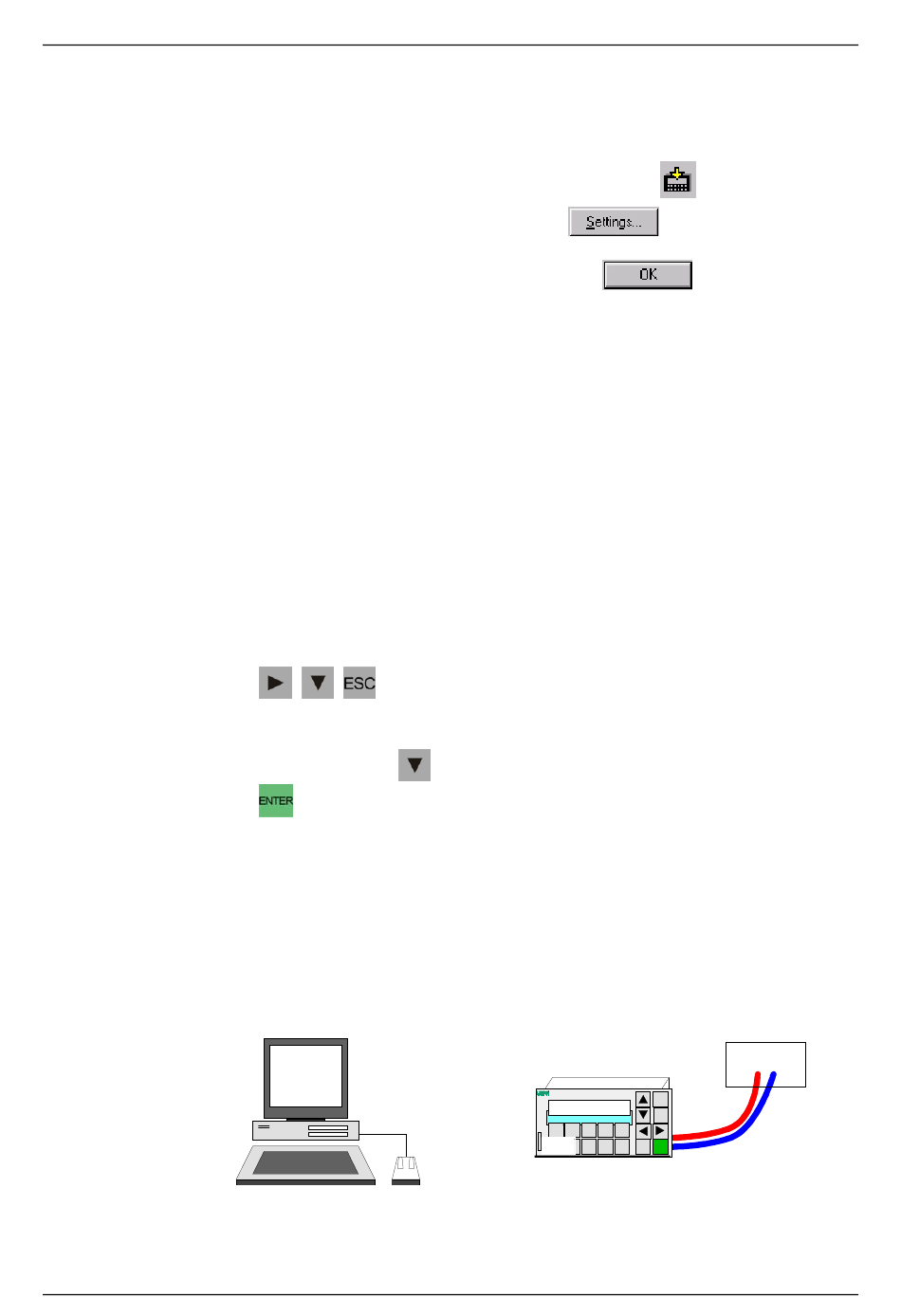

Nachfolgend sind die Schritte des Schnelleinstiegs näher erläutert.
