CC-CPU - Urlöschen
Übersicht
Urlöschen über
Betriebsarten-
schalter
3-12
Beim Urlöschen wird der komplette Anwenderspeicher der CC-CPU
gelöscht. Ihre Konfigurationsdaten für das Bedienteil und alle Daten auf der
eventuell gesteckten MMC bleiben erhalten.
Sie haben 2 Möglichkeiten zum Urlöschen:
• Urlöschen über Betriebsartenschalter
• Urlöschen über den Hardware-Konfigurator von Siemens
Hinweis!
Vor dem Laden Ihres Anwenderprogramms in Ihre CC-CPU sollten Sie die
CC-CPU immer urlöschen, um sicherzustellen, dass sich kein alter
Baustein mehr in Ihrer CC-CPU befindet.
Voraussetzung
Ihre CC-CPU muss sich im STOP-Zustand befinden. Stellen Sie hierzu den
CPU-Betriebsartenschalter auf "ST" → die S-LED leuchtet.
Urlöschen
• Bringen Sie den Betriebsartenschalter in Stellung MR und halten Sie ihn
ca. 3 Sekunden. → Die S-LED geht von Blinken über in Dauerlicht.
• Bringen Sie den Betriebsartenschalter in Stellung ST und innerhalb von
3 Sekunden kurz in MR dann wieder auf ST.
→ Die S-LED blinkt (Urlösch-Vorgang).
• Das Urlöschen ist abgeschlossen, wenn die S-LED in Dauerlicht
übergeht → Die S-LED leuchtet.

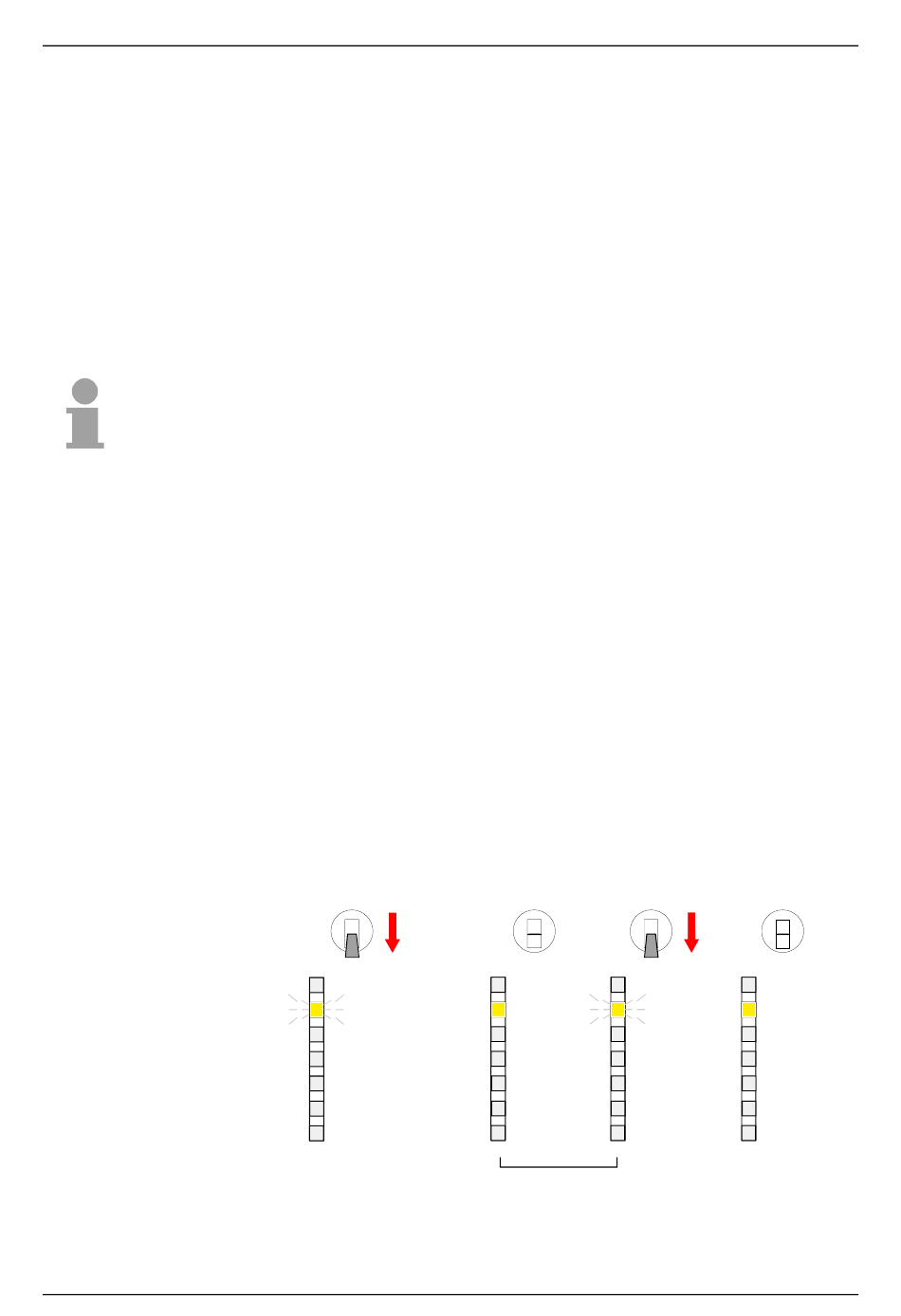

Die nachfolgende Abbildung zeigt nochmals die Vorgehensweise:
RN
3Sec.
ST
MR
R
S
PW
SF
FC
MC
RN
RN
ST
ST
MR
MR
R
R
S
S
PW
PW
SF
SF
FC
FC
MC
MC
3 Sec.
HB116D - CC 03 - Rev. 15/04
Handbuch VIPA HMI
RN
ST
MR
R
S
PW
SF
FC
MC
