Teil 4 Einsatz CC 03DP unter PROFIBUS-DP
Fortsetzung CC 03
projektieren
4-10

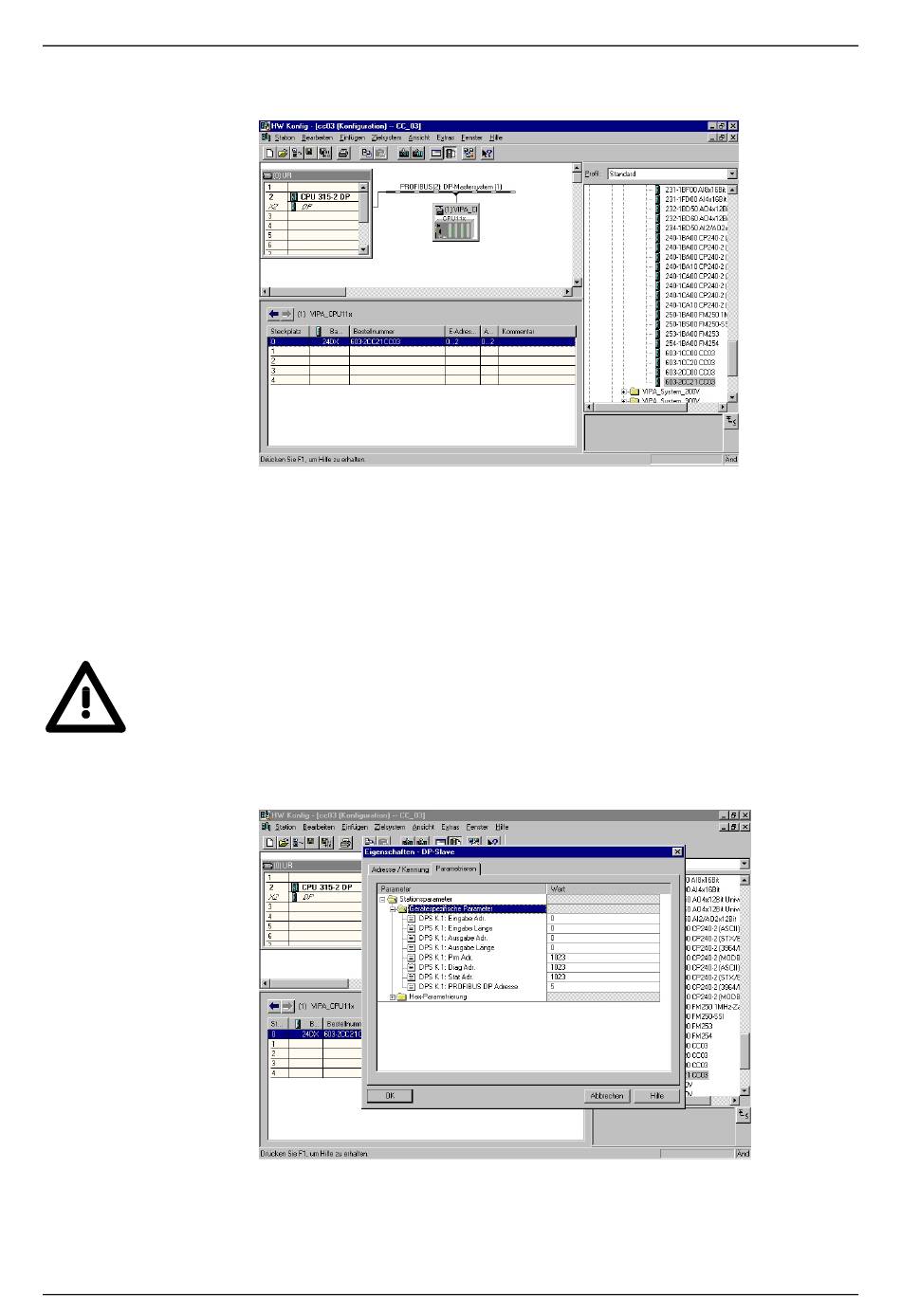

• Parametrieren Sie ggf. die Ein-/Ausgabe Peripherie.
• Der PROFIBUS-Teil blendet seine Datenbereiche im Speicherbereich
der CC-CPU ein. Die Zuordnung der Bereiche führen Sie in den
Eigenschaften des CC 03DP durch. Über einen Doppelklick auf
603-2CCxx gelangen Sie in das Dialogfenster zur Parametrierung der
Datenbereiche für den PROFIBUS-Slave. Näheres hierzu finden Sie im
Kapitel "DP-Slave Parameter" weiter unten.
Achtung!
Bitte beachten Sie, dass die Längenangaben der Datenbereiche bei
Master- und Slave-Projektierung identisch sind.
Die Datenbereiche, die der PROFIBUS-Teil in der CPU belegt, können
systembedingt nur im CPU-Parametrierfenster angezeigt werden.
• Sichern Sie Ihr Projekt.
• Übertragen Sie Ihr Projekt via MPI in den CC 03DP.
Handbuch VIPA HMI
HB116D - CC 03 - Rev. 15/04
