Handbuch VIPA HMI
Parameter der E/A-
Komponenten
Parameter
PROFIBUS
HB116D - CC 03 - Rev. 15/04

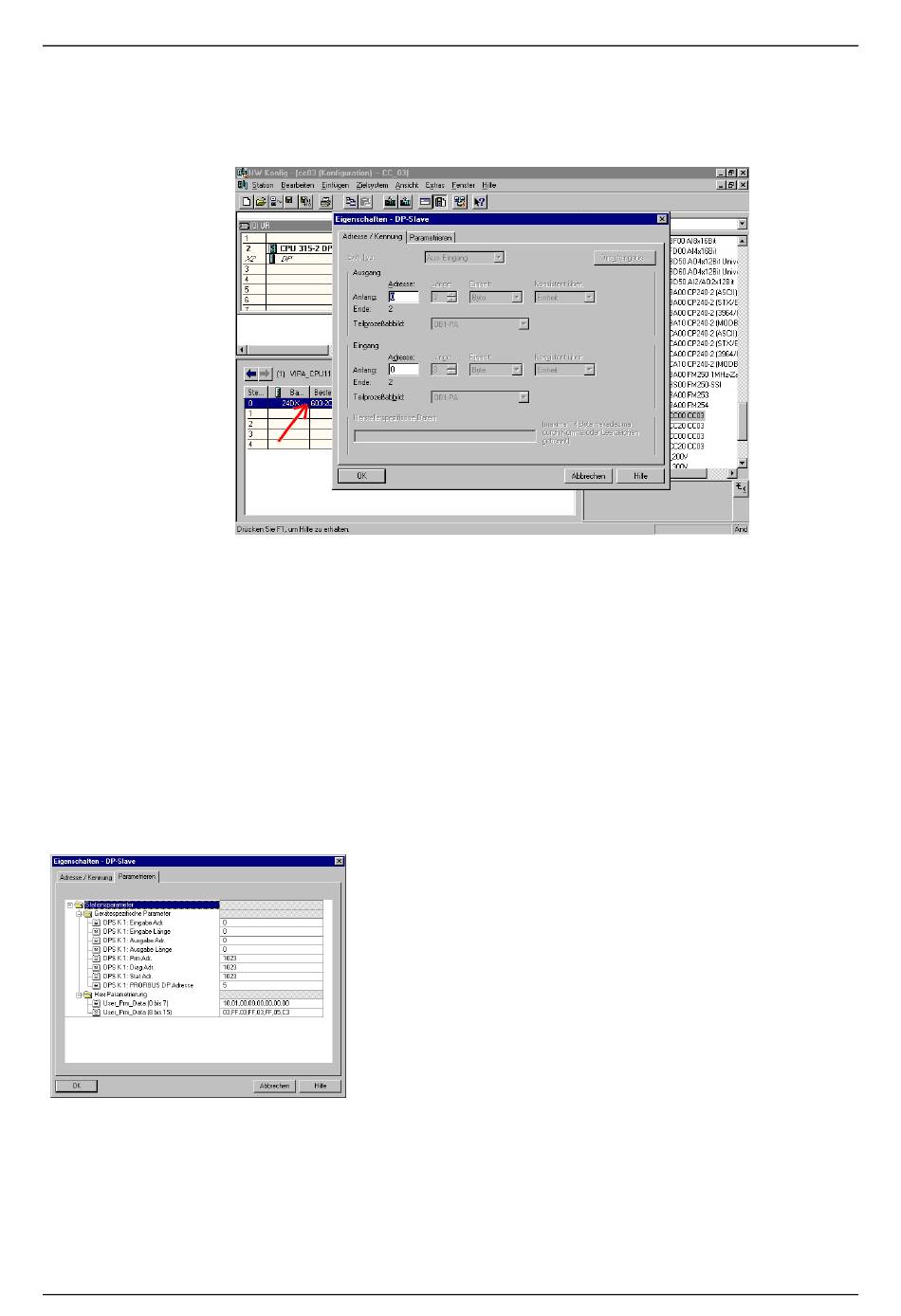

Zur Parametrierung der Ein-/Ausgabe-Komponenten des CC 03 doppel-
klicken Sie auf den CC 03 auf Steckplatz 0.
Sie haben jetzt die Möglichkeit unter "Adresse/Kennung" die Adress-
belegung von integrierten Ein-/Ausgabe-Komponenten wie beispielsweise
beim 603-1CC21 zu ändern.
Unter dem Register "Parameter" können Sie beispielsweise für den CC 03
mit integriertem PROFIBUS-DP-Slave 603-2CC21 Parameter für den
PROFIBUS-Anschluss eingeben.
Der PROFIBUS Teil blendet seine Datenbereiche im Speicherbereich der
CC-CPU ein. Die Zuordnung der Bereiche können Sie im Register
"Parameter" durchführen.
Eingabe Adr.:
Eingabe Länge:
Ausgabe Adr.:
Ausgabe Länge:
Prm Adr.:
Diag Adr.:
Stat Adr.:
PROFIBUS
Adr.:
Näheres hierzu finden Sie im Teil "Einsatz CC 03 unter PROFIBUS".
Teil 3 Einsatz CC 03 - Bedienteil
Adresse für Empfangsdaten über PROFIBUS
Länge des Datenbereichs der Empfangsdaten
Adresse für Sendedaten über PROFIBUS
Länge des Datenbereichs der Sendedaten
Adresse der 24Byte Parameterdaten, des Masters
Adresse der 5Byte Anwender-Diagnose-Daten
Adresse des 2Byte Statusbereichs
DP
PROFIBUS-Adresse des DP-Slave
3-7
