2.5.5 Serielle Schnittstelle COM6

Der COM6-Anschluss enthält Anschlüsse für ein eigensicheres serielles Gerät. Die Abbildung unten zeigt, wel-
che Klemme welches Signal am COM6-Anschluss darstellt. Die Kabellänge dieser Verbindung ist auf 10 m
begrenzt.

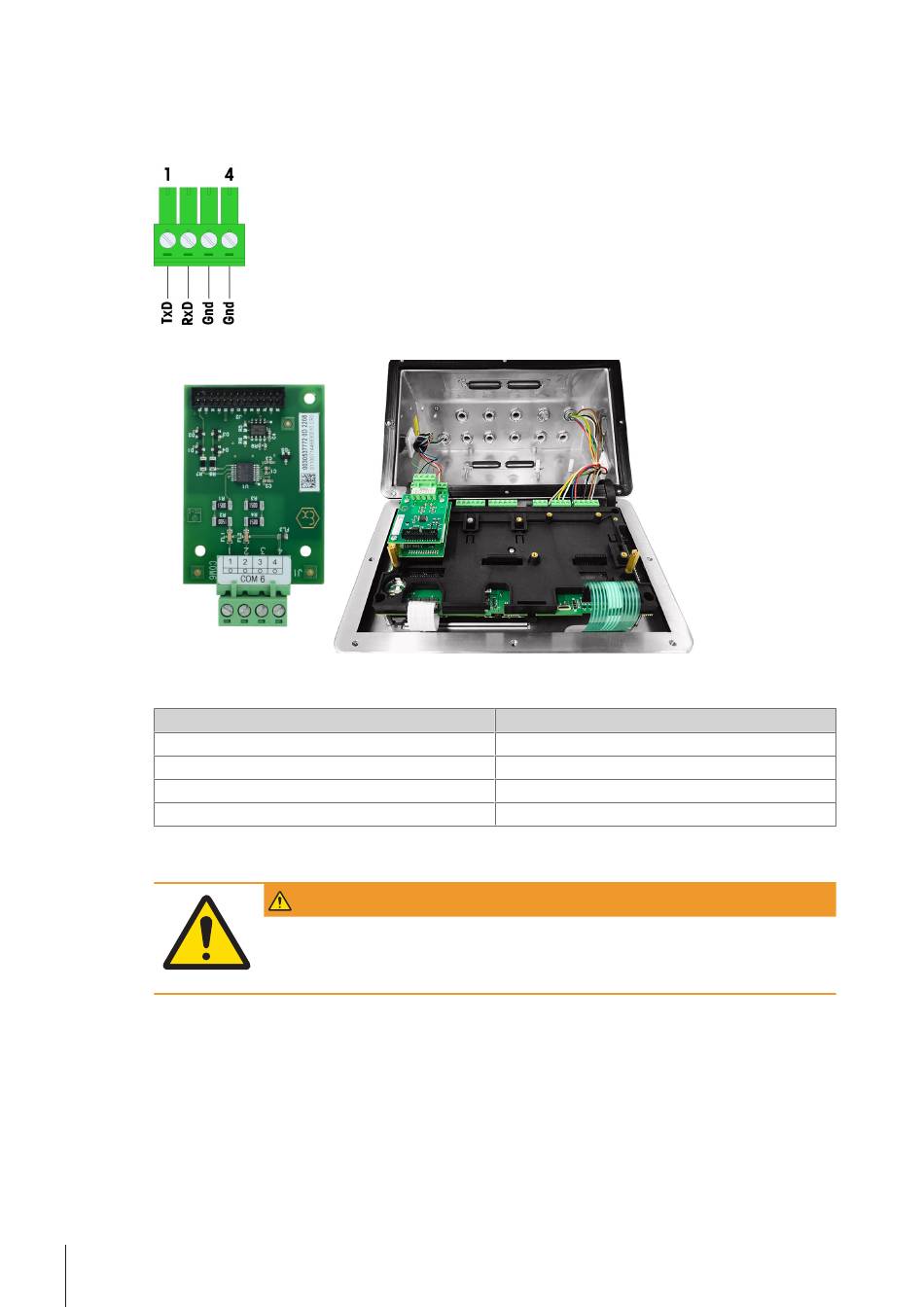

Abb. 37: COM6-Anschluss
Abb. 38: Serielle Schnittstelle COM6 (links), installiert über der analogen Wägezellenschnittstelle (rechts)
Signale des COM6-Anschlusses
Klemme
J1-1
J1-2
J1-3
J1-4
Ein Beispiel für den Anschluss an ein RS-232-Gerät im sicheren Bereich über eine Zenerdioden-Barriere ist in
der folgenden Abbildung dargestellt.
36 Einbau​ ​
WARNUNG
Beachten Sie bei der Auswahl einer Barriere die Zulassungswerte von COM6.
Beachten Sie, dass auch Dichtungen und andere Schutzvorrichtungen erforder-
lich sind, um die Verdrahtungsvorschriften für Gefahrenbereiche zu erfüllen.
Signal
TxD - Sendedaten
RxD - Empfangsdaten
GND - Logische Masse
GND - Logische Masse
IND500x
